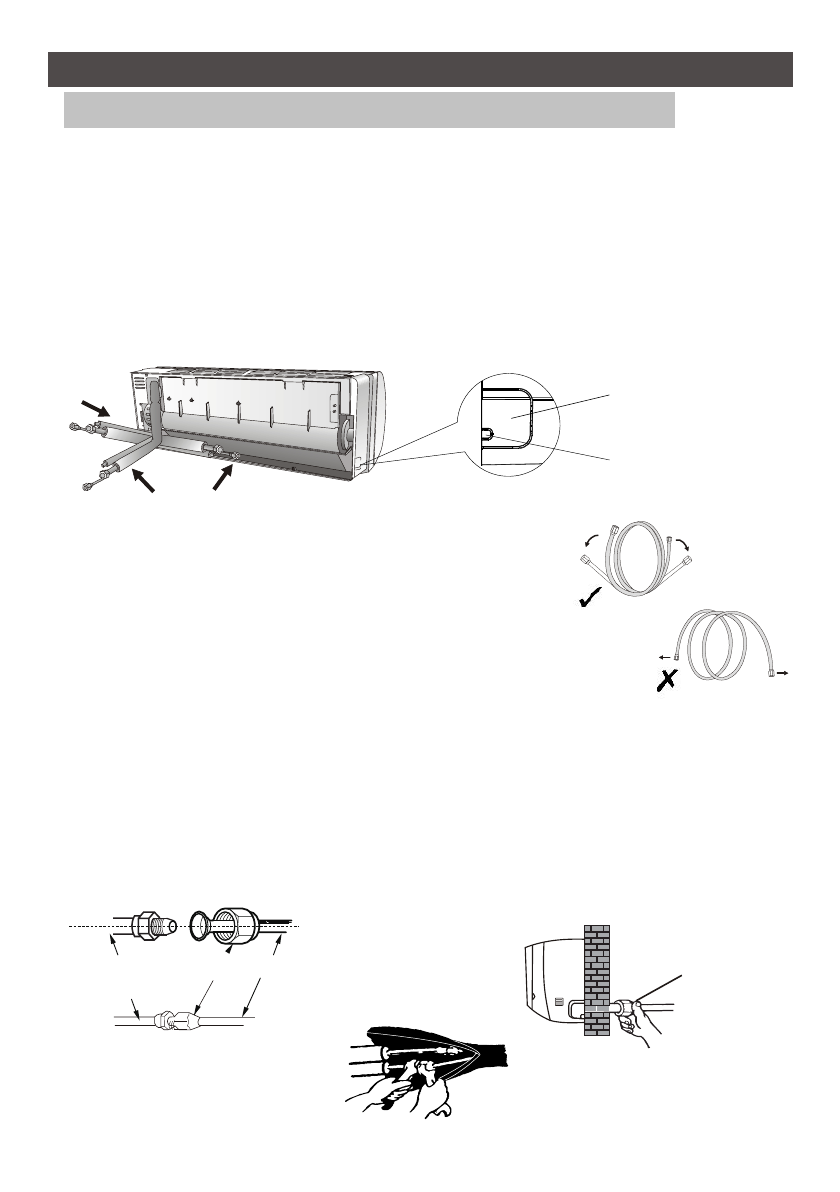

МОНТАЖ ВНУТРЕННЕГО БЛОКА
1
Выход для
трубопровода
и дренажа
Шаг 4
: Вывод трубопровода и дренажного шланга внутреннего блока
Установка трубопровода и дренажного шланга на внутреннем блоке возможна в разных
направлениях (см. рисунок ниже).
Если трубопровод и дренаж направлены в сторону 1 или 3, необходимо удалить
пластиковую заглушку (если заглушки нет - сделать надрез) на соответствующей стороне
корпуса внутреннего блока. Если был сделан надрез, его необходимо зачистить, чтобы
не было острых краев.
Дренажный шланг должен располагается под медными трубкамии.
Не снимайте с трубок пластиковые колпачки вплоть до момента монтажа.
Соединение
должно быть
снаружи
Снаружи помещения
Внутри помещения
Выход для
соединительного
кабеля
2
3
При сгибании трубок следите, чтобы они не заламывались.
Не следует сгибать трубку в одном месте более трех раз,
она утратит прочность.
Разворачивайте трубку осторожно и равномерно как
показано на рисунке снизу.
Удалите колпачок с трубки внутреннего блока (проверьте
чтобы внутрь не попала влага и грязь).
Соедините коническую гайку и конец развальцованной трубы так чтобы они были
направлены строго друг на друга под одним углом.
Начинайте накручивать гайку от руки. Гайка должна свободно накручиваться от руки
вплоть до соприкосновения с медной трубкой в месте развальцовки.
Затяните соединение используя два гаечных ключа соответствующих размеров.
Финальную затяжку соединения произвести с использованием динамометрического
кл
юча (см. таблицу на стр. 23).
Стена
Коническая
гайка
Соединительный
трубопровод
Трубопровод
внутреннего
блока
19
