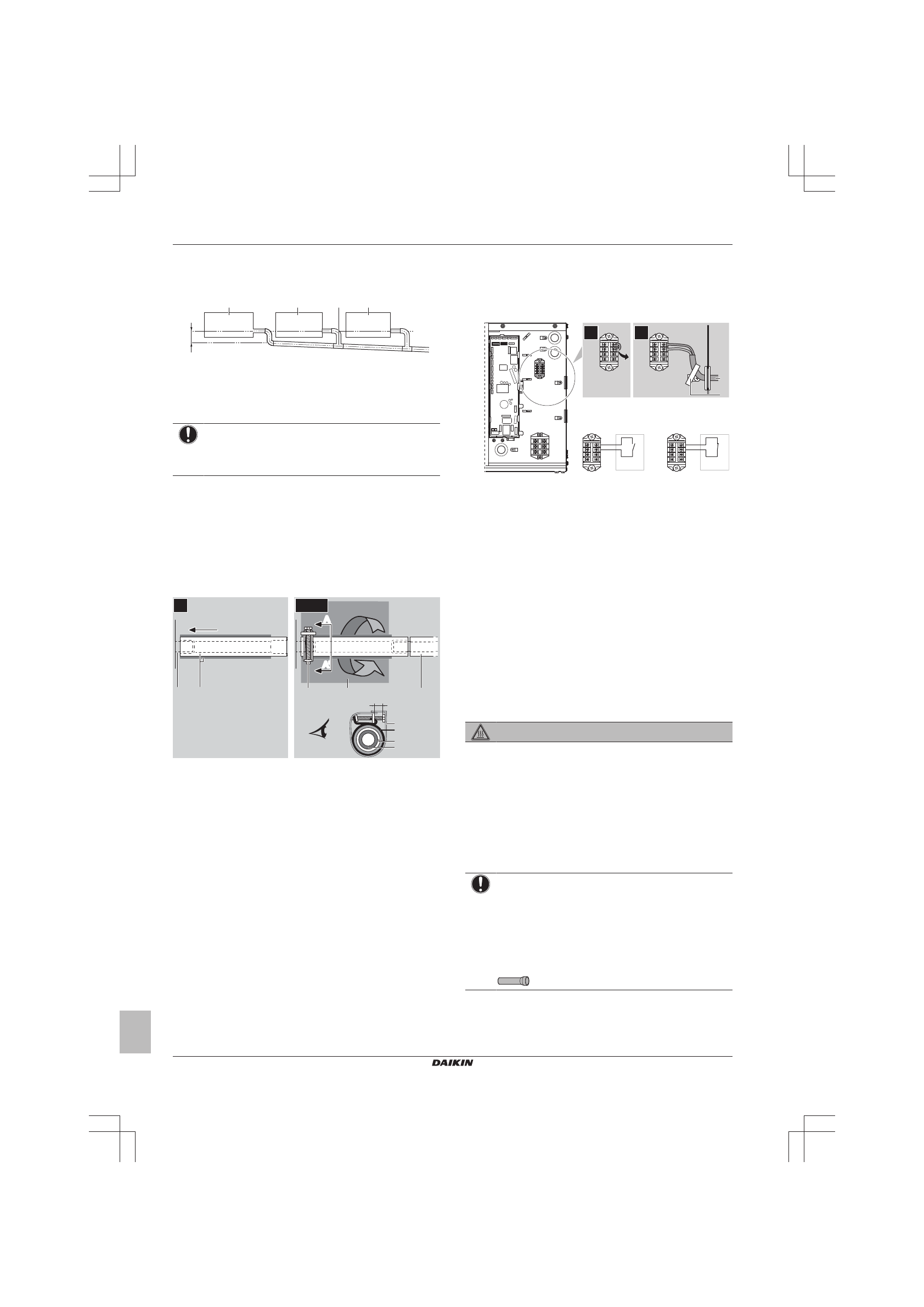

5 Монтаж
Руководство по монтажу
8
RDXYQ5+8T7V1B*
Теплообменник системы VRV IV для установки в помещениях
4P408444-1B – 2016.04
▪
Сочетания сливных трубок.
Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников
манометрами,
соответствующими
рабочей
производительности блоков.
≥100 mm
a
b
c
b
a
Теплообменник
b
Внутренний блок
c
Тройник
Подсоединение сливного трубопровода к
теплообменнику
ПРИМЕЧАНИЕ
Неправильное
подсоединение
сливного
шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1
Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2
Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4 мм от детали металлического
зажима.
3
Обернув
металлический
зажим
и
сливной
шланг
уплотнительной подушкой (= изоляцией), закрепите ее
кабельными стяжками.
4
Подсоедините сливной шланг к сливному трубопроводу.
≤
4 mm
A
A'
A-A'
A
A'
e
c
d
b
a
d
c
a
b
2+3+4
1
a
Соединение сливного трубопровода (с блоком)
b
Сливной шланг (принадлежность)
c
Металлический зажим (принадлежность)
d
Уплотнительная подушка (принадлежность)
e
Сливной трубопровод (приобретается на месте)
Указания по установке дренажного насоса и
сливного резервуара
С дренажным насосом обязательно устанавливается сливной
резервуар.
Дренажный
насос
и
сливной
резервуар
приобретаются по месту установки.
▪
Дренажный насос:
▪
Минимальная производительность:
45 л/ч
▪
Сигнальный контакт.
Можно подсоединить контакт для
подачи на теплообменник сигнала о состоянии дренажного
насоса. Через этот контакт сигнал идет на тепловой насос.
A1P
X1M
X2M
1
2
X2M
X2M
b
a
X2M
d
X2M
c
a
Контакт для передачи сигнала с дренажного насоса
b
Кабельная стяжка
c
Неисправность дренажного насоса: Если контакт
размыкается, тепловой насос останавливается и
подает сигнал о сбое.
d
Нормальная работа дренажного насоса: Если контакт
замыкается, тепловой насос возобновляет работу в
обычном режиме.
▪
Сливной резервуар:
▪
Минимальная емкость:
3 л
▪
Рекомендация:
Пользуйтесь сливным резервуаром с
поплавковым реле уровня, по сигналу с которого
включается и отключается дренажный насос.
Проверка на протечки
Постепенно заливая примерно 1 литр воды в сливной поддон,
проверьте его на протечку.
5.3
Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1
Подсоединение трубопровода
хладагента к теплообменнику
1
Снимите крышку.
2
Снимите 2 изолирующих элемента.
3
Положите впереди влажную тряпку для защиты сливного
поддона.
4
Выполните пайку трубопроводов жидкого и газообразного
хладагентов.
ПРИМЕЧАНИЕ
Только для модели 8 HP.
Штуцер
(Ø19,1→22,2
мм)
(входит
в
комплект
дополнительных
приспособлений
компрессора).
Штуцер
предназначен
для
подсоединения
трубопровода по месту установки оборудования
(Ø22,2 мм) к трубопроводу, подающему газообразный
хладагент в теплообменник (Ø19,1 мм).
5
Уберите влажную тряпку.
6
Установив 2 изолирующих элемента на место, закрепите их
изолентой.
7
Установите крышку на место.
