Руководство по монтажу
7
RDXYQ5+8T7V1B*
Теплообменник системы VRV IV для установки в помещениях
4P408444-1B – 2016.04
b
Шайба
c
Подвесной кронштейн
▪
Сток воды в дренаж.
Проследите за свободным стоком воды
в сливную трубу.
0~2°
0~2°
A
A
B
B
a
a
a
a

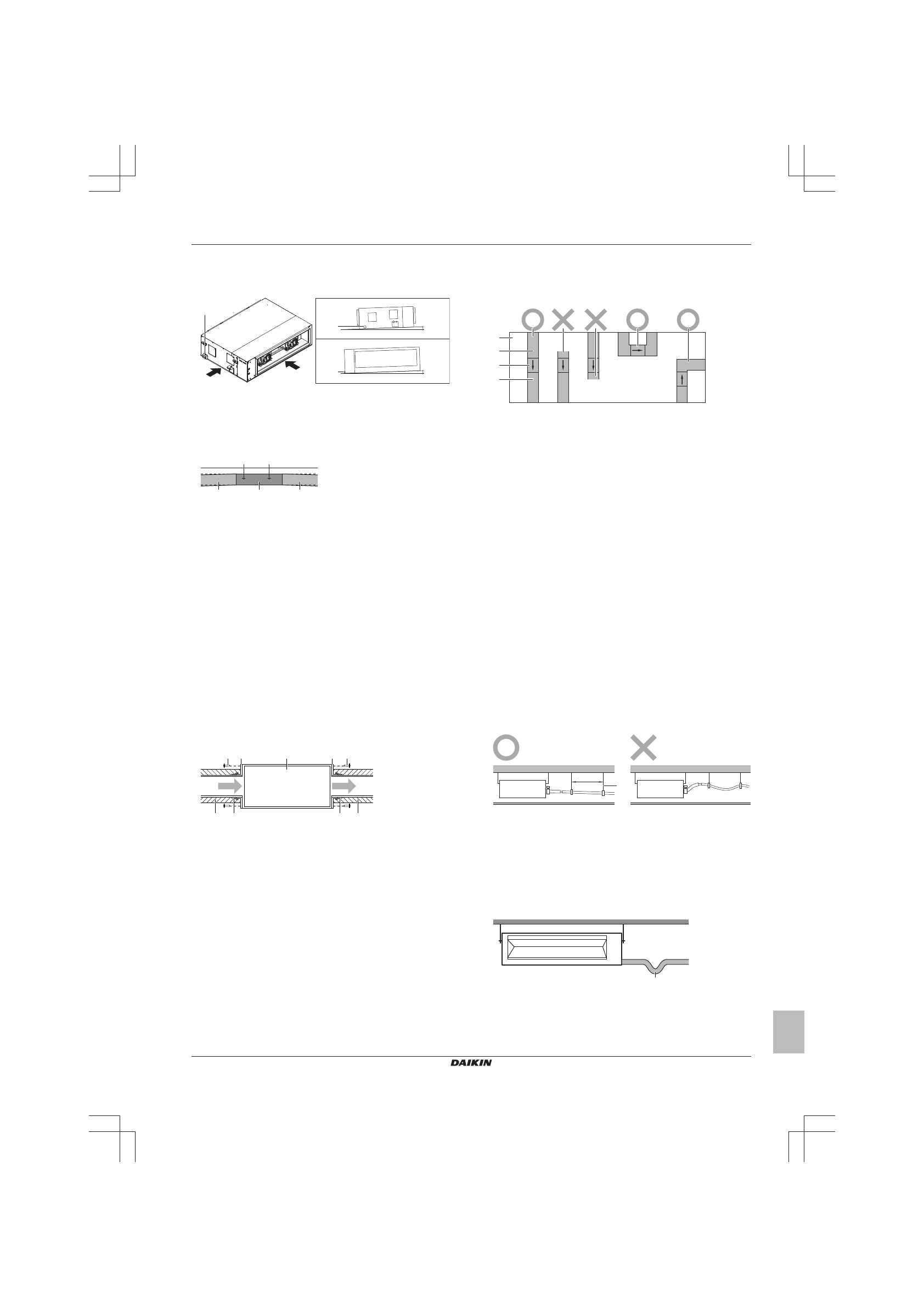

Подсоединение сливной трубы
5.2.2
Указания по установке воздуховода
Воздуховод приобретается по месту установки.
▪
Уклон.
Проследите за наклоном воздуховода вниз во
избежание проникновения воды в теплообменник.
a
b
a
a
Воздуховод
b
Теплообменник
▪
Решетки.
Решетки монтируются на входе и выходе
воздуховода во избежание попадания в него животных и
мусора.
▪
Отверстия
для
техобслуживания.
Чтобы
упростить
техническое обслуживание, в воздуховоде проделываются
отверстия.
▪
Термоизоляция.
Воздуховод
необходимо
оборудовать
термоизоляцией во избежание потерь тепла, в частности,
образования конденсата (во время работы на обогрев) или
перегрева здания (при работе на охлаждение).
▪
Звукоизоляция.
Воздуховод
необходимо
оборудовать
звукоизоляцией, особенно там, где шум крайне нежелателен.
Пример:
шумопоглощающий воздуховод, шумопоглощающий
кожух воздуховода.
▪
Утечки воздуха.
Обмотайте алюминиевой лентой место
соединения воздуховода с теплообменником. Проследите за
тем, чтобы не было утечек воздуха между воздуховодом и
теплообменником, а также в любом другом соединении. Это
позволит устранить образование конденсата, перегрев и шум.
a b
b a
e
e
d
d
c
a
Винт (приобретается по месту установки)
b
Фланец (приобретается по месту установки)
c
Теплообменник
d
Изоляционный материал (приобретается по месту
установки)
e
Алюминиевая лента (приобретается по месту
установки)
▪
Воздухоток:
▪ Воздухоток необходимо защитить от ветра во избежание
обратного всасывания.
▪ Необходимо
воспрепятствовать
всасыванию
воздуха
обратно в блок.
Возможное следствие:
Снижение рабочих
характеристик блока.
▪
Наружный воздух.
Обеспечьте непосредственный контакт
всасывающего и выпускного воздуховодов с наружным
воздухом.
Поступление
воздуха
из
помещения
во
всасывающий
или
выпускной
воздуховоды
может
воспрепятствовать регулировке температуры в помещении.
a
b
c
d
O
Допустимо
X
Недопустимо
a
Здание (вид сверху)
b
Всасывающий воздуховод
c
Теплообменник
d
Выпускной воздуховод
5.2.3
Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к теплообменнику
▪ Установить дренажный насос и сливной резервуар
▪ Проверить, нет ли протечек
Общие правила
▪
Длина трубопровода.
Сливной трубопровод должен быть
как можно короче.
▪
Размер трубок.
Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25 мм и внешним диаметром
32 мм).
▪
Уклон.
Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a
Подвесная планка
O
Допустимо
X
Недопустимо
▪
Конденсация.
Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪
Неприятные запахи.
Воспрепятствовать распространению
неприятных запахов и поступлению в блок воздуха из
сливного трубопровода можно, смонтировав ловушку.
a
a
Ловушка
