5 Монтаж
Руководство по монтажу
6
RDXYQ5+8T7V1B*
Теплообменник системы VRV IV для установки в помещениях
4P408444-1B – 2016.04
a
Сторона всасывания воздуха
b
Сторона выпуска воздуха
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Все блоки (компрессор, теплообменник и внутренние
блоки)
подходят
для
установки
в
зданиях
коммерческого и промышленного назначения.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
4.2
Подготовка электрической
проводки
4.2.1
Требования к защитным устройствам
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300 мА.
Электропитание: Теплообменник
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель
Минимальный ток
в цепи
Рекомендованные
плавкие
предохранители
RDXYQ5
4,6 A
10 A
RDXYQ8
7,0 A
10 A
▪ Фаза и частота: 1~ 50 Гц
▪ Напряжение: 220-240 В
Передаточная проводка
Сечение линии управления:
Передаточная проводка
Изолированный + экранирован
ный кабель (двужильный)
Виниловые шнуры
0,75~1,25 мм²
(применение экранированной
проводки управления является
обязательным для модели
5 HP и факультативным для
модели 8 HP)
Максимальная длина
электропроводки
(= расстояние между
компрессором и самым
дальним внутренним блоком)
300 м
Общая длина электропроводки
(= расстояние между
компрессором и всеми
внутренними блоками, а также
между компрессором и
теплообменником)
600 м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5
Монтаж

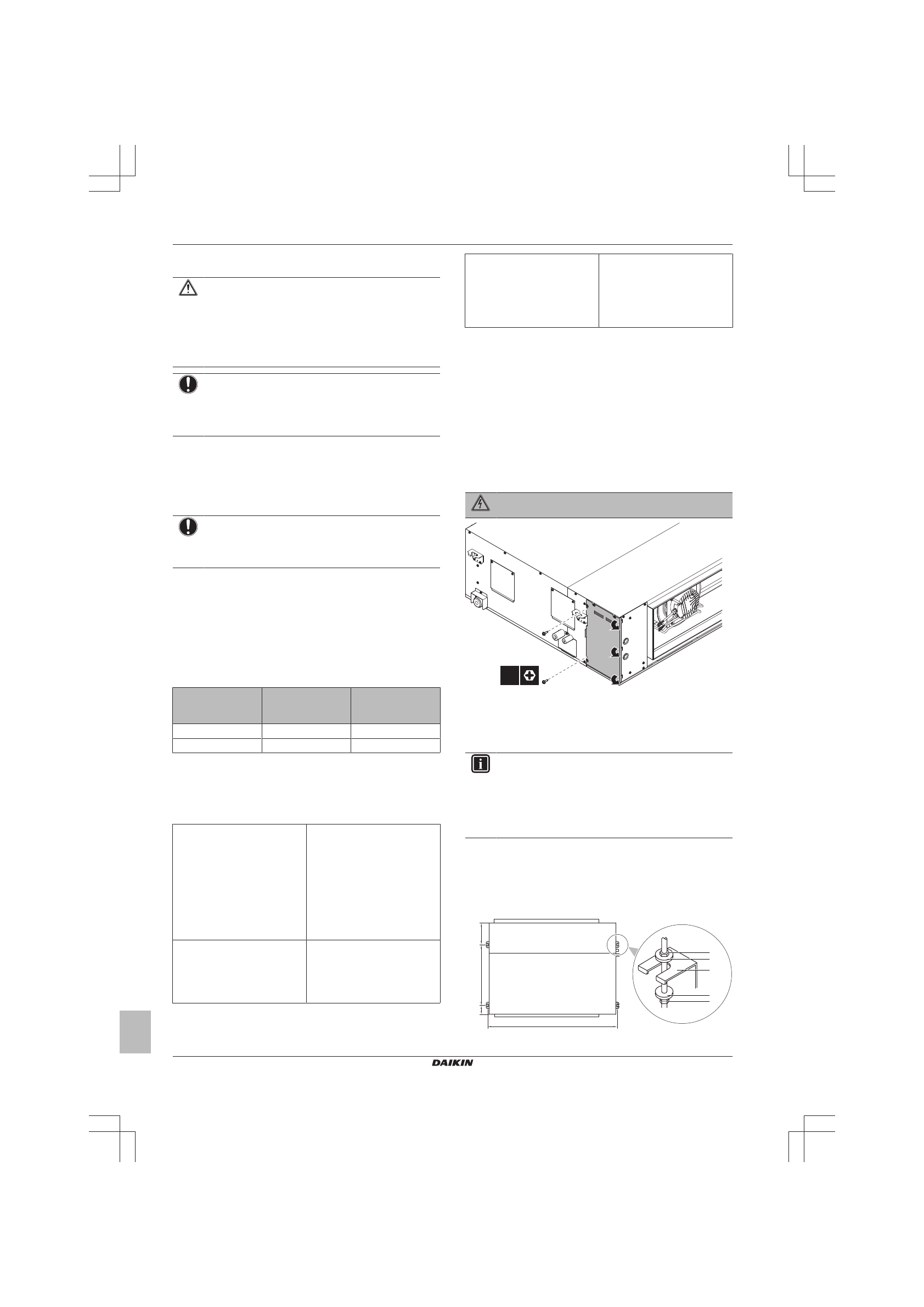

5.1
Открытие агрегата
5.1.1
Как открыть крышку
распределительной коробки
теплообменника
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
2×
5.2
Монтаж теплообменника
5.2.1
Указания по установке теплообменника
ИНФОРМАЦИЯ
Дополнительное
оборудование.
При
установке
дополнительного оборудования прочитайте также
инструкции
по
монтажу
дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪
Подвесные болты.
Для монтажа используйте подвесные
болты. Убедитесь в том, что потолок достаточно прочный и
выдерживает вес блока. Если потолок недостаточно прочен,
укрепите его перед монтажом блока.
Прикрепите подвесной кронштейн к подвесному болту.
Убедитесь в том, что он надежно закреплен сверху и снизу с
помощью гаек с шайбами.
a1
4×
b
b
a2
c
1497
(mm)
705
255
84
a1
Гайка
a2
Двойная гайка
