Русский

24

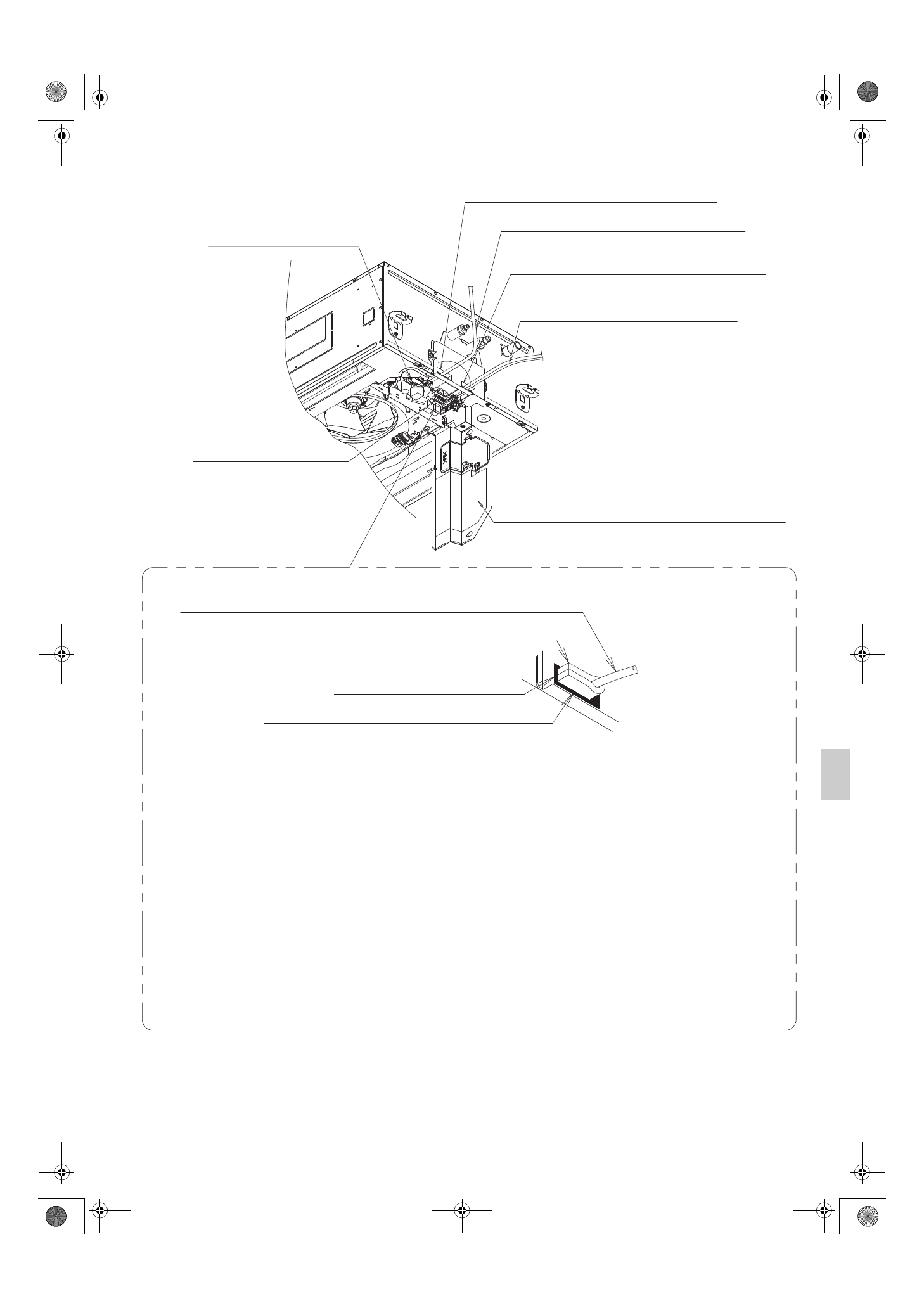

Сквозное отверстие ввода проводки

(высокого напряжения)

Провод питания/провод заземления

Сквозное отверстие ввода проводки

(низкого напряжения)

Провода пульта дистанционного

управления/цепи передачи

Бирка со схемой проводки

Клеммный блок (X1M)

Клеммный блок (X2M)

Проводка источника питания/заземляющий провод или

проводка пульта дистанционного управления/цепи передачи

Изоляционный материал (большой) (12)
(дополнительная принадлежность)

Отверстие ввода проводки

Шпатлевка или уплотнительный материал
(приобретается на месте)

<<Метод заделки отверстия ввода проводки>>

•  После завершения подключения проводки, чтобы предотвратить попадание мелких

животных и насекомых во внутренний блок снаружи следует заделать соответствующие

крышки для ввода проводки питания/заземления и проводки пульта дистанционного

управления/цепи передачи.

•  Сложите изолирующий материал для проводки (12) и переложите им проводку

питания/заземления и проводку пульта дистанционного управления/цепи, после чего сожмите

все вместе.

•  Заделайте зазор вокруг проводов шпатлевкой и изоляционным материалом (приобретается

на месте).

   (Если в блок попадут насекомые или мелкие животные, внутри блока управления возможно

возникновение короткого замыкания.)

•  Вне блока сохраняйте расстояние между низковольтной (пульта дистанционного управления,

цепи передачи) и высоковольтной проводкой (источника питания, заземления) не менее 50

мм. Если эти проводки расположены вместе, на них возможно воздействие электрических

помех (внешних), что может стать причиной неисправности.

Рис. 19

(на задней стороне крышки блока питания)
