ПРЕДОСТЕРЕЖЕНИЕ

•

Не

подключайте

провод

питания

к

клеммной

колодке

для

провода

пульта

дистанционного

управ

-

ления

/

цепи

передачи

 (X1M).

Это

может

повредить

всю

систему

.

•

Запрещается

подключать

проводку

пульта

дистанционного

управления

/

цепи

передачи

к

невер

-

ной

клеммной

колодке

.

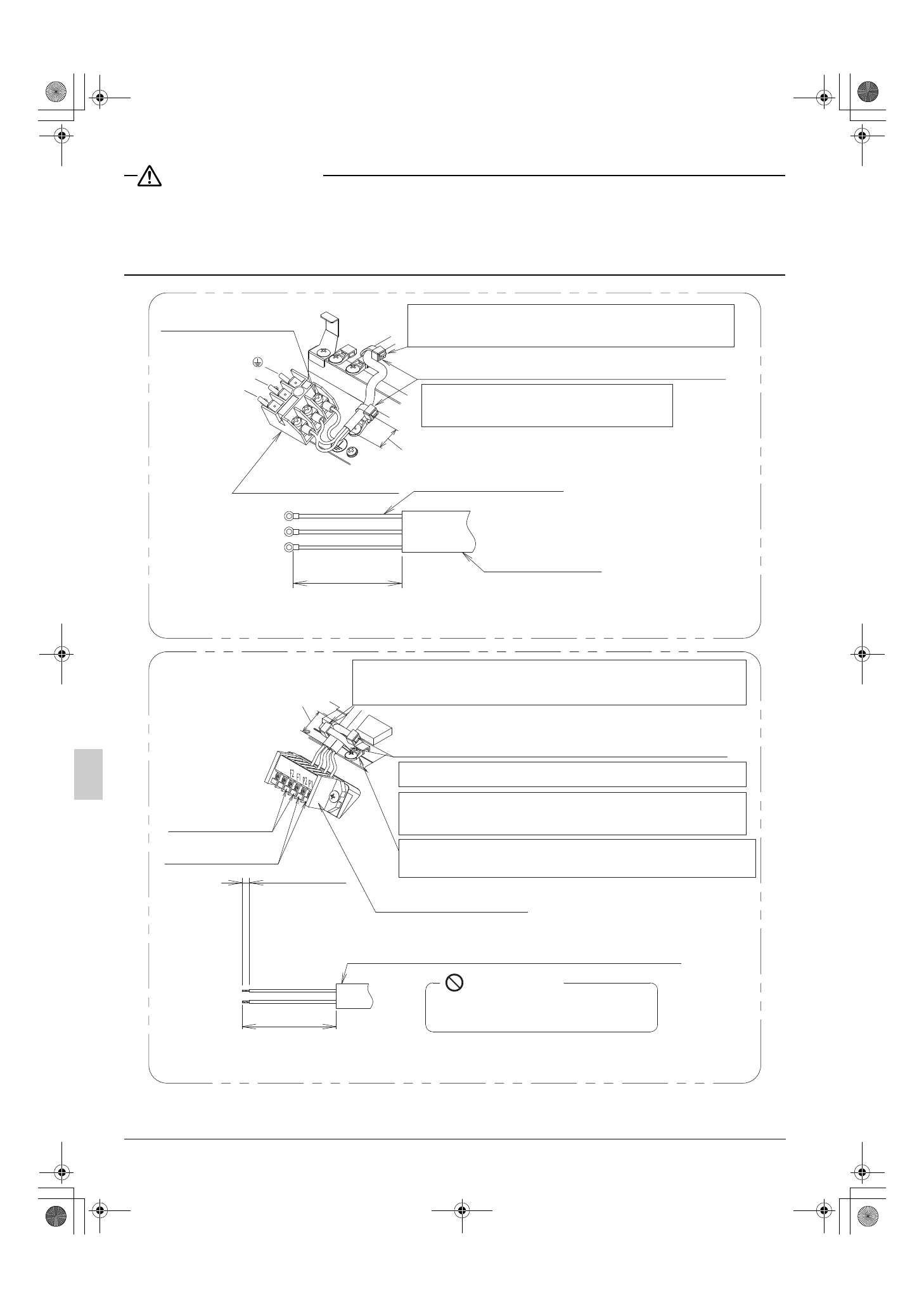

Контакт заземления

Чтобы зажим не вступал в контакт с крышкой блока

управления, расположите зажим горизонтально

Что касается зажима, установленного для

предотвращения образования разрыва, его следует

зажимать на клеммном блоке возле клеммы для фиксации

Зажим (4) (дополнительная принадлежность)

После зажатия проводки, отрежьте

выступающую часть

10~15мм

20~25мм

Заземляющий провод

Клеммный блок (X2M)

Часть в обшивке

60~80мм

(Допуск на отслоение обшивки)

<<Провод питания, провод заземления>>

Зажим (4) (дополнительная принадлежность)

После зажатия проводки, отрежьте выступающую часть

Расположите зажим горизонтально, чтобы он не

вступал в контакт с крышкой блока управления

При перекрестной прокладке используйте смежный

зажим для проводки

Клеммный блок (X1M)

Проводка

цепи передачи

Удаленный

контроллер

Проложите

проводку

после

снятия

обшивки

30~35мм

(Допуск на отслоение обшивки)

Не подключайте проводку

питания (высокого напряжения)

Запрещается

Часть проводки пульта дистанционного

управления и проводки цепи передачи в обшивке

<<Провода пульта дистанционного управления и цепи передачи>>

прибл. 7мм

N

L
