9

Русский

(3)

Установите

подвесные

болты

.

•

Для

подвески

внутреннего

блока

следует

использовать

болты

М

8

или

М

10.

Используйте

анкеры

для

существующих

болтов

со

вставками

или

фундаментные

болты

для

новых

болтовых

креплений

.

Надежно

закрепите

внутренний

блок

на

стене

здания

,

чтобы

он

мог

выдерживать

собственную

массу

.

Также

заранее

отрегулируйте

расстояние

до

потолка

.

5.

УСТАНОВКА

ВНУТРЕННЕГО

БЛОКА



Перед

установкой

внутреннего

блока

можно

легко

присоединить

к

нему

дополнительные

детали

 (

кроме

декоративной

панели

).

Также

см

.

руководство

по

монтажу

,

прилагаемое

к

дополнительным

деталям

.



Для

установки

используйте

имеющиеся

в

комплекте

и

указанные

детали

.

(1)

Проведите

временную

установку

внутреннего

блока

.

•

Закрепите

подвесной

кронштейн

на

подвесном

болте

.

Убедитесь

в

том

,

что

подвеска

надежно

закреплена

на

болте

и

шайбе

 (3)

с

верхней

и

нижней

сторон

.

(

См

. P

ис

. 2)

Если

используется

зажимная

шайба

 (7),

верхняя

шайба

подвески

 (3)

может

быть

защищена

от

спадания

.

(

См

. P

ис

. 3)

(2)

Отрегулируйте

расстояние

от

пола

до

внутреннего

блока

.

[

Если

потолок

обустроен

недавно

]

•

Воспользуйтесь

схемой

установки

 (5)

в

сопоставлении

с

размерами

проема

в

потолке

.

Проверьте

высоту

нижнего

края

потолка

от

пола

у

строителей

.

•

Центр

потолочного

проема

указан

на

схеме

установки

 (5).

•

Поместите

схему

установки

 (5)

внизу

внутреннего

блока

с

четырьмя

винтами

 (6).

(

См

. P

ис

. 4)

•

Сложите

направляющие

 (

в

 4

местах

),

изображенные

на

схеме

установки

 (5).

Отрегулируйте

высоту

внутреннего

блока

от

пола

,

так

чтобы

нижний

край

потолка

и

нижняя

часть

с

пометкой

совпали

.

(

См

. P

ис

. 5)

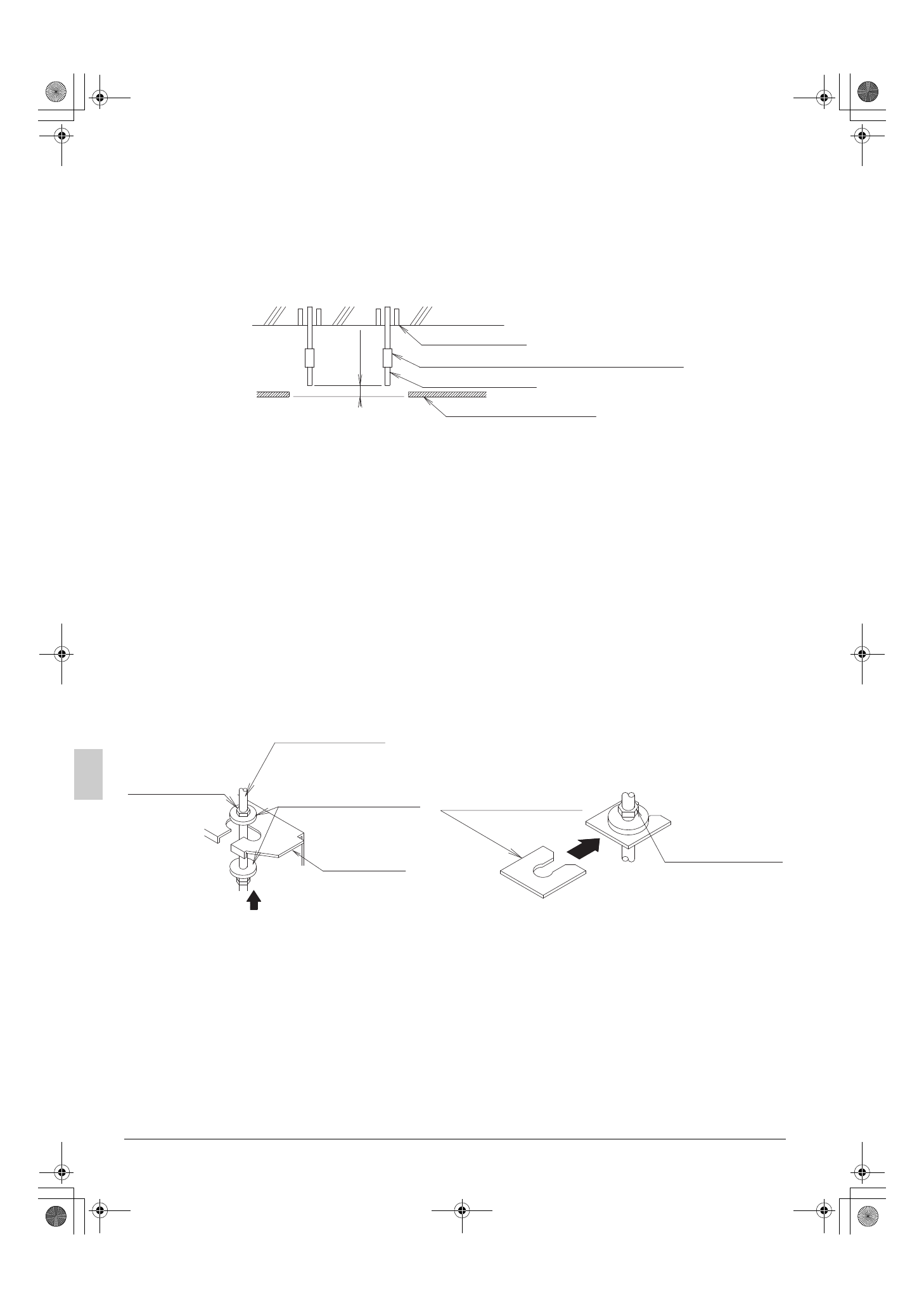

<Примеры монтажа>

приб

л.

100мм

Анкерный болт

Подвесной болт

Потолочная плита

Длинная гайка или поворотная муфта

Поверхность потолка

Примечание) Вышеуказанные детали приобретаются на месте.

[Для фиксации подвесного кронштейна]

Подвесной болт

[Способ затяжки зажимной шайбы (7)]

Шайба для подвесного

кронштейна (3)

(дополнительная

принадлежность)

Подвесной

кронштейн

Затяните гайку

(двойную)

Рис. 2

Рис. 3

Зажимная шайба (7)

(дополнительная

принадлежность)

Гайка на верхней

стороне

Вставка

Гайка

(приобретается

на месте)
