Способы
подключения
проводов
между
наружным
и
внутренним
блоками
и
проводки
пульта
дистанционного
управления
〉
•
Отсоедините
крышку
блока
управления
и
фиксатор
для
труб
как
показано
на
Рис
. 29
и
подключите
провода
с
соответствующими
номерами
к
клеммной
колодке
(X2M: 3P)
на
правой
стороне
блока
.
Подключите
провод
заземления
к
контакту
заземления
.
Делая
это
,
проведите
провода
в
блок
через отверстие
для
проводов
и
скрепите
их
с
проводом
заземления
зажимом
(8).
•
Подключите
проводку
пульта
дистанционного
управления
(
приобретается
по
месту
установки
)
к контактам
P
1
и
P
2
(
полярность
отсутствует
)
клеммной
колодки
(X1M: 4P),
и
выведите
проводку
из блока
наружу
,
выполнив
трассировку
как
показано
на

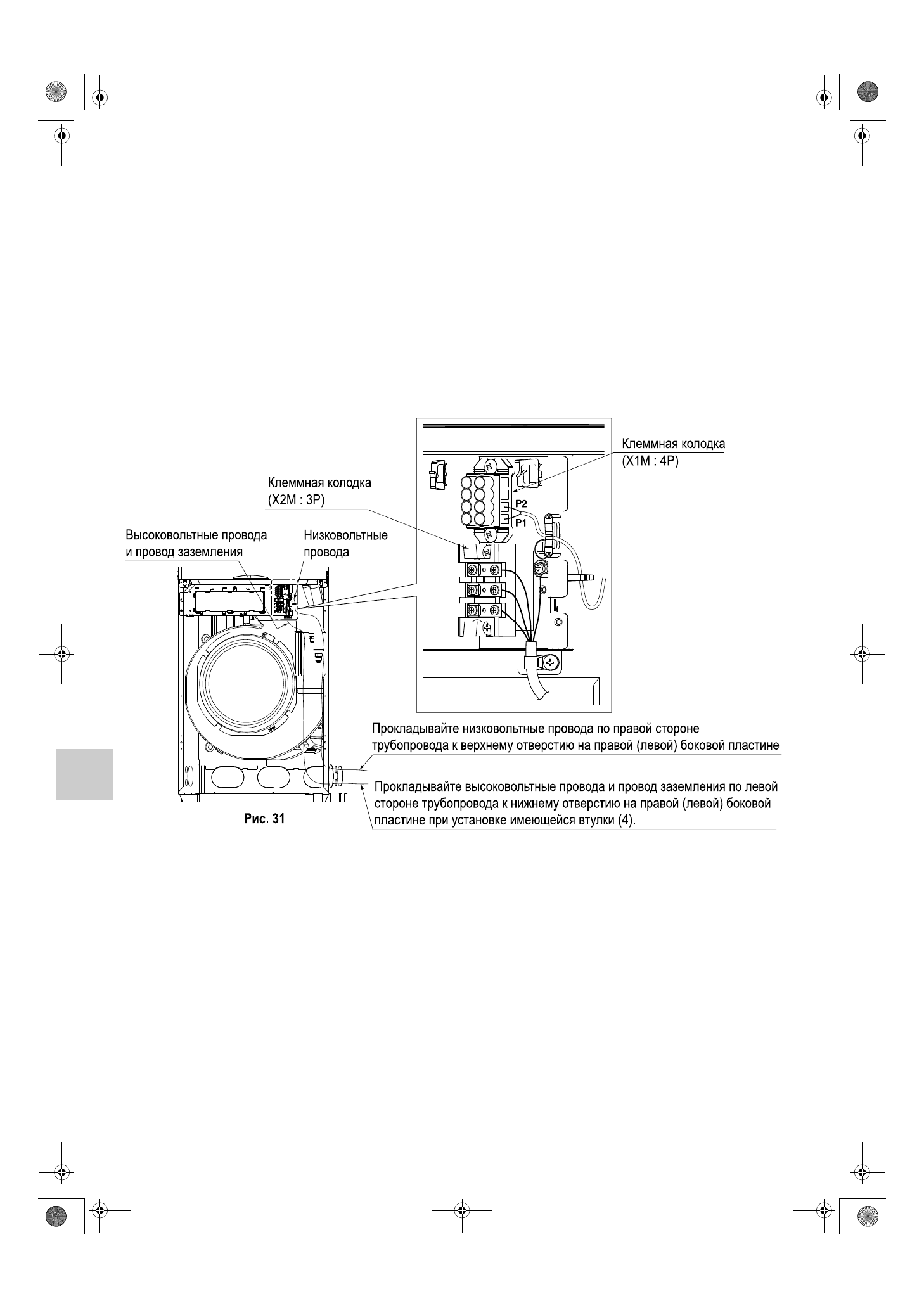

Рис
. 31
.
•
Проложите
проводку
пульта
дистанционного
управления
внутри
прижимной
пластины
трубопроводов
.
•
Прокладывайте
низковольтные
провода
(
провода
пульта
дистанционного
управления
)
не
менее
,
чем
за
50
мм
от
высоковольтных
проводов
(
соединительных
проводов
между
наружным
и внутренним
блоками
)
и
провод
заземления
так
,
чтобы
он
не
мог
проходить
через
то
же
место
.
(
См
. P
ис
. 31)
•
При
выполнении
проводки
прокладывайте
провода
аккуратно
,
чтобы
провода
не
могли
поднять
крышку
блока
управления
.
Также
закрепляйте
крышку
,
не
зажимая
провода
между
коробкой
и крышкой
.
(
Зажатые
провода
и
/
или
поднятая
крышка
могут
привести
к
поражению
электрическим
током
или возгоранию
).
•
Проведите
соединительные
провода
и
провода
заземления
внутри
прессованной
трубной
пластины
.
Зафиксируйте
проводку
между
блоками
и
провод
заземления
с
помощью
фиксатора
для труб
.
Храните
дополнительные
провода
в
месте
,
указанном
на
Рис
. 30
.
Провода
могут
соприкасаться
с другими
деталями
,
например
,
вентилятором
,
и
внутренний
блок
может
быть
поврежден
.
•
Чтобы
не
допустить
проникновения
мелких
животных
,
уплотните
входное
отверстие
для
проводов
шпатлевкой
или
теплоизоляционным
материалом
(
приобретается
на
месте
),
не
оставляя
зазоров
.
(
В
случае
проникания
в
устройство
мелких
существ
,
таких
как
насекомые
,
они
могут
привести
к короткому
замыканию
в
блоке
управления
.)
