7

Русский

ПРИМЕЧАНИЕ

1.

Существуют

ограничения

для

применения

прямого

типа

освещения

,

но

не

для

удаленного

типа

.

2.

Когда

отверстие

для

выхода

воздуха

закрыто

,

пространство

,

показанное

с

помощью

 “



 ”,

должно

быть

на

расстоянии

 30

мм

или

более

.

3.

Для

установки

направления

потока

воздуха

горизонтальной

заслонки

,

см

.

руководство

по

эксплу

-

атации

,

прилагаемое

к

внутреннему

блоку

и

пульту

дистанционного

управления

.

(2)

Высота

потолка

•

Этот

внутренний

блок

можно

подвесить

к

потолку

,

высота

которого

составляет

до

 3,5

м

 (

модели

100·125:

до

 4,0

м

).

•

Однако

если

высота

потолка

превышает

 2,7

м

 (

модели

 100·125: 3,2

м

),

то

необходимо

настроить

на

месте

с

помощью

пульта

дистанционного

управления

.

См

.

раздел

 “

10.

ЗАДАНИЕ

ПАРАМЕ

-

ТРОВ

В

РЕЖИМЕ

ЭКСПЛУАТАЦИИ

”.

(3)

Направление

выпуска

воздуха

Выберите

схему

выпуска

воздуха

согласно

месту

установки

.

В

случае

 2

или

 3

направлений

,

их

необходимо

установить

на

месте

установки

с

пульта

дистанци

-

онного

управления

.

Для

получения

дополнительной

информации

,

см

.

раздел

 “

10.

ЗАДАНИЕ

ПАРАМЕТРОВ

В

РЕЖИМЕ

ЭКСПЛУАТАЦИИ

”.

(

Предостережение

)

Поскольку

существует

ограничение

со

стороны

соединения

трубопровода

,

обязательно

выберите

схему

выпуска

воздуха

на

рис

. 3

.

Названия

отверстий

для

выхода

воздуха

пронумерованы

и

написаны

в

окошках

“

”

под

отвер

-

стием

для

выхода

воздуха

.

(

См

.

рис

. 4)

(4)

Для

установки

следует

использовать

подвесные

болты

.

Узнайте

,

может

ли

место

установки

выдержать

массу

внутреннего

блока

,

и

при

необходимости

подвесьте

блок

с

помощью

болтов

,

предварительно

укрепив

место

установки

балками

и

т

.

д

.

(

См

.

лист

со

схемой

установки

 (11),

чтобы

узнать

значение

установочного

уклона

.)

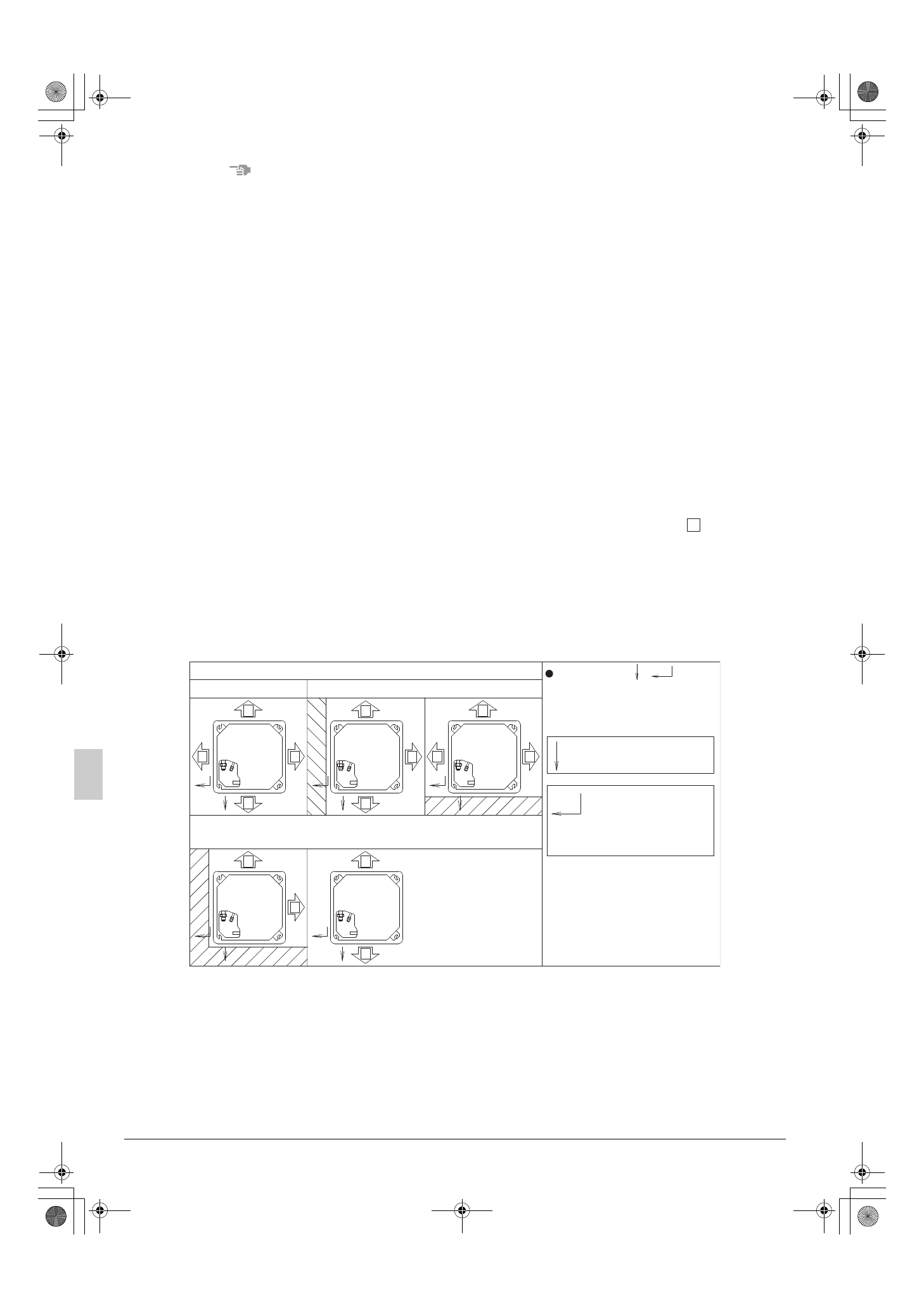

Рис. 3

(Схема выпуска воздуха) (Виды с потолка)

Выпуск в 4-х направлениях

Выпуск в 3-х направлениях

Выпуск в 2-х направлениях (необходим дополнительный комплект

блокирующего материала для выпуска в 2-х направлениях)

1

3

2

4

1

2

2

4

1

3

2

1

2

4

: Задняя выходная труба
  (прямой выход)

: Трубопровод,
  направленный вправо
  (трубопровод должен
   быть согнутым)

Для трубопровода,
направленного вверх,
можно выбрать любую
схему вывода.

Индикация “           ”
показывает направление
отверстия трубопровода
хладагента.

.
