11

Русский

(2)

Прикрепите

блокирующий

материал

к

воздуховыпускному

отверстию

. (

См

.

рис

. 12

и

рис

.

13)

1.

Вставьте

выступающую

часть

блокирующего

материала

в

зазор

между

верхней

декоративной

панелью

и

изоляцией

.

2.

Вставьте

гнутую

деталь

 (

в

 2

местах

)

с

обоих

концов

блокирующего

материала

в

зазор

между

нижней

декоративной

панелью

и

дренажным

поддоном

до

щелчка

.

Во

время

выполнения

данной

работы

слегка

поднимите

конец

нижней

декоративной

панели

и

вставьте

блокирующий

материал

.

Если

она

тяжело

вставляется

,

то

сначала

ослабьте

винты

с

обеих

сторон

нижней

декоративной

панели

,

а

затем

вставьте

ее

.

3.

Вставьте

гнутую

деталь

 (

в

 2

местах

)

изнутри

блокирующего

материала

в

зазор

между

нижней

декоративной

панелью

и

дренажным

поддоном

до

щелчка

,

а

затем

зафиксируйте

блокирующий

материал

.

4.

Проверьте

,

чтобы

деталь

из

тонколистового

металла

блокирующего

материала

не

выступала

на

конце

нижней

декоративной

панели

.

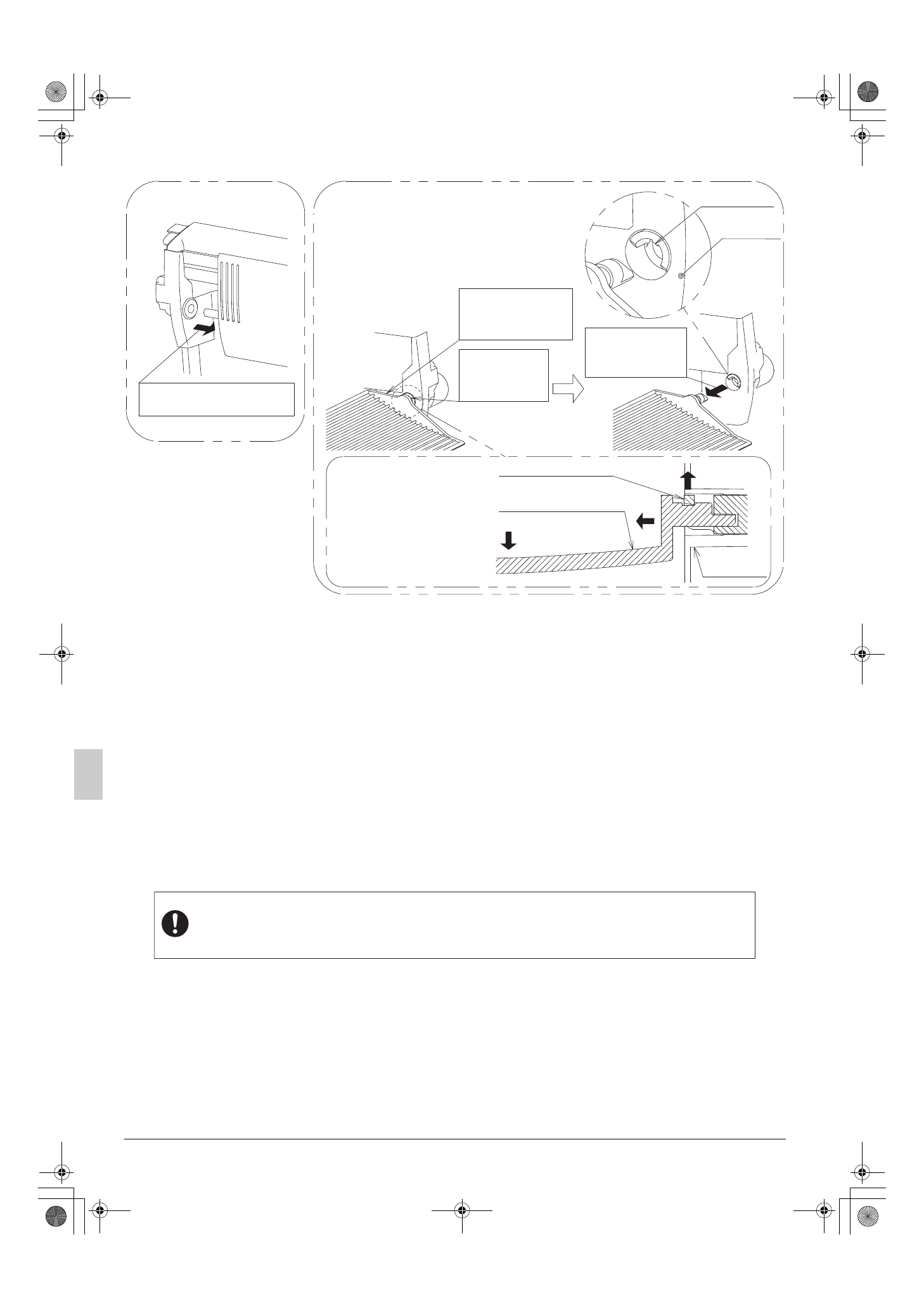

Рис. 11

1.

Согните горизонтальную

заслонку и вытащите ее.

2.

*

Поверните

горизонтальную

заслонку назад.

Поднимите зубец

на стороне

подшипника.

Снимите

горизонтальную

заслонку.

Подшипник

Части зубца

Подшипник

Горизонтальная заслонка

Зубец (Поднимите вверх.)

* Когда  горизонтальную

заслонку трудно снять,

медленно надавите на

горизонтальную заслонку в

направлении стрелки.

Таким образом

горизонтальную заслонку

будет легче снять.

Плотно зафиксируйте блокирующий материал и внутренний блок так,

чтобы не оставалось зазоров.

Если останется зазор, это может стать причиной протечки воздуха и конденсации.
