17

Русский

жающего

воздуха

.

(

См

.

рис

. 22)

Затем

зафиксируйте

оба

конца

изоляционного

материала

зажимом

 (4).

•

Оберните

уплотнительную

прокладку

 (

малая

) (9)

вокруг

муфты

изоляционным

материалом

 (6)

(7).

•

Стык

изоляционных

вставок

 (6)

и

 (7)

следует

вывести

наверх

.

•

При

проведении

трубопровода

вверх

или

вправо

,

изолируйте

соединение

со

стороны

газа

с

помощью

присоединенного

трубопровода

 L-

формы

.

(

См

.

рис

. 23)

Кроме

того

,

согните

протянутый

трубопровод

со

стороны

жидкостного

трубопровода

с

помощью

гибочной

машины

радиусом

 40

мм

или

менее

.

Если

присоединенный

трубопровод

 L-

формы

не

используется

или

трубопровод

согнут

с

помощью

гибочной

машины

радиусом

более

 40

мм

,

он

может

мешать

другому

трубопроводу

или

дренаж

-

ному

шлангу

.

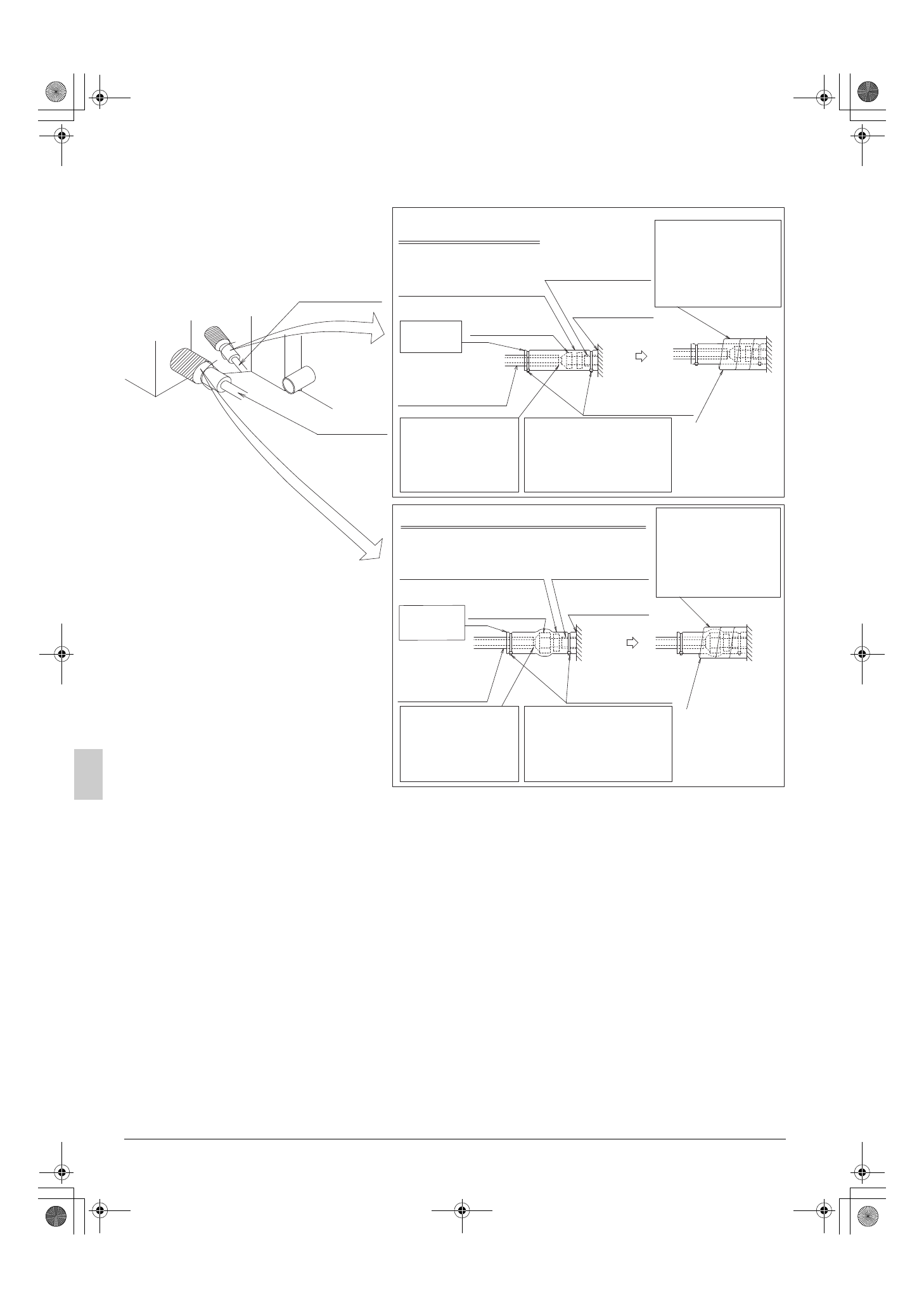

Рис

. 22

Жидкостный
трубопровод

Изоляционный

материал трубопровода

(Местная поставка)

Изоляционный

материал

трубопровода

(Местная поставка)

Газопровод Для предотвращения

запотевания, не

подвергайте

трубопровод действию

атмосферных влияний

Для предотвращения

запотевания, не

подвергайте

трубопровод действию

атмосферных влияний

Соединительный изоляционный

материал (7) (принадлежность)

Соединительный изоляционный

материал (6) (принадлежность)

Изоляционный

материал трубопровода

(сторона блока)

Изоляционный

материал трубопровода

(сторона блока)

Способ изоляции трубопровода

со стороны жидкостного трубопровода

Способ изоляции трубопровода со стороны газопровода

Не оставляйте

зазора

Не оставляйте

зазора

Оберните уплотнительную

прокладку, начиная

от основания блока,

до места соединения

с помощью гайки с

буртиком

Зажим (4)

(принадлежность)

Зажим (4)

(принадлежность)

Направьте

шов вверх

Направьте

шов вверх

Уплотнительный

материал

(Маленький) (9)

(принадлежность)

Уплотнительный

материал

(Маленький) (9)

(принадлежность)

Соединение

накидной гайки

Оберните уплотнительную

прокладку, начиная

от основания блока,

до места соединения

с помощью гайки с

буртиком

Соединение

накидной гайки

Затяните участок, где

совмещаются изоляционный

материал трубопровода и

соединительный

изоляционный материал (7).

Затяните участок, где

совмещаются изоляционный

материал трубопровода и

соединительный

изоляционный материал (6).
