Русский

18

•

Следует

использовать

сливной

шланг

 (1)

и

металлический

зажим

 (2),

имеющиеся

в

комплекте

.

Также

вставьте

сливной

шланг

 (1)

в

основание

дренажного

гнезда

и

плотно

закрепите

его

металлическим

зажимом

 (2).

(

См

.

рис

. 25

и

рис

. 26)

(

Устанавливайте

металлический

зажим

 (2)

таким

образом

,

чтобы

место

соединения

зажима

находилось

под

углом

 45°,

как

показано

на

рис

. 26

.)

(

Запрещается

закреплять

сливной

шланг

на

дренажном

гнезде

.

В

противном

случае

техниче

-

ское

обслуживание

и

осмотр

теплообменника

и

других

компонентов

будет

невозможно

.)

ПРЕДОСТЕРЕЖЕНИЕ

При

использовании

старого

сливного

шланга

,

колена

или

зажима

возможна

утечка

воды

.

•

Загните

конец

металлического

зажима

 (2),

чтобы

изоляционный

материал

не

образовывал

выпуклость

.

(

См

.

рис

. 26)

•

При

выполнении

изоляции

наматывайте

имеющийся

в

комплекте

изоляционный

материал

(

большой

) (8)

от

металлического

зажима

 (2)

и

сливного

шланга

 (1)

в

направлении

,

указанном

стрелкой

.

(

См

.

рис

. 25

и

рис

. 26)

•

Убедитесь

,

что

установлены

все

дренажные

трубопроводы

для

внутренних

блоков

.

•

Не

допускайте

отклонения

сливного

шланга

 (1)

во

внутреннем

блоке

.

(

См

.

рис

. 27)

(

Возможно

возникновение

нехарактерного

шума

,

например

бурления

.)

(

В

случае

отклонения

сливного

шланга

 (1)

возможно

повреждение

решетки

воздухозаборника

.)

•

Установите

опоры

на

расстоянии

 1 - 1,5

метров

таким

образом

,

чтобы

трубопровод

не

откло

-

нялся

.

(

См

.

рис

. 23)

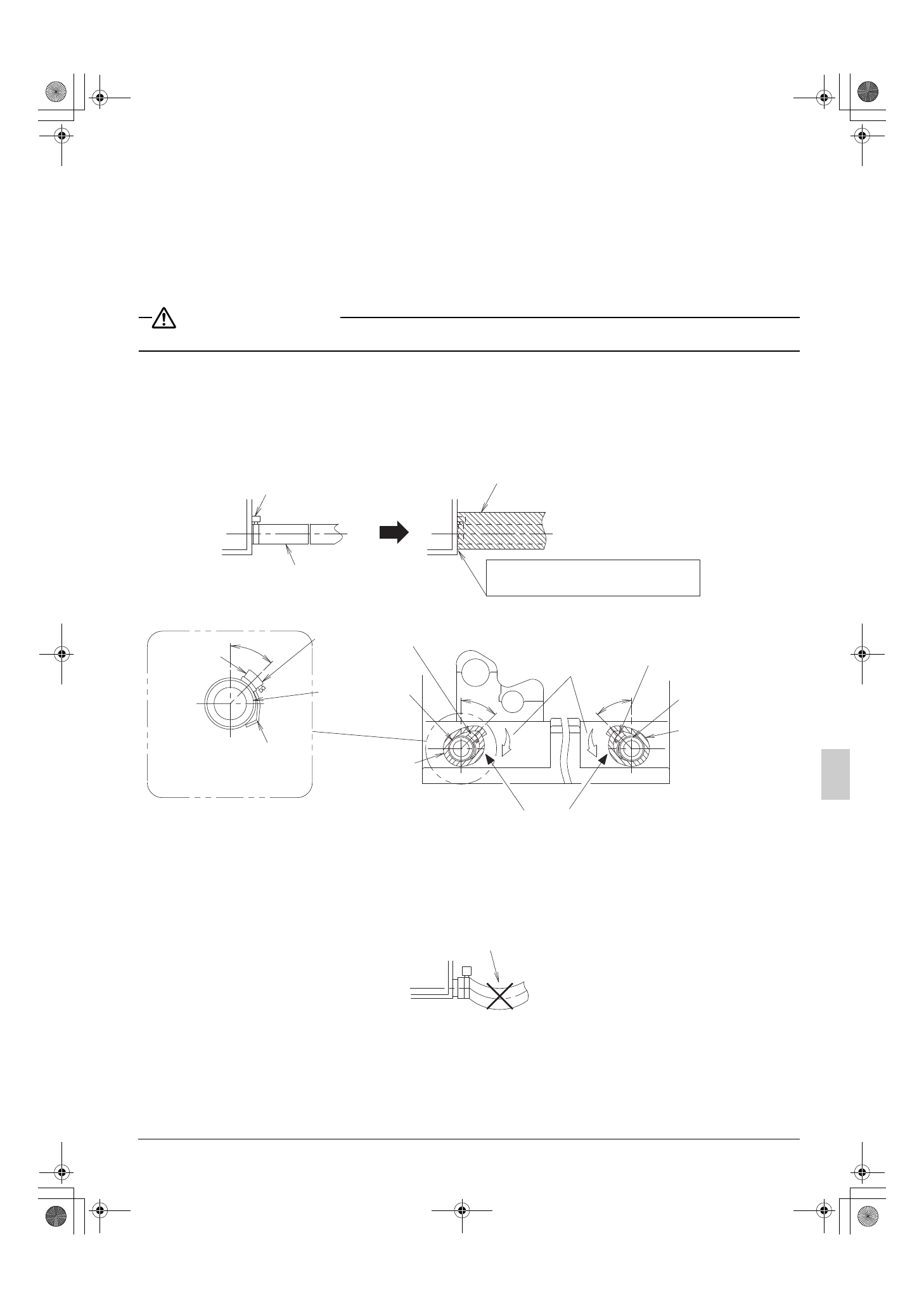

Изоляционный материал (большой) (8)

(дополнительная принадлежность)

Металлический зажим (2)

(дополнительная

принадлежность)

Сливной шланг (1)

(дополнительная

принадлежность)

Рис. 25

Не допускайте зазоров во

избежание образования конденсата.

Затягиваемая

деталь

Изоляционный

материал (большой) (8)

(дополнительная

принадлежность)

Изоляционный

материал (большой) (8)

(дополнительная

принадлежность)

Металлический зажим (2)

(дополнительная

принадлежность)

Металлический зажим (2)

(дополнительная

принадлежность)

Сливной шланг (1)

(дополнительная

принадлежность)

Сливной шланг (1)

(дополнительная

принадлежность)

(Для левой задней/

левой стороны)

(Для правой

задней/правой

стороны)

Направление

вставки отвертки

приблиз. 45°

приблиз. 45°

приблиз. 45°

Изоляционный материал

(большой) (8)

Направление обмотки

Рис. 26

Согните конец, не

нарушая уплотнительной

прокладки (большой) (8)

Не отгибать

Рис. 27
