15

Русский

(1)

Для

задней

стороны

трубопровода

•

Снимите

заднюю

крышку

для

доступа

к

трубопроводу

и

подсоедините

патрубок

.

(

См

.

рис

. 16

и

рис

. 18)

(2)

Для

верхнего

трубопровода

•

Для

верхнего

трубопровода

потребуется

Г

-

образный

переходник

для

патрубков

 (

опция

).

•

Снимите

крышку

для

доступа

к

верхней

панели

и

подсоедините

трубопровод

с

помощью

Г

-

образного

переходника

 (

опция

).

(

См

.

рис

. 16

и

рис

. 17)

(3)

Для

трубопровода

на

правой

стороне

•

Удалите

остатки

упаковочного

материала

 (

в

т

.

ч

армирование

)

с

правой

стороны

и

установите

винт

обратно

в

отверстие

на

блоке

.

(

См

.

рис

. 18)

•

Прорежьте

выбивное

отверстие

в

декоративной

боковой

панели

 (

правой

)

и

подсоедините

тру

-

бопровод

.

(

См

.

рис

. 18)

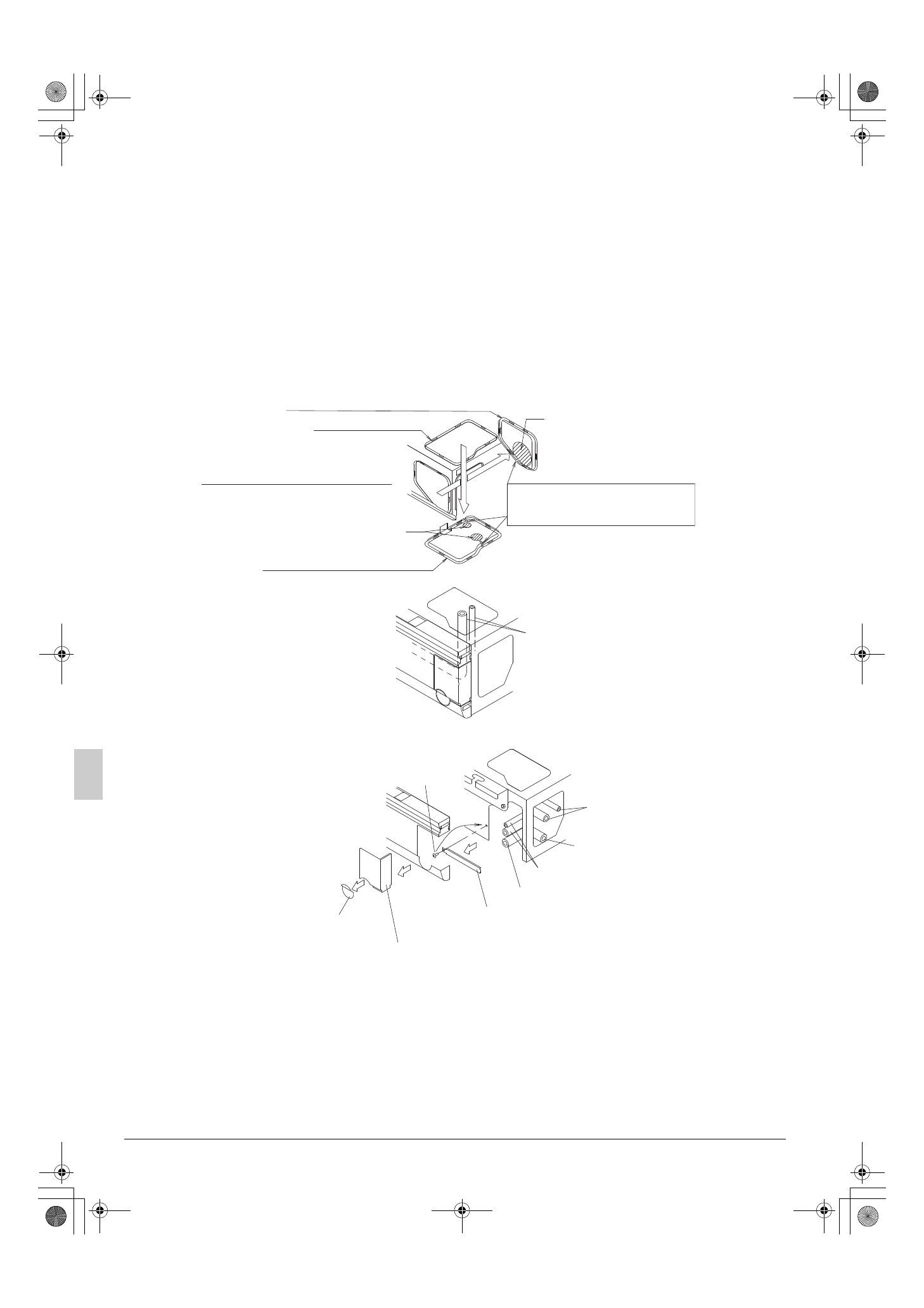

Крышка верхней панели

Крышка задней входной трубы

Вид со стороны

воздухозаборного отверстия

Отрез

Отрез

Верхняя панель

Рис. 16

Обрежьте в данном месте

огибая захват крышки

Рис. 17

Направленный вверх
трубопровод для хладагента
L-образный разветвитель
трубопровода (дополнительная
принадлежность)

Винт

(установите обратно

на внутренний блок)

Декоративная боковая

панель (правая)

Разделяемые детали

Оставьте для изолирования

и армирования

Правый трубопровод хладагента

Дренажный трубопровод

с задней стороны

Трубопровод для хладагента

с задней стороны

Правый дренажный трубопровод

Рис. 18

При прокладке только

дренажного трубопровода

с правой стороны следует

прорезать только данную

часть.
