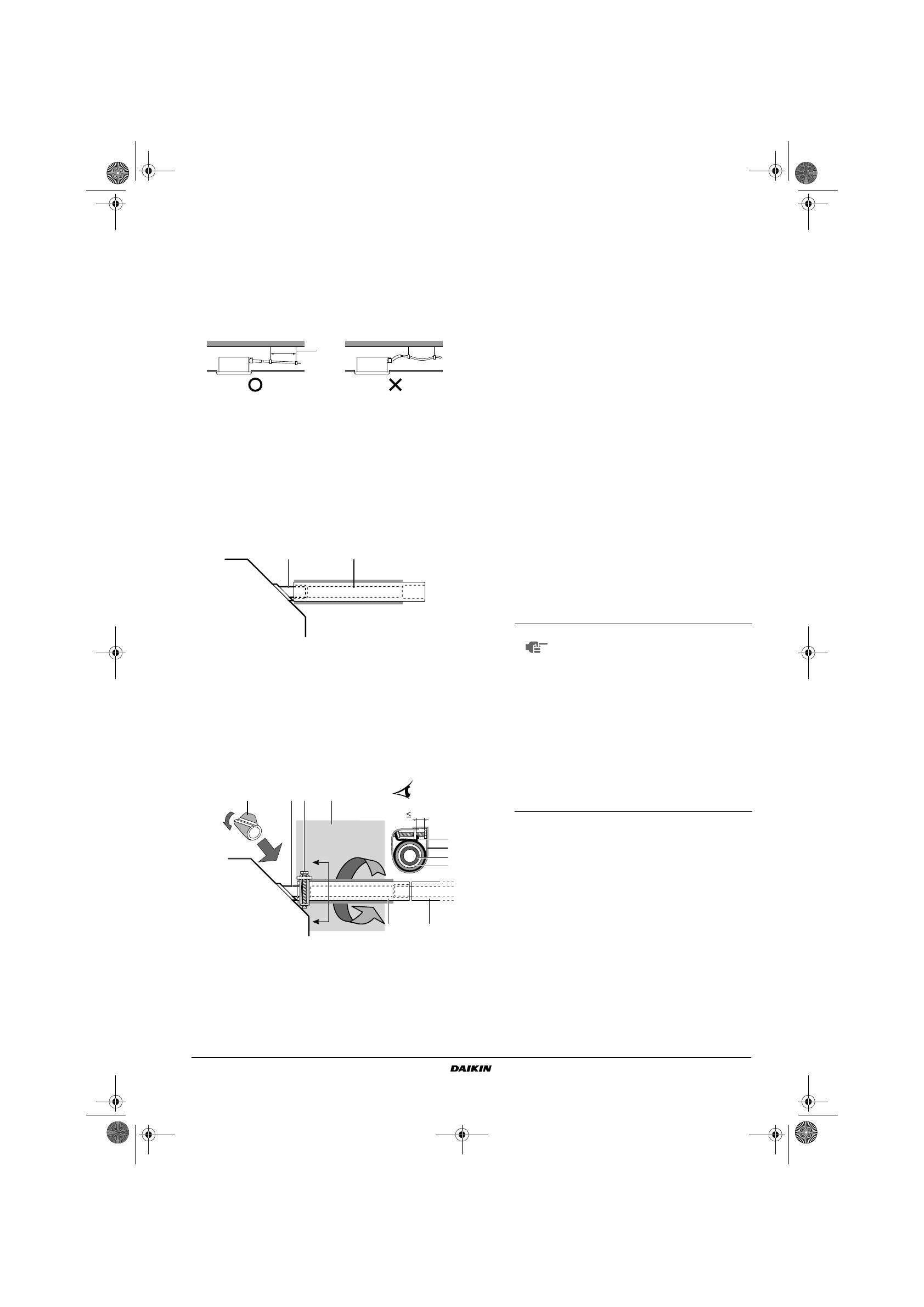

Монтаж дренажного трубопровода

Дренажный трубопровод монтируется в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.

■

Смонтируйте дренажные трубы
-

Длина дренажной линии должна быть минимальной.
Трубопровод должен иметь постоянный уклон не менее
1/100, чтобы предотвратить образование в нем
воздушных пробок.

-

Размер дренажных труб должен быть не меньше размера
соединительного патрубка (виниловая трубка с внутренним
диаметром 25 мм и внешним диаметром 32 мм).

-

Оденьте прилагаемый дренажный шланг как можно
дальше на дренажный патрубок.

-

Стяните шланг металлическим хомутом с зажимным
винтом. Головка винта должна выступать над
металлическим хомутом не более, чем на 4 мм, как
показано на иллюстрации.

-

По окончании испытания дренажного трубопровода
прикрепите уплотнительную прокладку дренажа (4),
прилагаемую к блоку, к непокрытой части дренажного
патрубка (между дренажным шлангом и корпусом блока).

-

Для изоляции оберните прилагаемую большую
уплотнительную прокладку вокруг стального хомута и
дренажного шланга и зафиксируйте её хомутами.

-

Теплоизолируйте всю часть дренажного трубопровода,
находящуюся внутри помещения (приобретается на
внутреннем рынке).

-

Если необходимый уклон дренажного шланга обеспе-
чить не удается, соедините шланг с трубопроводом для
подъёма дренированной жидкости (приобретается на
внутреннем рынке).

■

Как прокладывается трубопровод (Смотрите рисунок 7)

-

Соедините дренажный шланг с отводом и
теплоизолируйте место соединения.

-

Соедините дренажный шланг с дренажным отверстием
внутреннего блока и стяните место соединения
металлическим хомутом.

■

Меры предосторожности
-

Трубопровод для подъема дренированной жидкости
устанавливается на высоте не более 675 мм.

-

Трубопровод для подъема дренированной жидкости
располагается под прямым углом к внутреннему блоку и
не далее 300 мм от него.

-

Во избежание скопления пузырьков воздуха установите
дренажный шланг горизонтально или с небольшим
наклоном (≤75 мм).

1

Подвеска дренажной трубки

1

Дренажный патрубок (прикреплён к блоку)

2

Дренажный шланг (прилагается к блоку)

1

Дренажный патрубок (прикреплён к блоку)

2

Дренажный шланг (прилагается к блоку)

3

Металлический хомут (прилагается к блоку)

4

Уплотнительная прокладка дренажа (поставляется
вместе с блоком)

5

Большая уплотнительная прокладка (поставляется
вместе с блоком)

6

Дренажный трубопровод (приобретается на
внутреннем рынке)

1

1-1.5 m

2

1

1

6

2

4

3

5

4 mm

3
5

2

A

A'

A-A'

1

1

Потолочная плита

2

Подвесная скоба

3

Регулируемое расстояние

4

Труба для подъёма дренированной жидкости
(номинальный диаметр виниловой трубы = 25 мм)

5

Дренажный шланг (прилагается к блоку)

6

Металлический хомут (прилагается к блоку)

ПРИМЕЧАНИЕ

Свисающий конец дренажного шланга
должен быть расположен не выше 75 мм
относительно выпускного патрубка блока,
чтобы патрубок блока не испытывал
излишней нагрузки.

Для обеспечения минимального уклона
1:100 расстояние между соседними
элементами подвески дренажного трубо-
провода должно составлять от 1 до 1,5 м.

Если нужно свести вместе несколько
дренажных труб, следуйте схеме, показан-
ной на рисунке 9. Сечение дренажных труб
должно подбираться в зависимости от
производительности внутренних блоков.

1

Т-образное соединение дренажных труб
