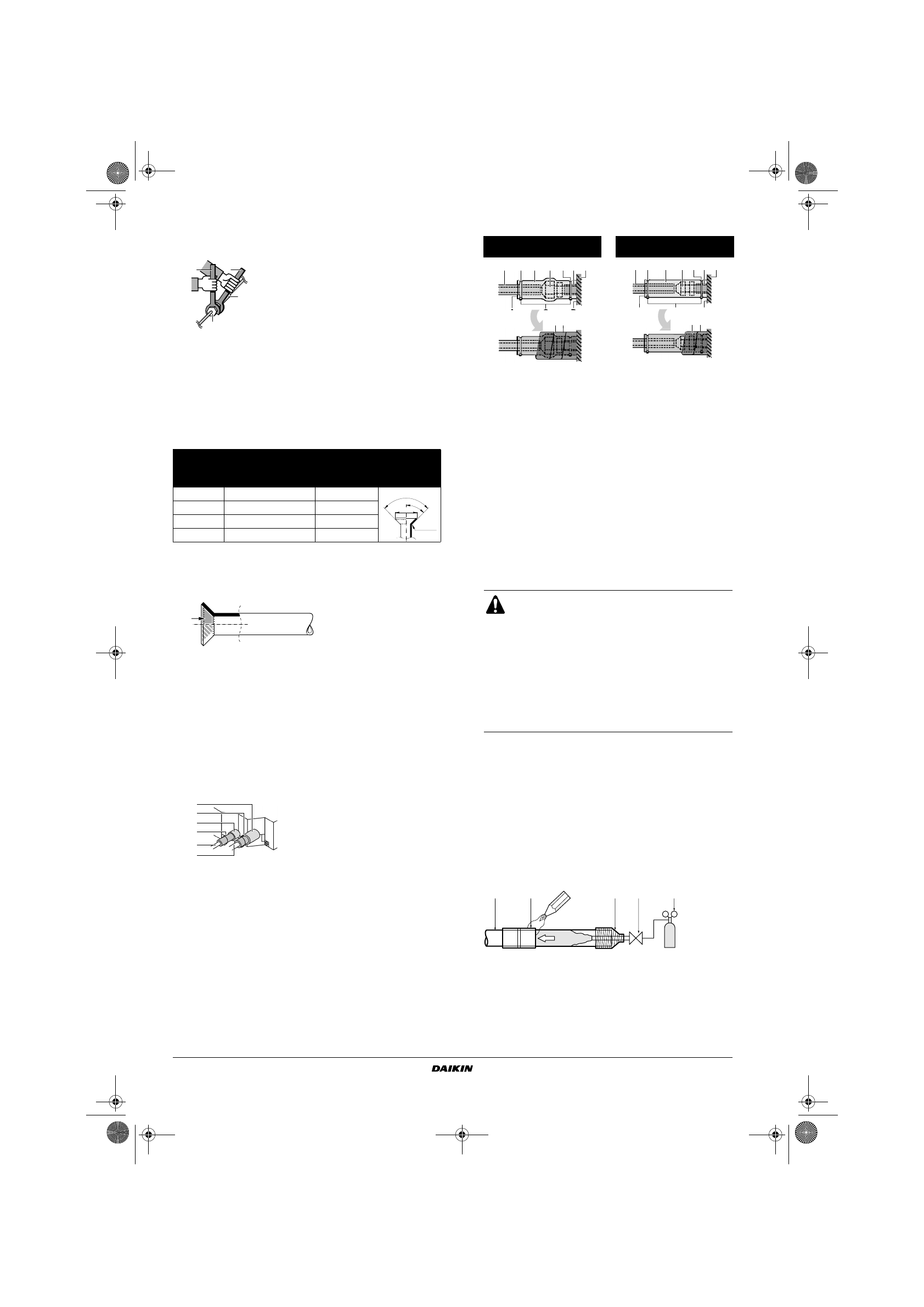

Инструкция по монтажу

5

■

При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.

■

Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.

■

Для раструбных соединений использовать только
отожженные материалы.

■

Размеры накидных гаек и значения крутящего момента
затяжки приведены в Таблице 1. (Если гайки перетянуть, то
можно повредить развальцованную часть трубы, что
приведет к утечке хладагента.)

Таблица 1

Таблице 1

■

На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.

■

Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При
соприкосновении с огнем газообразный хладагент
выделяет ядовитый газ.

■

Наконец, убедитесь в отсутствие утечки газообразного
хладагента. Под воздействием высоких температур и
открытого огня, источником которых могут стать бытовые
обогреватели, кухонные плиты и т.п., вытекающий из
внутреннего блока газообразный хладагент может
выделять ядовитый газ.

■

Наконец, выполните изоляцию, как показано на рисунке
ниже (используйте прилагаемые принадлежности).

Порядок теплоизоляции трубопроводов

Рекомендации по пайке

■

При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной оксиди-
рованной пленки на внутренней поверхности труб, что
негативно повлияет на работу клапанов и компрессоров
охлаждающей системы.

■

При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.

Диаметр

труб

Момент затяжки

Размер

развальцованн

ого торца

трубы А (мм)

Форма

развальцовки

Ø

6,4

15~17 Н•м

8,7~9,1

Ø

9,5

33~39 Н•м

12,8~13,2

Ø

12,7

50~60 Н•м

16,2~16,6

Ø

15,9

63~75 Н•м

19,3~19,7

1

2

3

4

1

Динамометрический ключ

2

Гаечный ключ

3

Соединение труб

4

Накидная гайка

R0.4~0.8

45

° ±

2

90

°±

2

A

1
2

5

3

4
5

1

Труба жидкого хладагента

2

Труба газообразного
хладагента

3

Изоляция для соединения
трубопровода жидкого
хладагента

4

Изоляция для соединения
трубопровода газообразного
хладагента

5

Хомуты
(по 2 хомута на каждый
теплоизолирующий
элемент)

Трубопровод газообразного

хладагента

Трубопровод жидкого

хладагента

1

Материал изоляции трубопроводов (приобретается на
внутреннем рынке)

2

Соединение с накидной гайкой

3

Изоляция для соединения (поставляемые вместе
с блоком)

4

Материал изоляции трубопроводов (главный блок)

5

Главный блок

6

Хомут (приобретается на внутреннем рынке)

7

1 средняя уплотнительная прокладка для трубопровода
газообразного хладагента (прилагается к блоку)
2 средняя уплотнительная прокладка для трубопровода
жидкого хладагента (прилагается к блоку)

A

Поверните швами вверх

B

Прикрепите к основанию

C

Затяните часть, не относящуюся к материалу изоляции
трубопроводов

D

Оберните участок от основания блока до верхней точки
соединения с накидной гайкой

■

Для местной изоляции обязательно
заизолируйте местные трубопроводы по всей
длине вплоть до трубных соединений внутри
блока.
На открытых трубах может скапливаться
конденсат, а прикосновение к ним может
привести к ожогам.

■

Проверьте, не осталось ли масла на
пластмассовых деталях декоративной панели
(дополнительное оборудование).
Масло может испортить и повредить
пластмассовые детали.

1

Трубопровод хладагента

2

Спаиваемые детали

3

Изолирующая обмотка

4

Ручной клапан

5

Редукционный клапан

6

Азот

A

B

D

C

7

1

2

3

4

5

6

6

A

B

C

1

2

3

4

5

6

6

D

7

1

2

3

4

5

6

6
