Инструкция по монтажу

3

•

Должно быть достаточно свободного места для обслужи-
вания и ремонта блока.

•

Должна быть исключена возможность утечки горючих газов.

•

Не допускается эксплуатация оборудования во
взрывоопасной среде.

•

Длина трубопроводов, соединяющих внутренние и наруж-
ные блоки, не должна превышать допустимых пределов.
(Смотрите инструкцию по монтажу наружного блока.)

•

Наружные и внутренние блоки, межблочная проводка и
проводка пульта дистанционного управления должны
находиться на расстоянии не менее 1 метра от радио- и
телевизионных приемников. Это необходимо для предот-
вращения помех в работе этих электроприборов.
(В

зависимости от условий генерации электромагнитных

волн помехи возможны даже в том случае, когда расстояние
превышает 1 метр.)

•

Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
беспроводным пультом дистанционного управления и
внутренним блоком, возможно, придется сократить, если
в

помещении присутствуют флуоресцентные лампы,

запускаемые электрическим способом. Внутренние блоки
должны быть установлены как можно дальше от
флуоресцентных ламп.

2

Высота потолков

Данный внутренний блок рассчитан на высоту потолков до
3,5 м (для блоков моделей FCQHG100~140: 4,2 м). При этом
с пульта дистанционного управления необходимо задать
определенные параметры работы системы, если высота
потолка превышает 2,7

м (для блоков моделей

FCQHG100~140: 3,2 м).
Во избежание случайного соприкосновения агрегат должен
устанавливаться на высоте более 2,5 м.
См. «Настройка на месте» на странице

9, а также

инструкцию по установке декоративной панели.

3

Направления воздушного потока

Выберите такое направление воздушного потока, которое
наиболее соответствует конфигурации помещения и месту
установки блока. (Чтобы воздушный поток имел три
направления, необходимо задать определенные параметры
с пульта дистанционного управления и закрыть ненужные
выпускные окна.) См. инструкцию по монтажу
дополнительного комплекта блокирующих пластин и
раздел «Настройка на месте» на странице 9. (Смотрите
рисунок 1) (

: направление воздушного потока)

4

Для подвески применяйте специальные монтажные болты.
Убедитесь в том, что потолок достаточно прочен, чтобы
выдержать вес блока. В случае возникновения сомнений
предварительно укрепите потолок.

(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
в каких местах нужно укрепить потолок.)
Размеры свободного места для установки блока указаны на
рисунке 2 (

: направление воздушного потока)

Предварительные операции перед
монтажом

1

Взаимное расположение отверстия в подвесном потолке,
блока и монтажных болтов. (Смотрите рисунок 3)

■

Для точного вертикального позиционирования блока
используйте прилагаемую к нему монтажную
направляющую.

■

Ниже указаны размеры отверстия в подвесном потолке
для установки блока. При установке на раме, служащей
для укрепления потолка. (Смотрите рисунок 4)

1

Подача воздуха во всех направлениях

2

Подача воздуха в 4 направлениях

3

Подача воздуха в 3 направлениях

ПРИМЕЧАНИЕ

Направления воздушного потока, показанные
на рисунке

1, приведены исключительно

в качестве примеров возможных направлений
воздушного потока.

1

Подача воздуха

2

Забор воздуха

ПРИМЕЧАНИЕ

В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.

Модель

H

Модель

H

FCQG35~71

≥214

FCQHG71~140

≥298

FCQG100~140

≥256

1

Трубопровод хладагента

2

Монтажные болты (4 шт.)

3

Подвесная скоба

4

Подвесной потолок

5

Отверстия для монтажных болтов

6

Внутренний блок

7

Отверстие в подвесном потолке

8

Декоративная панель

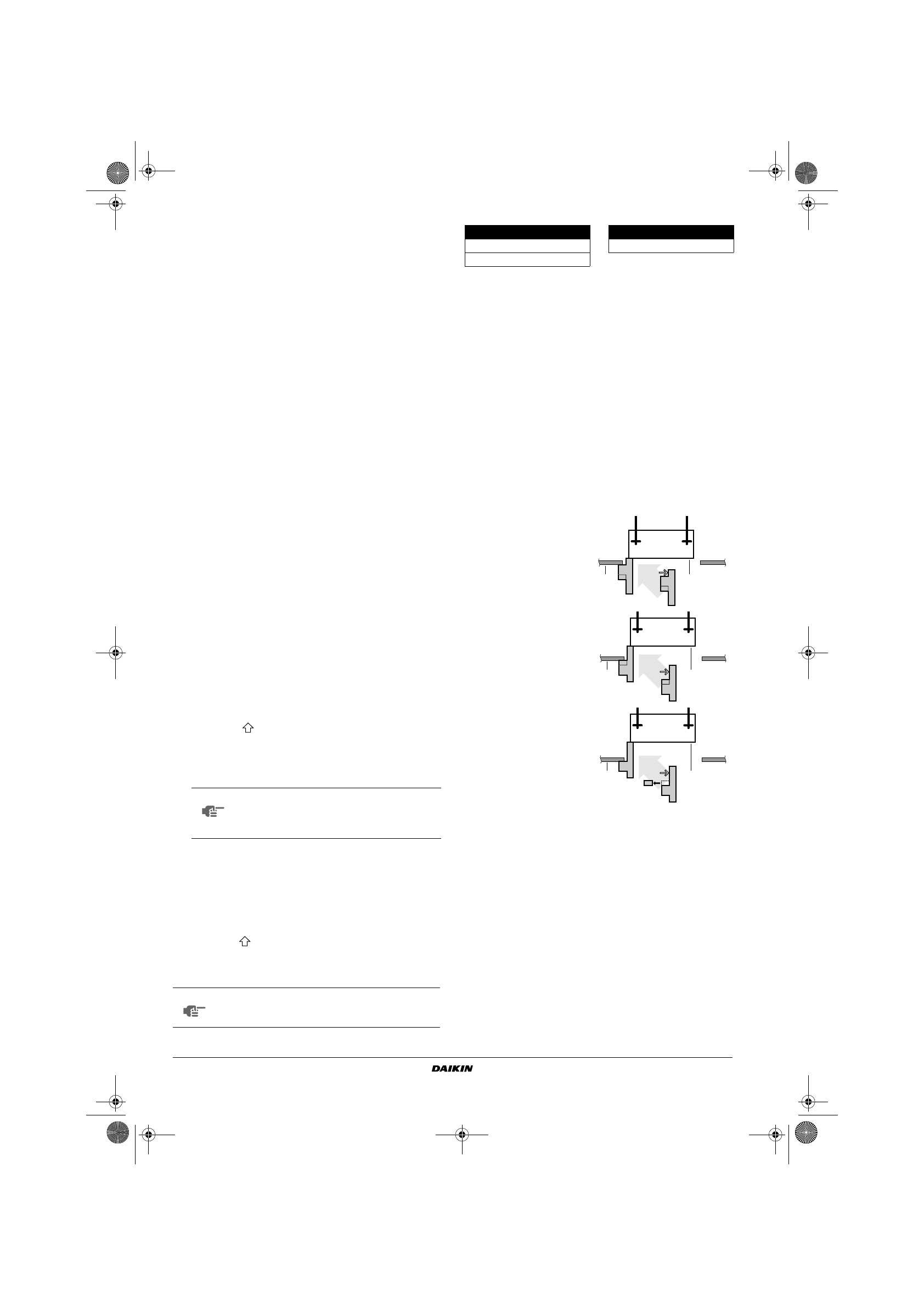

В случае

обычного

монтажа

 применяйте

короткую сторону
монтажной направляющей

В случае

монтажа с

комплектом для забора
свежего воздуха

применяйте длинную
сторону монтажной
направляющей

При

монтаже

самоочищающейся
декоративной панели

пользуйтесь длинной
стороной монтажной
направляющей, удалив
отрывной ярлык

1

Нижняя поверхность
потолка

2

Низ блока

1

Внутренние размеры рамы

2

Размеры проема в потолке для установки рамы

3

Рама

4

Материал потолка

5

Размеры отверстия в подвесном потолке

6

Размеры краев рамы, перекрывающих потолочную
панель

1

2

1

2

1

2
