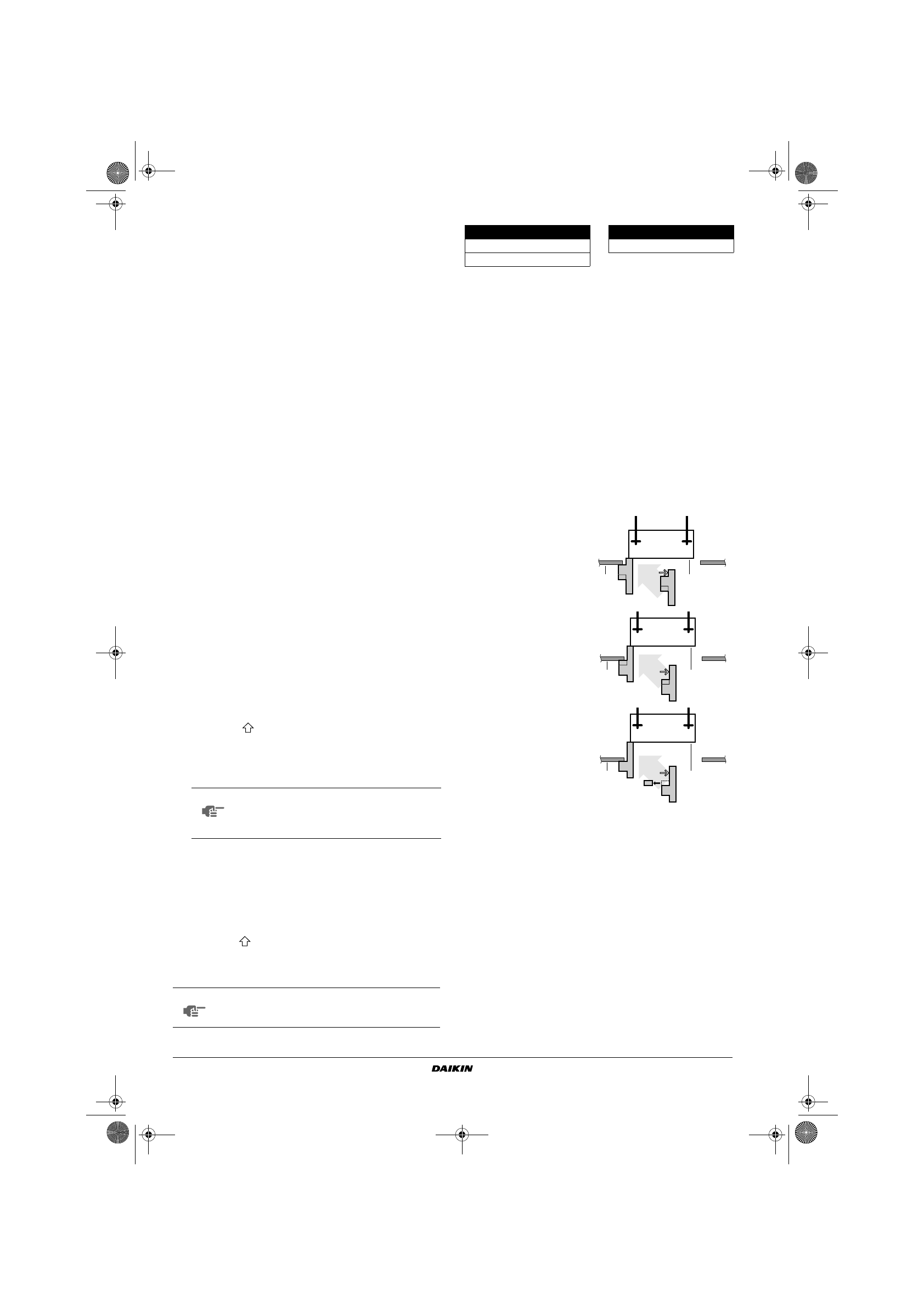

Инструкция по монтажу
3
•
Должно быть достаточно свободного места для обслужи-
вания и ремонта блока.
•
Должна быть исключена возможность утечки горючих газов.
•
Не допускается эксплуатация оборудования во
взрывоопасной среде.
•
Длина трубопроводов, соединяющих внутренние и наруж-
ные блоки, не должна превышать допустимых пределов.
(Смотрите инструкцию по монтажу наружного блока.)
•
Наружные и внутренние блоки, межблочная проводка и
проводка пульта дистанционного управления должны
находиться на расстоянии не менее 1 метра от радио- и
телевизионных приемников. Это необходимо для предот-
вращения помех в работе этих электроприборов.
(В
зависимости от условий генерации электромагнитных
волн помехи возможны даже в том случае, когда расстояние
превышает 1 метр.)
•
Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
беспроводным пультом дистанционного управления и
внутренним блоком, возможно, придется сократить, если
в
помещении присутствуют флуоресцентные лампы,
запускаемые электрическим способом. Внутренние блоки
должны быть установлены как можно дальше от
флуоресцентных ламп.
2
Высота потолков
Данный внутренний блок рассчитан на высоту потолков до
3,5 м (для блоков моделей FCQHG100~140: 4,2 м). При этом
с пульта дистанционного управления необходимо задать
определенные параметры работы системы, если высота
потолка превышает 2,7
м (для блоков моделей
FCQHG100~140: 3,2 м).
Во избежание случайного соприкосновения агрегат должен
устанавливаться на высоте более 2,5 м.
См. «Настройка на месте» на странице
9, а также
инструкцию по установке декоративной панели.
3
Направления воздушного потока
Выберите такое направление воздушного потока, которое
наиболее соответствует конфигурации помещения и месту
установки блока. (Чтобы воздушный поток имел три
направления, необходимо задать определенные параметры
с пульта дистанционного управления и закрыть ненужные
выпускные окна.) См. инструкцию по монтажу
дополнительного комплекта блокирующих пластин и
раздел «Настройка на месте» на странице 9. (Смотрите
рисунок 1) (
: направление воздушного потока)
4
Для подвески применяйте специальные монтажные болты.
Убедитесь в том, что потолок достаточно прочен, чтобы
выдержать вес блока. В случае возникновения сомнений
предварительно укрепите потолок.
(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
в каких местах нужно укрепить потолок.)
Размеры свободного места для установки блока указаны на
рисунке 2 (
: направление воздушного потока)
Предварительные операции перед
монтажом
1
Взаимное расположение отверстия в подвесном потолке,
блока и монтажных болтов. (Смотрите рисунок 3)
■
Для точного вертикального позиционирования блока
используйте прилагаемую к нему монтажную
направляющую.
■
Ниже указаны размеры отверстия в подвесном потолке
для установки блока. При установке на раме, служащей
для укрепления потолка. (Смотрите рисунок 4)
1
Подача воздуха во всех направлениях
2
Подача воздуха в 4 направлениях
3
Подача воздуха в 3 направлениях
ПРИМЕЧАНИЕ
Направления воздушного потока, показанные
на рисунке
1, приведены исключительно
в качестве примеров возможных направлений
воздушного потока.
1
Подача воздуха
2
Забор воздуха
ПРИМЕЧАНИЕ
В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.
Модель
H
Модель
H
FCQG35~71
≥214
FCQHG71~140
≥298
FCQG100~140
≥256
1
Трубопровод хладагента
2
Монтажные болты (4 шт.)
3
Подвесная скоба
4
Подвесной потолок
5
Отверстия для монтажных болтов
6
Внутренний блок
7
Отверстие в подвесном потолке
8
Декоративная панель
В случае
обычного
монтажа
применяйте
короткую сторону
монтажной направляющей
В случае
монтажа с
комплектом для забора
свежего воздуха
применяйте длинную
сторону монтажной
направляющей
При
монтаже
самоочищающейся
декоративной панели
пользуйтесь длинной
стороной монтажной
направляющей, удалив
отрывной ярлык
1
Нижняя поверхность
потолка
2
Низ блока
1
Внутренние размеры рамы
2
Размеры проема в потолке для установки рамы
3
Рама
4
Материал потолка
5
Размеры отверстия в подвесном потолке
6
Размеры краев рамы, перекрывающих потолочную
панель
1
2
1
2
1
2
