Инструкция по монтажу

2

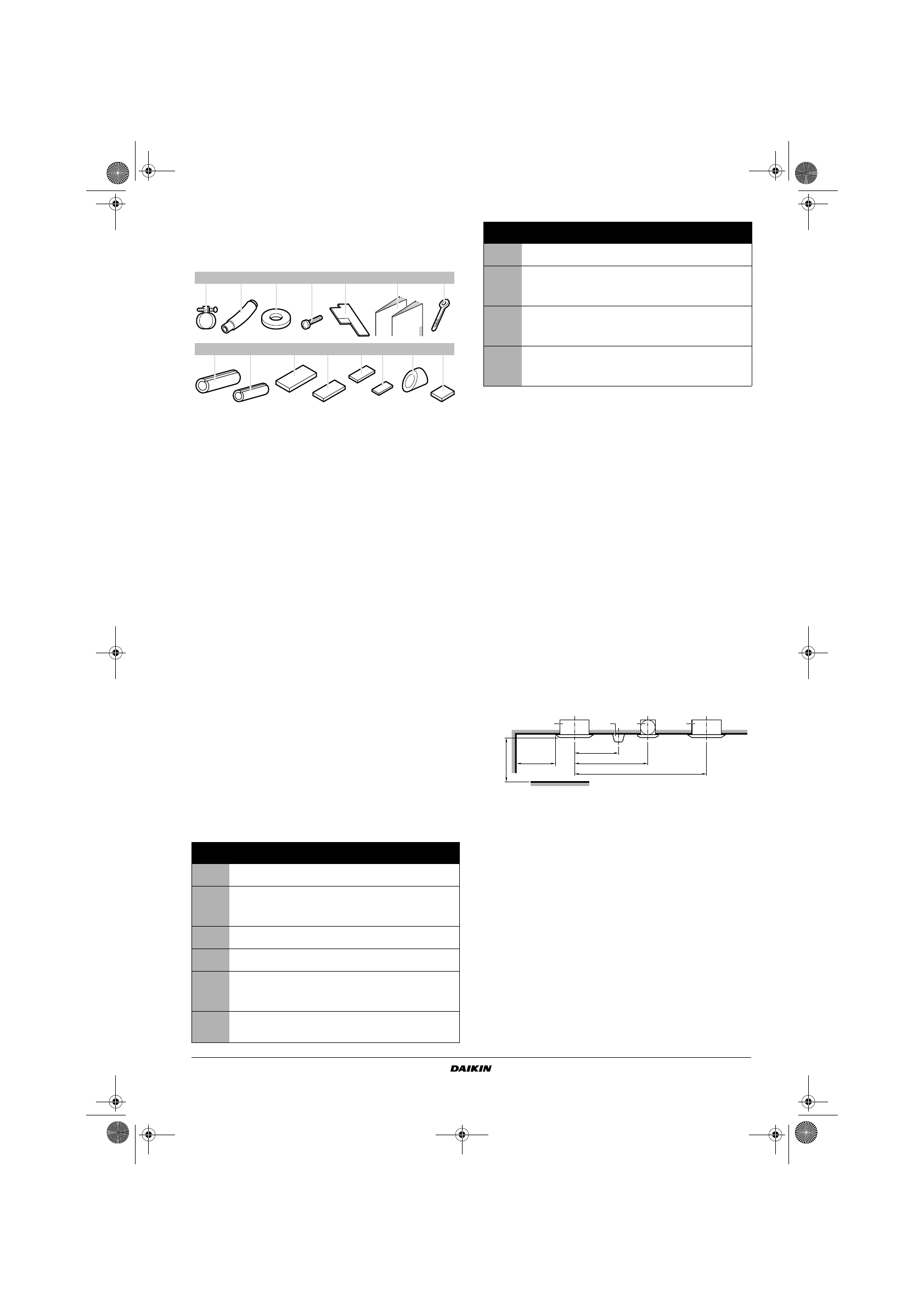

Принадлежности

Убедитесь в том, что вместе с блоком были поставлены следую-
щие детали.

Дополнительные принадлежности

■

Существуют два типа пультов дистанционного управления:
проводной и беспроводной. Выберите тип, наиболее
отвечающий потребностям клиента, и установите его в под-
ходящем месте.
При выборе пульта управления следует руководствоваться
соответствующими каталогами и техническими
описаниями.

■

Настоящий внутренний блок требует установки дополни-
тельной декоративной панели.

Во время подготовительных и монтажных операций
обратите особое внимание на перечисленные ниже
условия. Проверьте их соблюдение после
завершения монтажа

Вниманию монтажников

■

Внимательно изучите настоящую инструкцию — это
исключит возможность ошибок. Обязательно объясните
заказчику правила эксплуатации системы и покажите ему
прилагаемую инструкцию по эксплуатации.

■

Объясните заказчику, какая именно система установлена.
Убедитесь в том, что в разделе «Предварительные опера-
ции» инструкции по эксплуатации наружного блока указаны
необходимые сведения об особенностях его установки.

Выбор места установки

Если у потолка температура воздуха превышает 30°C, а относи-
тельная влажность выше 80% или если в межпотолочное
пространство поступает наружный воздух, требуется дополни-
тельная теплоизоляция (вспененный полиэтилен толщиной не
менее 10 мм).

Данный блок позволяет выбирать направление воздушного
потока. Чтобы получить 3 или 4 (полые карнизы) направления
потока, нужно заказать дополнительный комплект блокирую-
щих пластин.

Агрегат устанавливается таким образом, чтобы находящиеся
поблизости вентиляторы, источники света или машины не
создавали помех потоку воздуха.

1

При выборе места установки убедитесь в соблюдении
перечисленных ниже условий и согласуйте место установки
с заказчиком.

•

Необходимо обеспечить оптимальное распределение
воздуха по всему помещению.

•

Для циркуляции воздуха не должно быть препятствий.

•

Конденсирующаяся влага должна беспрепятственно
отводиться дренажной системой.

•

Подвесной потолок не должен иметь заметного уклона.

1

Металлический хомут

2

Дренажный шланг

3

Прокладка для подвесной скобы

4

Винт

5

Монтажная направляющая

6

Инструкция по монтажу и эксплуатации

7

Хомут

8

Изоляция для соединения трубопровода газообразного
хладагента

9

Изоляция для соединения трубопровода жидкого хладагента

10

Большая уплотнительная прокладка

11

1 средняя уплотнительная прокладка

12

2 средняя уплотнительная прокладка

13

Малая уплотнительная прокладка

14

Уплотнительная подушка дренажа

15

Бумажный шаблон для монтажа (верхняя часть упаковки)

Отметьте

✓

после проверки

■

Прочно ли закреплен внутренний блок?

Блок может упасть, вибрировать или издавать шум.

■

Проведена ли проверка на утечку газообразного
хладагента?

Возможно падение холодо- или
теплопроизводительности.

■

Теплоизолирован ли блок?

Возможно образование и вытекание из блока конденсата.

■

Хорошо ли работает дренажная система?

Возможно образование и вытекание из блока конденсата.

■

Соответствует ли напряжение в сети номиналу, указанному
на табличке с наименованием модели, имеющейся на
корпусе блока?

Возможны сбои в работе блока или выход деталей из строя.

■

Правильно ли проложены трубопроводы и
электропроводка?

Возможны сбои в работе блока или выход деталей из строя.

7x

1

2

3

5

4

6

1x

1x

7

8x

4x

1x

1x+1x

1x

1x

1x

1x

1x

1x

1x

1x

8

9

10

12

13

11

14

15

■

Надежно ли заземлен блок?

Корпус блока может находиться под напряжением.

■

Соответствует ли сечение проводов указанному
в характеристиках?

Возможны сбои в работе блока или выход деталей из
строя.

■

Нет ли препятствий для циркуляции воздуха через
внутренний и наружный блоки?

Возможно падение холодо- или
теплопроизводительности.

■

Известна ли длина трубопровода и дополнительное
количество хладагента, заправленного в систему?

Количество хладагента, заправленного в систему, может
быть известно неточно.

a

Внутренний агрегат

b

Освещение
На схематической иллюстрации обратите внимание на то,
что утопленные лампы потолочного освещения не создают
помех потоку воздуха.

c

Вентилятор

A

Если воздуходув закрыт, то пространство, отмеченное на
схеме буквой (A), должно располагаться на расстоянии не
менее 500 мм. Кроме того, если правый и левый углы этого
воздуходува перекрыты, то пространство, отмеченное
буквой (A), должно располагаться на расстоянии не менее
200 мм.

B

≥1500 мм от любого неподвижного объекта

Отметьте

✓

после проверки

≥

1500 mm

≥

2000 mm

≥

4000 mm

(

A

)

≥

1500 mm

(

B

)

≥

1500 mm

a

c

b

a
