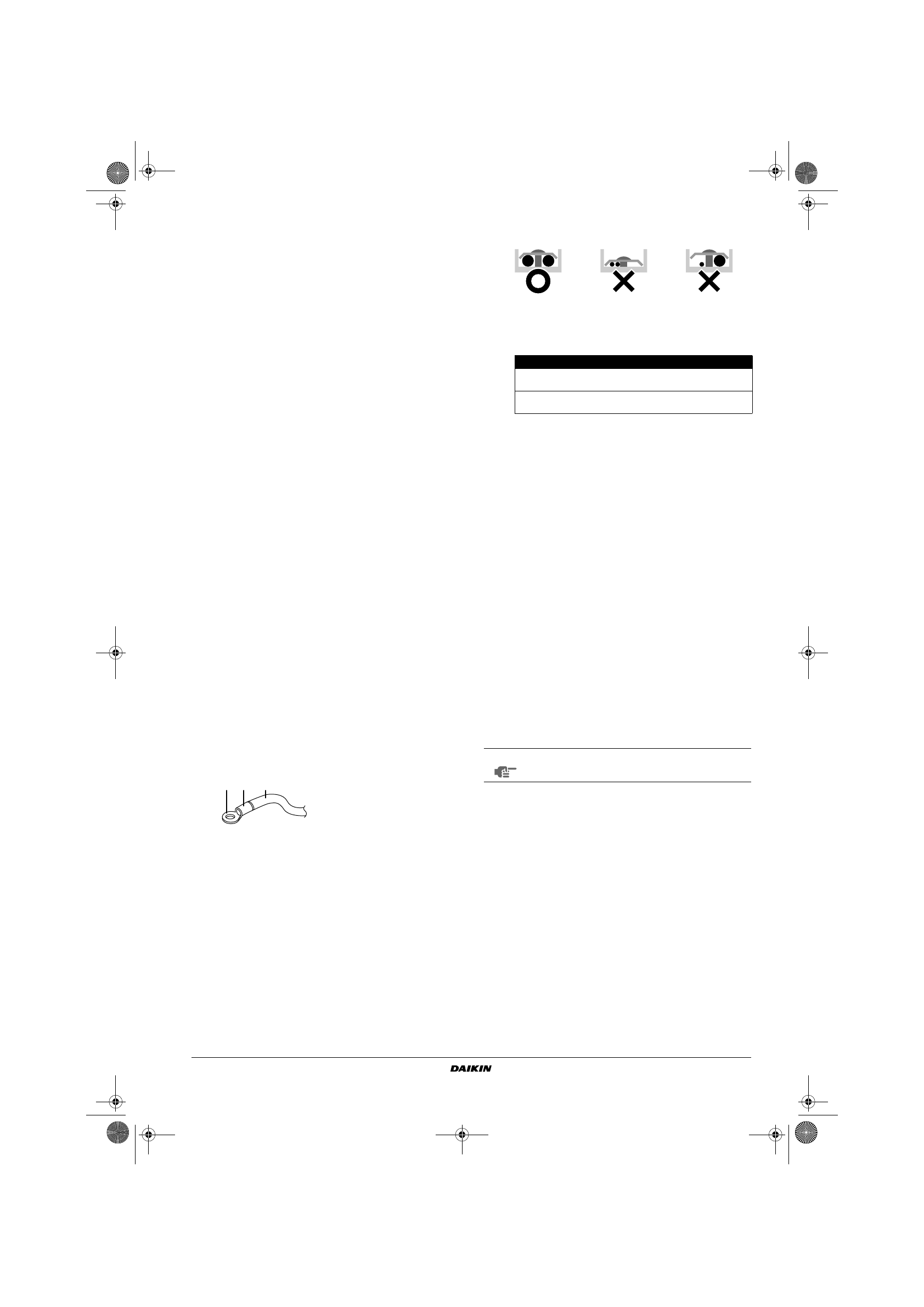

Инструкция по монтажу

8

Электрические соединения и задание
параметров на пульте управления

Электрические соединения

(Смотрите рисунок 10)

■

Межблочная проводка
Снимите крышку блока управления (1), подсоедините
к

клеммной колодке межблочной проводки провода

с

соответствующими номерами, также подсоедините

провод заземления к клемме заземления. При этом
введите кабели внутрь блока через отверстие в корпусе и
прикрепите их хомутом к другим проводам, как показано на
рисунке.

■

Проводка пульта дистанционного управления
Снимите крышку блока управления (1), протяните провода
внутрь через отверстие в корпусе и подсоедините их
к клеммной колодке пульта дистанционного управления.
Надежно закрепите проводку с помощью хомута, как
показано на рисунке.

■

После подключения
Оберните малую уплотнительную прокладку (постав-
ляемую вместе с блоком) вокруг кабелей, что исключит
возможность попадания влаги в блок. Если кабелей два
или более, разрежьте малую уплотнительную прокладку на
части и оберните ими каждый кабель в отдельности.

■

Установите крышку блока управления на место

Меры предосторожности

1

При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.

-

Для подключения к клеммной колодке при соединении
проводки блоков используйте круглые обжимные
клеммы с изоляционной оплёткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.

-

Не подключайте к одной клемме кабели разных сечений
(ненадежный контакт может привести сильному нагреву
места подключения или даже пожару);

-

Для фиксации проводки используйте хомуты (при-
лагаемые к блоку) во избежание воздействия внешнего
давления на электропроводку. Надежно затягивайте их.
При подключении электропроводки обеспечьте, чтобы
проводка была аккуратно уложена и не торчала из
блока управления. Плотно закройте крышку.

-

При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.

Применяйте только кабели указанных типов. Проверяйте
надежность их подключения. При подключении не при-
лагайте избыточных усилий к контактам и местам их
крепления. Используйте моменты затяжки, указанные
в приведенной ниже таблице.

-

Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.

-

После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи
в блок не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.

2

Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне клеммной колодки блока в соответствии
с

действующими правилами по производству электри-

ческих работ, если сечение кабеля превышает 2 мм

2

 (

Ø

1,6).

Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.

3

Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.

4

Проводка пульта дистанционного управления должна
находиться на расстоянии не менее 50 мм от межблочной и
остальной проводки. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.

5

Подключение кабелей к пульту дистанционного управле-
ния описано в прилагаемой к нему инструкции по монтажу.

6

Ни в коем случае не подсоединяйте межблочную проводку
к проводке пульта дистанционного управления. Такая
ошибка может вывести из строя всю систему.

7

Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего
давления на клеммы. Кабели следует располагать так,
чтобы они не затрудняли доступ к различным устройствам
и механизмам: например, они не должны мешать открытию
крышки для технического обслуживания. Следите за тем,
чтобы крышка всегда была плотно закрыта. Помните, что
ненадежные контакты могут послужить причиной выделе-
ния тепла, поражения электротоком и даже возгорания.

1

Крышка блока управления

2

Межблочная проводка

3

Кабель заземления

4

Клеммная колодка межблочной проводки

5

Хомут (приобретается на внутреннем рынке)

6

Проводка пульта дистанционного управления

7

Клеммная колодка проводки пульта дистанционного
управления

8

Отверстие для кабелей

9

Электрическая схема (на обратной стороне крышки
блока управления)

1

2

3

1

Круглая обжимная клемма

2

Оденьте изоляционную
оплётку

3

Провод

Момент затяжки (Н•м)

Клеммная колодка пульта дистанционного
управления

0,79~0,97

Клеммная колодка для подключения
электропроводки к блокам

1,18~1,44

ПРИМЕЧАНИЕ

Клиент имеет возможность выбрать термистор
пульта управления.
