После завершения работ с электропроводкой
Проверьте поток слива во время ХОЛОДНОЙ работы;
объяснение приведено в
.
Если работы с электропроводкой не завершены
Снимите крышку распределительной коробки и подсоедините
однофазный источник питания и пульт дистанционного
управления
к
клеммам.
(Установка/снятие
распределительной коробки описаны главе
электрической проводкой" на стр. 7
.) (См.

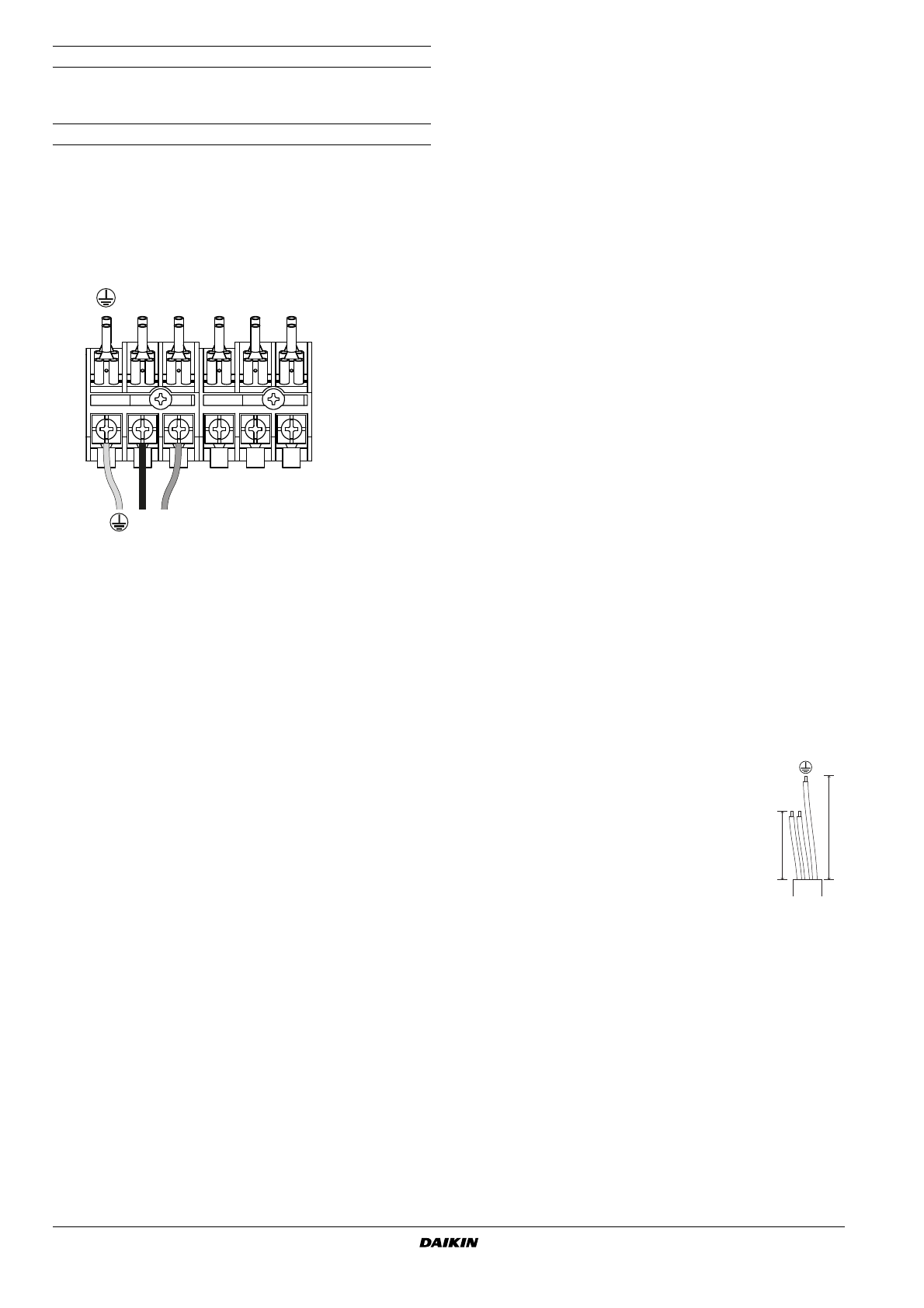

Подсоедините однофазный источник питания к клеммам 1
и 2 (как показано на рисунке) на клеммной колодке питания
и убедитесь, что слив работает.
После проверки слива выключите электропитание.
Работа с электрической проводкой
Общие указания
Монтаж электропроводки и других электрических компонентов
системы должен выполняться только аттестованным
электриком в строгом соответствии с общеевропейскими
и национальными стандартами и правилами.
Используйте только медные провода.
Для подключения наружного агрегата, внутренних агрегатов
и пульта ДУ руководствуйтесь электрической схемой,
закрепленной на корпусе блока. Дополнительные сведения
о размещении пульта ДУ приведены в руководстве по
установке пульта ДУ.
Выполнение любых работ по электрическому монтажу
следует доверять только электрику с соответствующим
допуском.
Подключите к линии питания устройство защитного
отключения и предохранитель.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными
и общегосударственными нормативами.
Обратите
внимание,
что
эта
операция
приводит
к автоматическому
перезапуску
при
отключении
и
повторном включении основного источника питания.
Сечение электрических проводов источника питания,
подключаемых к наружному агрегату, параметры устройства
защитного отключения и предохранителя, а также инструкции
по электрическому монтажу приведены в руководстве по
монтажу, прилагаемом к наружному агрегату.
Кондиционер необходимо заземлять.
Не подсоединяйте провод заземления к следующим
компонентам:
- газовые трубы: возможен взрыв или пожар в случае
утечки газа;
- телефонные провода заземления или молниеотводы:
возможно накопление высокого электрического
потенциала к контуре заземления в случае попадания
молнии;
- канализационные трубы: в случае использования труб
из жесткого винила эффект заземления отсутствует.
Убедитесь в том, что провод заземления
между зажимом для ослабления натяжения
и клеммой длиннее остальных проводов.
Перед вводом проводов в агрегат убедитесь,
что форма кабеля питания и других проводов
соответствует показанной на рисунке.
Все заводимые в блок кабели должны
крепиться
кабельными
стяжками
(принадлежности).
Используйте длинное уплотнение, чтобы
закрыть вход в распределительную коробку,
как показано на
.
1
Крышка распределительной коробки
2
Отверстие для проводки управления
3
Отверстие для провода электропитания
4
Электрическая схема
5
Распределительная коробка
6
Пластмассовый зажим
7
Проводка пульта ДУ
8
Клеммная колодка для проводов управления блока
9
Провод электропитания
10
Печатная плата 1 внутреннего агрегата
11
Клеммная колодка электропитания
12
Проводка управления между блоками
13
Печатная плата 2 внутреннего агрегата
14
Длинное уплотнение
15
Проводка
L N
L N
1 2 3
A
B
A<B
LN
