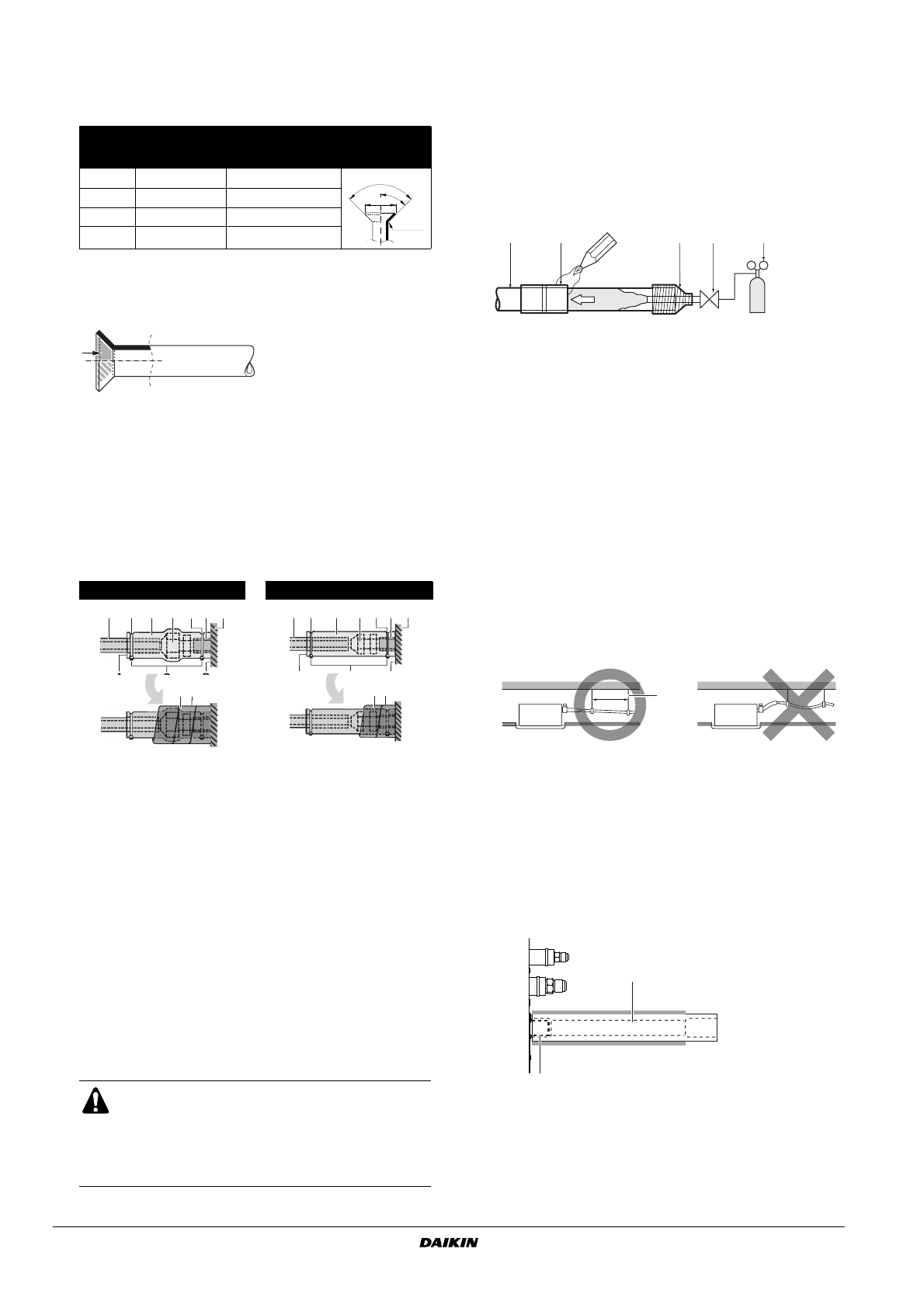

Размеры накидных гаек и значения моментов затяжки
приведены в
. (Если гайки перетянуть, то можно
повредить развальцованную часть трубы, что приведет
к утечке хладагента.)
Таблица 1
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Если во время работы происходит утечка хладагента,
проветрите помещение. При сильном нагреве хладагент
выделят токсичный газ.
Убедитесь в отсутствии утечек хладагента. Токсичный газ
может выделяться при утечке хладагента в помещениях
и воздействии на него тепла от обогревателей, кухонных
плит и др.
В заключение установите изоляцию, как показано на
рисунке ниже.
Изоляция труб
Меры предосторожности при пайке
Обязательно выполните продувку азотом при пайке.
Пайка без проведения продувки азотом или подачи азота
в трубопровод приводит к образованию оксидированной
пленки на внутренней поверхности труб, оказывая
негативное воздействие на клапаны и компрессоры в системе
охлаждения и препятствуя нормальному функционированию.
С помощью редукционного клапана установите давление
азота в трубопроводе 0,02 МПа (=то есть лишь ощутимым,
если направить на кожу).
Рекомендации по монтажу дренажного
трубопровода
Установка дренажного трубопровода
Установите дренажный трубопровод, как показано на рисунке,
и выполните все необходимые операции по предотвращению
образования
конденсата.
Неправильно
установленный
трубопровод может стать причиной утечек, что может привести
к намоканию мебели и других предметов.
Установите дренажные трубы.
- Трубопроводы должны быть как можно короче с уклоном
вниз не менее 1/100, чтобы воздух не удерживался в трубе.
- Размер труб должен быть равен размеру
соединительной трубы или превышать его (виниловая
труба с номинальным диаметром 25 мм и наружным
диаметром 32 мм).
- Вставьте прилагаемый сливной шланг как можно глубже
в дренажный разъем.
Диаметр
труб
Момент затяжки
(Н•м)
Размеры
развальцованного
торца трубы A (мм)
Форма
развальцовки
Ø6,4
15~17
8,7~9,1
Ø9,5
33~39
12,8~13,2
Ø12,7
50~60
16,2~16,6
Ø15,9
63~75
19,3~19,7
Газопровод
Трубопровод жидкости
1
Изолирующий материал для труб (приобретается по
месту установки)
2
Накидная гайка
3
Изоляция для арматуры (поставляется вместе
с агрегатом)
4
Изолирующий материал для труб (основной блок)
5
Основной блок
6
Хомут (приобретается отдельно)
7
Уплотнительная подушка среды 1 для газового
трубопровода (поставляется вместе с агрегатом)
Уплотнительная подушка среды 2 для жидкостного
трубопровода (поставляется вместе с агрегатом)
A
Поверните швами вверх
B
Присоедините к основанию
C
Закрепите детали, отличные от изоляционного
материала труб
D
Оберните агрегат от основания до верхней поверхности
фланцевой гайки
Убедитесь в надлежащей изоляции всех труб на
всем
их
протяжении
до
соединительных
элементов внутри агрегата.
В трубах без изоляции возможно образование
конденсата. Также возможны ожоги при контакте
с такими трубами.
R0.4~0.8
45
° ±
2
90
°±
2
A
A
B
D
C
7
1
2
3
4
5
6
6
A
B
C
1
2
3
4
5
6
6
D
7
1
Трубопроводы хладагента
2
Припаиваемая деталь
3
Обмотка лентой
4
Ручной клапан
5
Редукционный клапан
6
Азот
1
Подвесная планка
1
Дренажный разъем (закреплен на агрегате)
2
Сливной шланг (поставляется вместе с агрегатом)
1
2
3
4
5
6
6
1-1.5 m
1
2
1
