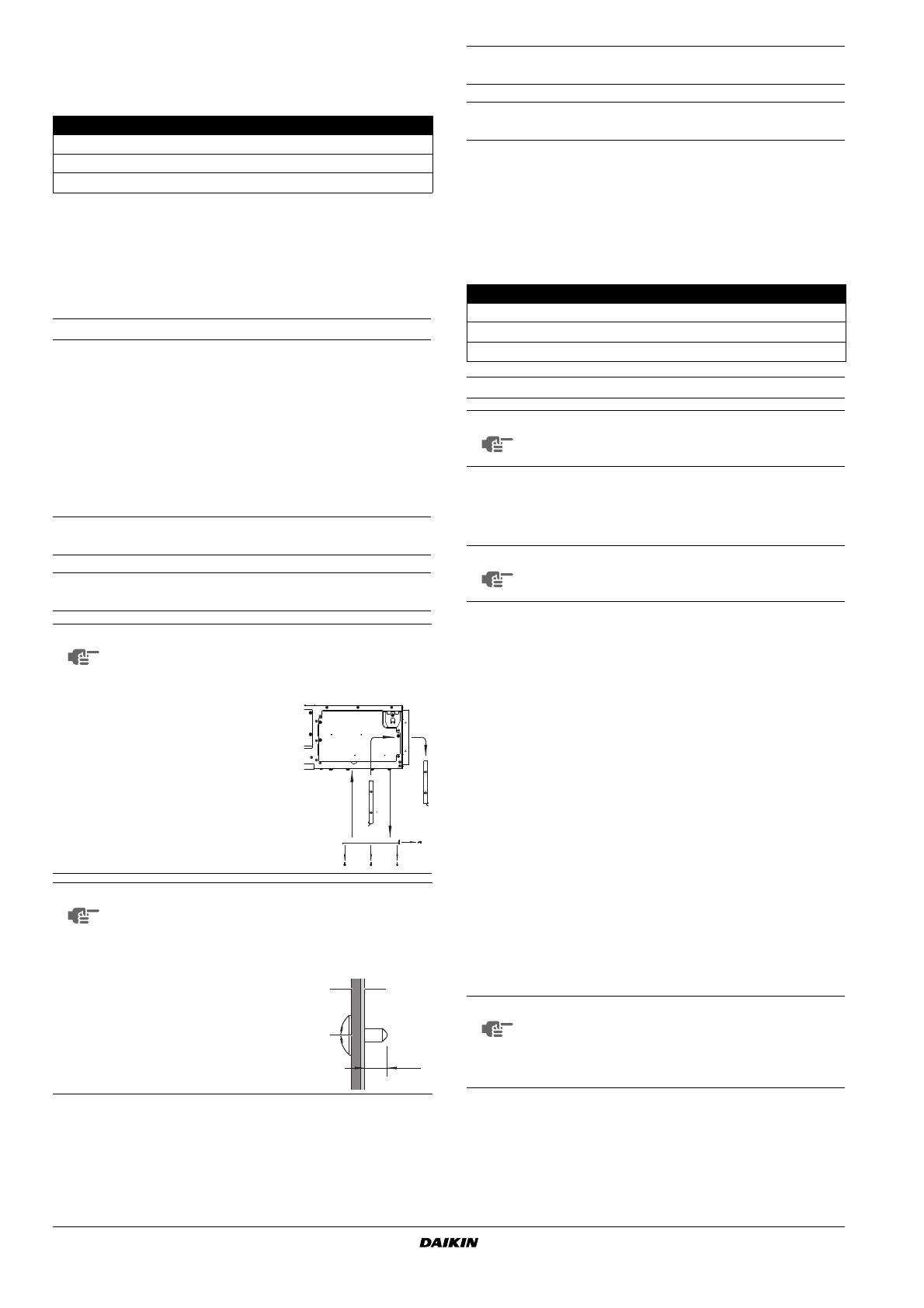

3
Подготовка к монтажу
1.
Соответствие отверстий в потолке положению агрегата
и подвесных болтов.
Выберите один из представленных ниже вариантов монтажа.
Стандартный воздухозабор с задней стороны (см.
)
Монтаж с установленным с задней стороны воздуховодом
и сервисным отверстием в воздуховоде (см.
)
Монтаж с установленным с задней стороны воздуховодом,
без сервисного отверстия в воздуховоде (см.
Монтаж панели воздухозаборника с гибкой вставкой
(см.
)
Непосредственный монтаж панели воздухозаборника
(см.
)
Воздухозабор с нижней стороны (см.
)
2.
Для этого внутреннего агрегата предварительно задана
скорость вентилятора, чтобы обеспечить стандартное
внешнее статическое давление.
Если требуется большее или меньшее внешнее статическое
давление, сбросьте это значение, изменив первоначальную
настройку с пульта дистанционного управления.
См. раздел
"Настройка внешнего статического давления" на
3.
Установите подвесные болты.
(Используйте подвесные болты М10.) Для укрепления
потолков, которые должны выдерживать вес агрегата,
используйте анкеры для имеющихся потолков и врезные
втулки, врезные анкеры или другие приобретаемые на
месте детали для новых потолков.
Пример
монтажа
(См.
)
Модель
A (мм)
B (мм)
35+50
700
738
60+71
1000
1038
100~140
1400
1438
1
Внутренний агрегат
2
Труба
3
Подвесной кронштейн (4 шт.)
4
Расстояние между подвесными болтами
1
Поверхность потолка
2
Отверстие в потолке
3
Сервисная съемная панель (дополнительная
принадлежность)
4
Воздушный фильтр
5
Воздуховод подачи воздуха
6
Сервисное отверстие в воздуховоде
7
Съемная панель
ПРИМЕЧАНИЕ
Перед монтажом блока (в случае монтажа
с воздуховодом, но без сервисного отверстия
в воздуховоде): измените положение воздушных
фильтров.
1
Снимите воздушный
фильтр (фильтры) с
наружной стороны блока
2
Снимите съемную панель
3
Установите воздушный
фильтр (фильтры) с
внутренней стороны блока
4
Установите съемную
панель
ПРИМЕЧАНИЕ
Чтобы предотвратить повреждение воздушного
фильтра во время технического обслуживания, при
монтаже воздуховода подачи воздуха выберите
крепежные винты, которые выступают с внутренней
стороны фланца не более чем на 5 мм.
1
Воздуховод подачи воздуха
2
Внутренняя сторона фланца
3
Крепежный винт
1
2
4
3
1
2
3
≤
5 mm
1
Поверхность потолка
2
Отверстие в потолке
3
Панель воздухозаборника (дополнительная
принадлежность)
4
Внутренний агрегат (задняя сторона)
5
Гибкая вставка для панели воздухозаборника
(дополнительная принадлежность)
Модель
A (мм)
35+50
760
60+71
1060
100~140
1460
ПРИМЕЧАНИЕ
Чтобы использовать блок с нижним воздухозабором,
поменяйте местами съемную панель и крепежную
пластину воздушного фильтра.
1
Крепежная пластина воздушного фильтра с фильтром
(фильтрами)
2
Съемная панель
ПРИМЕЧАНИЕ
За консультацией по монтажу, отличающемуся от
стандартного, обращайтесь к ближайшему дилеру
компании Daikin.
1
Анкер
2
Потолочная плита
3
Длинная муфта или винтовая стяжка
4
Подвесной болт
5
Внутренний агрегат
ПРИМЕЧАНИЕ
Все упомянутые выше детали приобретаются
на месте.
За консультацией по установке, отличающейся
от стандартной, обращайтесь к ближайшему
дилеру.
