D
–EIMWC00404-14RU - 49/88

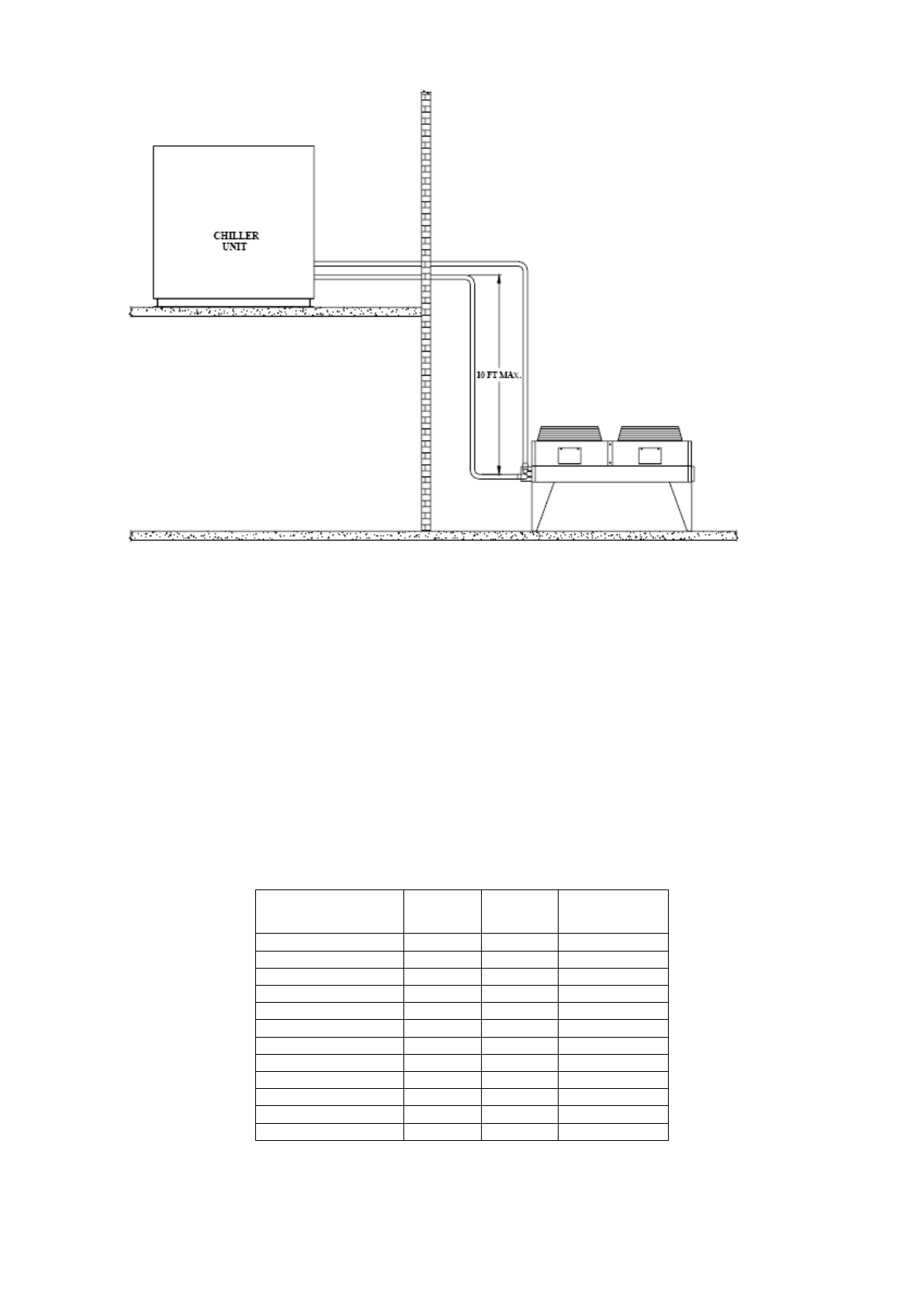

Рис. 5 - Конденсатор расположен ниже чиллера
Определение эквивалентной длины линии
Для определения правильных размеров линий жидкости и нагнетания, устанавливаемых на месте эксплуатации,
сначала необходимо задать эквивалентную длину трубопровода для каждой линии. Эквивалентная длина
представляет собой фактические потери на трение в линейном участке трубы плюс добавленные потери на
трение в коленах, клапанах и т. п. Эквивалентные длины трубы для различных нежелезных клапанов и другой
арматуры представлены в таблице 2. Расчет размеров линии следует выполнять в следующем порядке:
1.
Приблизительно оценить эквивалентную длину из расчета, что она превышает фактическую длину в
1,5
раза.
2.
Оценить размер линии по таблицам 2 и 3.
3.
Проверить размер линии путем вычисления фактической эквивалентной длины.
Примечание: в эквивалентную длину не включают длину трубопровода чиллера. Учитываются только
трубопроводы, устанавливаемые на месте эксплуатации.
Таблица 2 - Эквивалентные длины (в метрах)
Размер линии
Внешний диаметр
(дюймы)
Угловой
клапан
Колено
малого
радиуса
Колено
большого
радиуса
1/4
5,8
0,8
0,6
3/8
7,3
1,2
0,9
1/2
7,3
1,4
1,0
5/8
7,6
1,7
1,2
3/4
7,6
2,0
1,4
7/8
8,5
2,4
1,6
1-1/8
8,8
0,8
0,6
1-3/8
10,1
1,0
0,7
1-5/8
10,4
1,2
0,8
2-1/8
11,9
1,6
1,0
2-5/8
13,4
2,0
1,3
3-1/8
14,3
2,4
1,6
Определение размеров линии жидкости
При проектировании линий жидкости важно обеспечить, чтобы жидкость достигала расширительного клапана без
выделенного газа, приводящего к снижению производительности клапана. Поскольку газ может выделиться
