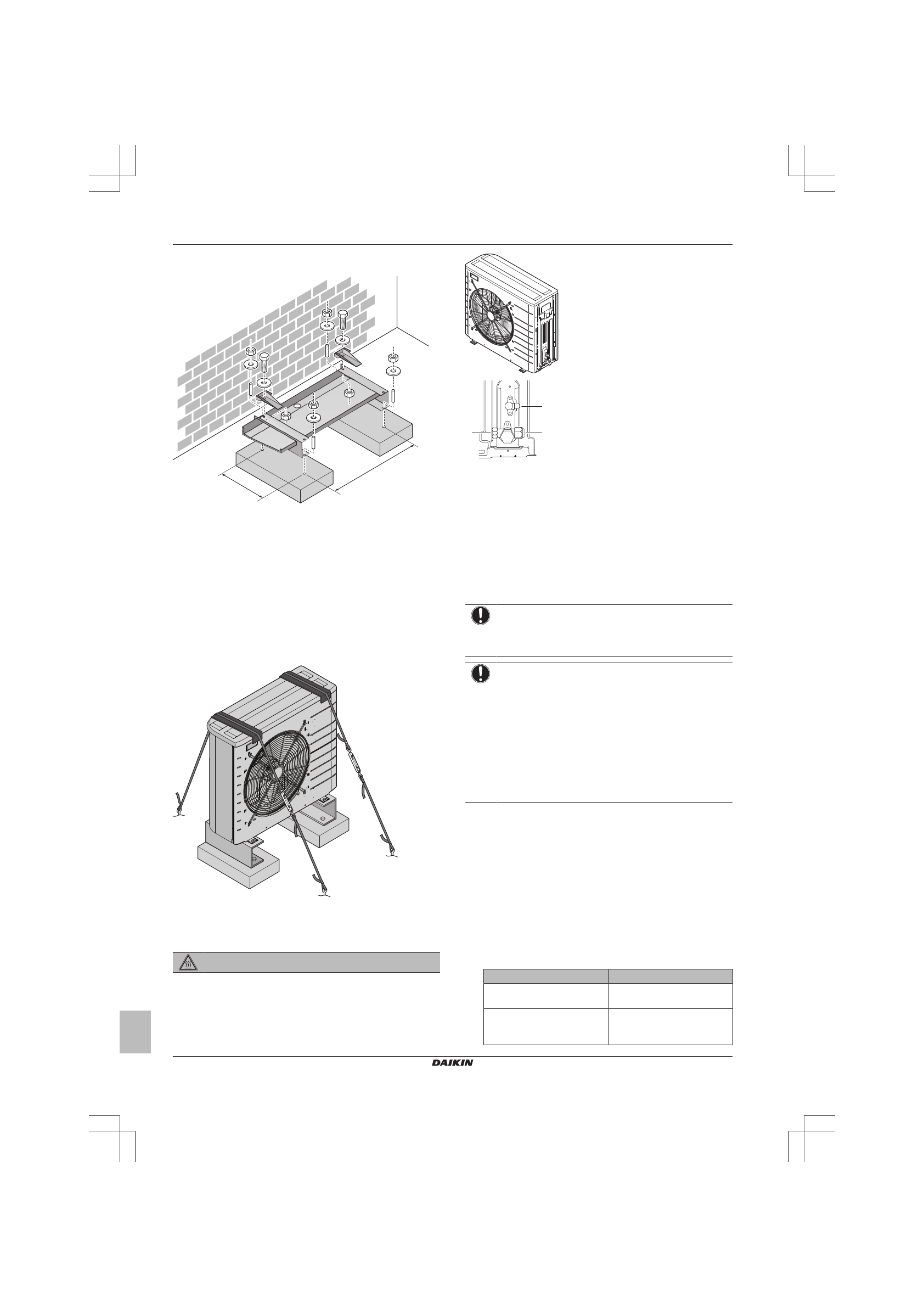

4 Монтаж
Руководство по монтажу
6
ERLQ004~008CAV3
Daikin Altherma — Split — низкотемпературный наружный агрегат
4PW73435-1B – 2016.02
a
Дренажный поддон
b
Швеллерный профиль
283 mm
580 mm
4.2.4
Чтобы избежать опрокидывания
наружного агрегата
1
Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2
Положите 2 кабеля на наружный блок.
3
Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4
Подсоедините концы кабелей. Затяните концы.
4.3
Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.3.1
Соединение трубопровода хладагента
с наружным агрегатом
1
Соедините патрубок жидкого хладагента внутреннего
агрегата с жидкостным запорным вентилем наружного
агрегата.
a
b
c
a
Запорный вентиль в контуре жидкого хладагента
b
Запорный вентиль газовой линии
c
Сервисный порт
2
Соедините патрубок газообразного хладагента внутреннего
агрегата с запорным вентилем хладагента наружного
агрегата.
4.4
Проверка трубопровода
хладагента
4.4.1
Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим
поставщиком.
Не
используйте
мыльный
водяной
раствор,
который
может
вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1
Заправьте систему азотом до давления не менее 200 кПа
(2
бар).
Для
выявления
незначительных
утечек
рекомендуется довести давление до 3000 кПа (30 бар).
2
Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3
Выпустите весь азот.
4.4.2
Проведение вакуумной сушки
1
Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит –0,1 МПа (–1 бар).
2
Оставив систему в покое на 4-5 минут, проверьте давление:
Если давление…
то…
Не меняется
В системе отсутствует влага.
Операция завершена.
Повышается
В системе присутствует
влага. Переходите к
следующему действию.
