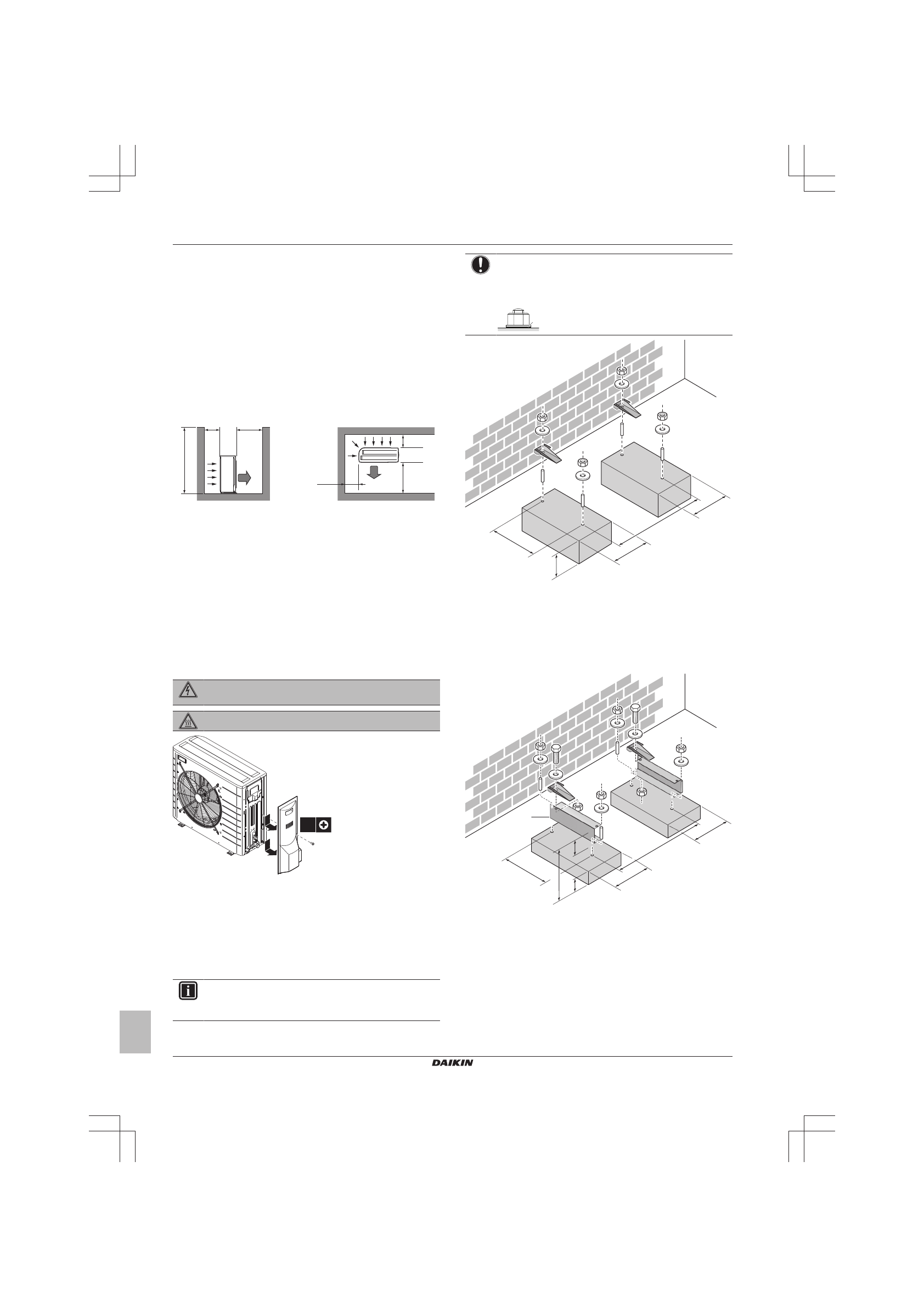

3 Подготовка
Руководство по монтажу
4
ERLQ004~008CAV3
Daikin Altherma — Split — низкотемпературный наружный агрегат
4PW73435-1B – 2016.02
c
Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d
Плата для монтажа агрегата
3
Подготовка
3.1
Подготовка места установки
3.1.1
Требования к месту установки
наружного агрегата
Помните следующие правила организации пространства:
≤1200
>250
>250
>250
>350
>350
(mm)
(mm)
a
b
b
a
a
Воздуховыпускное отверстие
b
Воздухоприемник
Наружный агрегат предназначен только для наружного монтажа,
эксплуатация допускается при окружающей температуре
10~43°C в режиме охлаждения и –25~25°C в режиме нагрева.
4
Монтаж
4.1
Открытие агрегата
4.1.1
Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
1
2
2
4.2
Монтаж наружного агрегата
4.2.1
Подготовка монтажной конструкции
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15 мм.
ПРИМЕЧАНИЕ
Закрепите наружный агрегат на фундаментных болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.
a
283
580
<100
(mm)
<100
>300
В любом случае обеспечьте зазор между блоками не менее
300 мм. Кроме того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемого максимального
уровня поверхности снежного покрова. В этом случае
рекомендуется изготовить подставку и установить не нее
дополнительный комплект EKFT008CA.
283
580
<150
<150
(mm)
>300
100
a
b
a
Максимальная высота снежного покрова
b
Дополнительный комплект EKFT008CA
Если блок установлен на стенных креплениях, рекомендуется
использовать
дополнительный
комплект
EKFT008CA
и
установить блок следующим образом:
