4 Монтаж
Руководство по монтажу
5
ERLQ004~008CAV3
Daikin Altherma — Split — низкотемпературный наружный агрегат
4PW73435-1B – 2016.02
>250
>300
>250
(mm)
a
b
a
Максимальная высота снежного покрова
b
Дополнительный комплект EKFT008CA
4.2.2

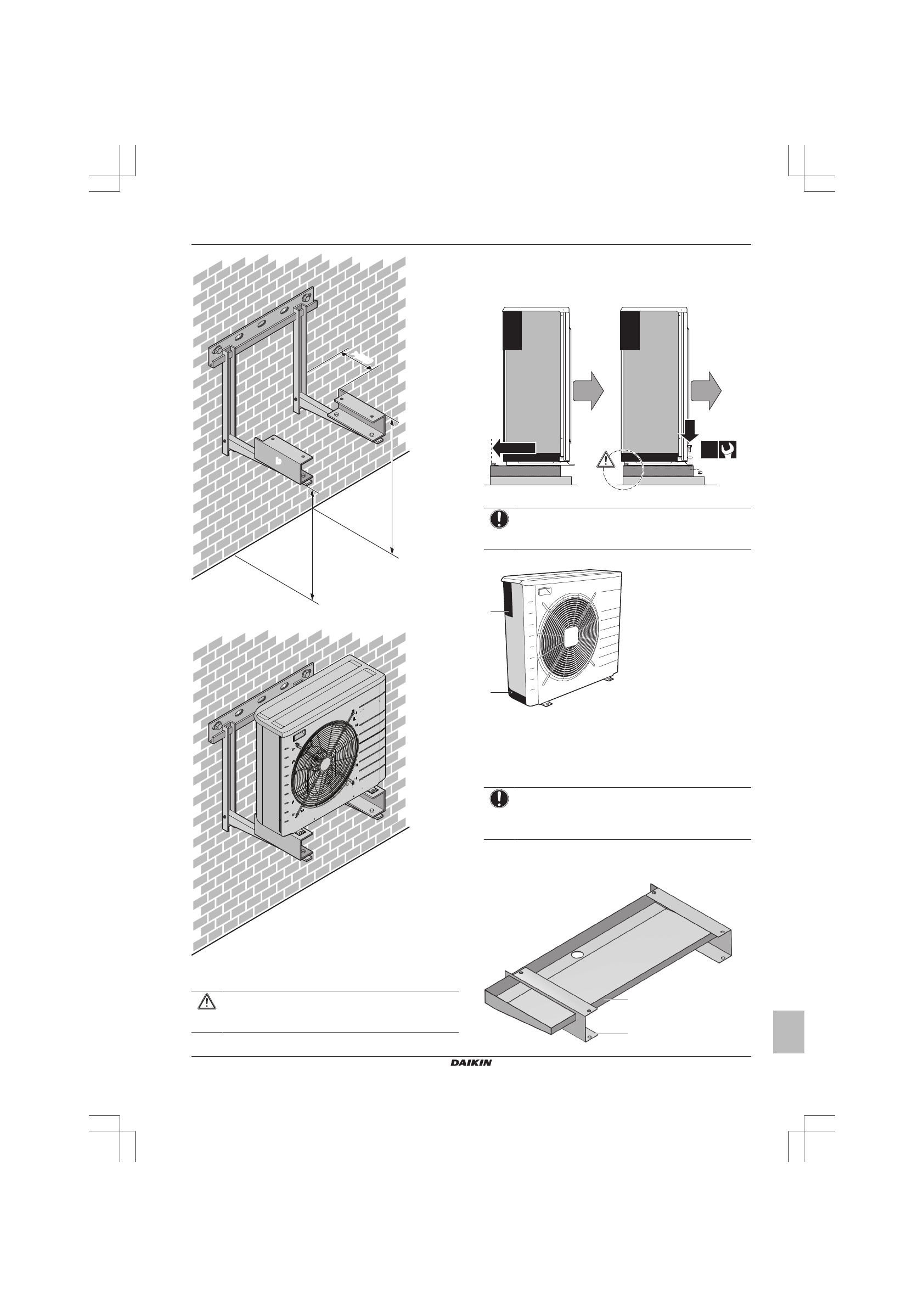

Установка наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ снимайте защитный картон до окончательной
установки агрегата.
1
Поднимите наружный агрегат, как описано в разделе
"2.1.1 Для снятия аксессуаров с наружного агрегата" на
стр. 3
2
Установите наружный агрегат следующим образом:
2×
2
a
a
1
a
Воздуховыпускное отверстие
ПРИМЕЧАНИЕ
Подставка ДОЛЖНА быть выровнена относительно
задней стороны швеллерного профиля.
3
Снимите защитный картон и инструкции.
b
a
a
Защитный картон
b
Инструкции
4.2.3
Обустройство дренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ПРИМЕЧАНИЕ
Если
дренажные
отверстия
наружного
блока
блокированы, необходимо обеспечить просвет под
наружным блоком не менее 300 мм.
Дополнительный комплект дренажного поддона (EKDP008CA)
используется для сбора дренажной воды. Комплект дренажного
поддона состоит из следующего:
a
b
