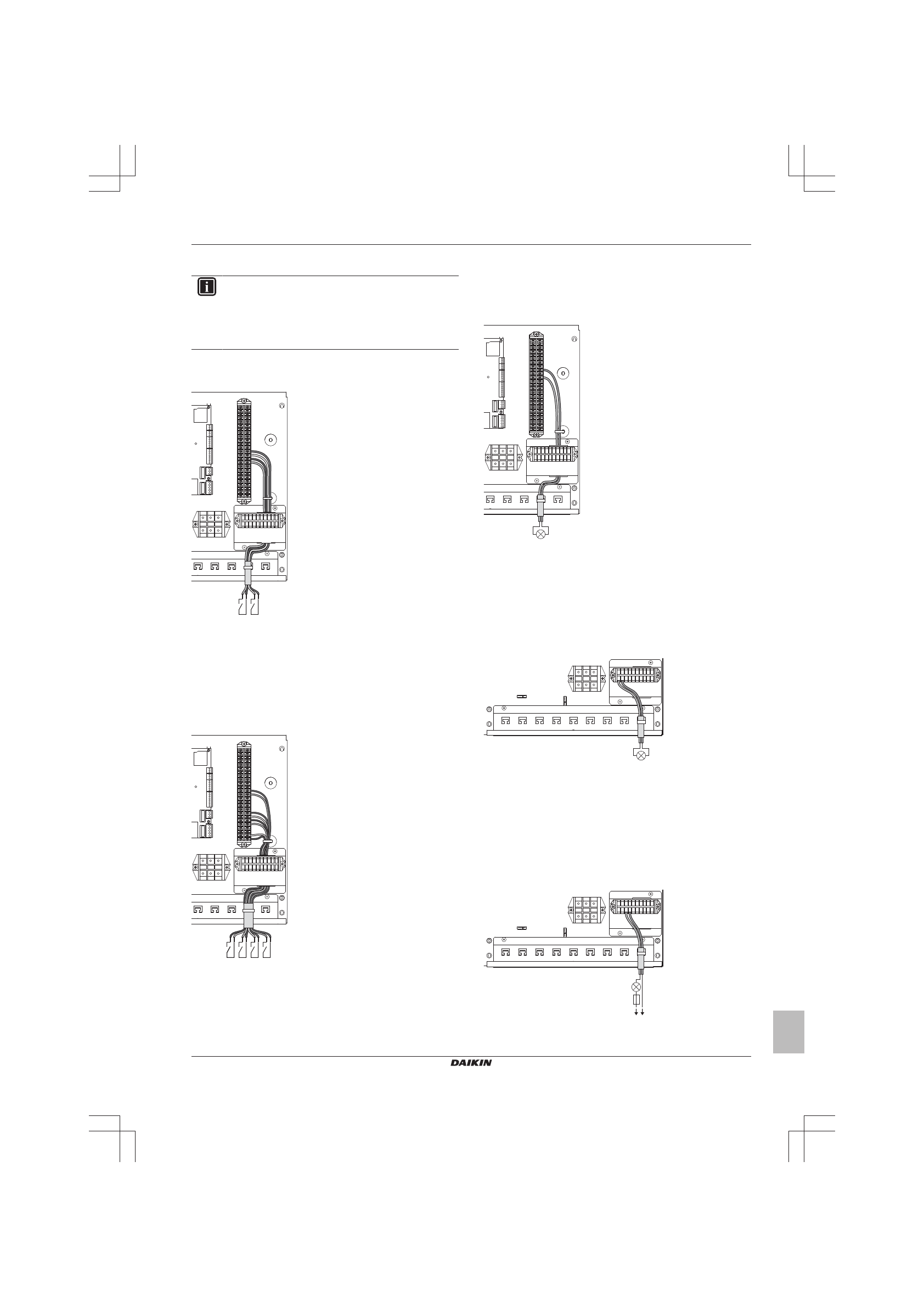

4 Монтаж
Руководство по монтажу
5
EK2CB07CAV3
Дополнительный блок низкотемпературного моноблока Daikin
Altherma
4P405546-1B – 2016.02
4.3.4
Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если
используется
электрический
счетчик
с
транзисторным
выходом,
проверьте
полярность.
Положительный вывод НЕОБХОДИМО подсоединять к
контактам X2M/7 и X2M/9; отрицательный — к
контактам X2M/8 и X2M/10.
1
Подсоедините
кабель
электрических
счетчиков
к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X8M
X1M
A4P
7
8
9
10
S5P S6P
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.3.5
Подключение цифровых вводов
потребления энергии
1
Подсоедините кабель цифровых вводов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X2M
X8M
X1M
A4P
1
2
3
4
5
6
11
12
S3P S2P S1P S4P
S3P
Подсоедините к клеммам X2M/1+2
S2P
Подсоедините к клеммам X2M/3+4
S1P
Подсоедините к клеммам X2M/5+6
S4P
Подсоедините к клеммам X2M/11+12
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.3.6
Подключение подачи аварийного
сигнала
1
Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X8M
X1M
A4P
15
13
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.3.7
Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1
Подсоедините
кабель
выхода
ВКЛ/ВЫКЛ
обогрева/
охлаждения помещения соответствующим контактам, как
показано на приведенном рисунке.
X8M
X1M
1 2
2
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.3.8
Подключение переключения на
внешний источник тепла
1
Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X8M
X1M
L N
4
3
