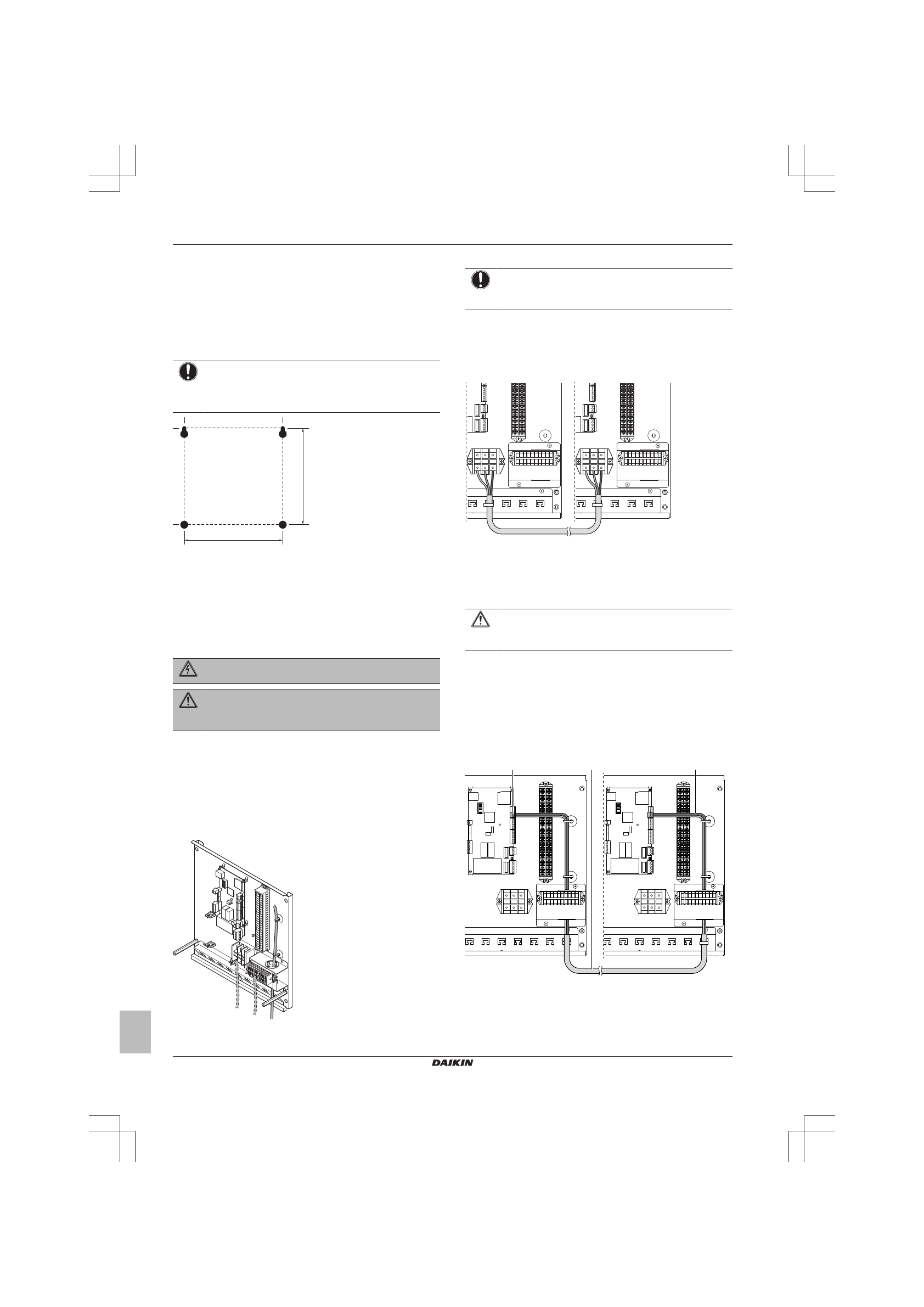

4 Монтаж
Руководство по монтажу
4
EK2CB07CAV3
Дополнительный блок низкотемпературного моноблока Daikin
Altherma
4P405546-1B – 2016.02
4.2
Монтаж дополнительного блока
4.2.1
Порядок монтажа дополнительного
блока
1
Снимите переднюю панель.
2
Прижмите заднюю панель у стене и отметьте точки
крепления (2 сверху и 2 снизу).
ПРИМЕЧАНИЕ
Убедитесь в том, что отметки (2 + 2) выровнены по
горизонтали,
и
что
расстояния
между
ними
соответствуют представленному ниже рисунку.
318 mm
310 mm
3
Просверлите 4 отверстия и вставьте 4 дюбеля (под резьбу
M5).
4
Вверните в верхние дюбеля винты и повесьте на них блок.
5
Вверните винты в нижние дюбеля.
6
Надежно закрепите 4 винта.
4.3
Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для
электропитания
ОБЯЗАТЕЛЬНО
используйте
многожильные кабели.
4.3.1
Подключение электропроводки к
дополнительному блоку
1
Проложите
проводку
через
нижнюю
стенку
дополнительного блока.
2
Убедитесь
в
том,
что
низковольтная
проводка
располагается справа. Проложите ее через входное
отверстие и закрепите кабельными стяжками:
a
b
c
a
Проводка низкого напряжения
b
Проводка высокого напряжения
c
Электропитание
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25 мм.
4.3.2
Подключение электропитания
дополнительного блока
1
Подсоедините клемму дополнительного блока X1M к
клемме блока управления X1M.
X2M
X8M
A4P
X2M
X8M
X1M
A4P
3
2
1
X1M
3
2
1
1
GND
2
L
3
N
2
Прикрепите кабель стяжками к креплениям стяжек кабелей,
чтобы устранить натяжение, и обеспечьте ОТСУТСТВИЕ
контакта кабеля с острыми кромками.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.3.3
Подключение соединительного кабеля
между дополнительным блоком и
блоком управления
1
Подсоедините разъемы из пакета с принадлежностями к
разъемам A1P на печатных платах X5A блока управления и
дополнительного блока.
2
Соедините разъемы приобретаемым по месту кабелем.
X5A
A4P
X5A
A4P
a
b
a
a
Разъемы (принадлежности)
b
Соединительный кабель (приобретается по месту)
