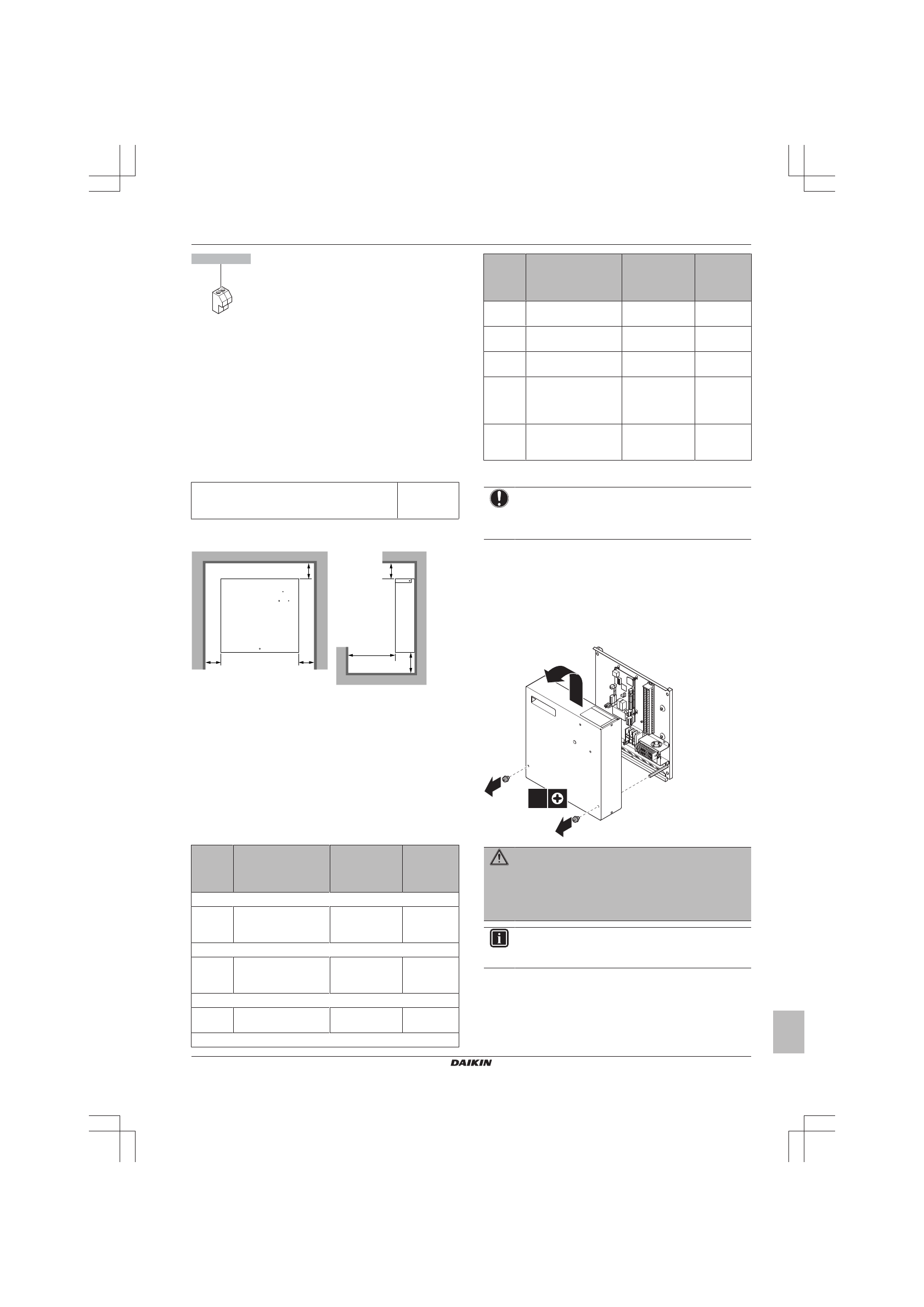

3 Подготовка
Руководство по монтажу
3
EK2CB07CAV3
Дополнительный блок низкотемпературного моноблока Daikin
Altherma
4P405546-1B – 2016.02
2×
a
a
Разъемы для соединительного кабеля между
дополнительным блоком и блоком управления
EKCB07CAV3.
3
Подготовка
3.1
Подготовка места установки
3.1.1
Требования к месту монтажа
дополнительного блока
▪ Помните правила измерений:
Максимальное расстояние между
дополнительным блоком и блоком управления
EKCB07CAV3
3 м
▪ Помните следующие правила организации пространства при
установке:
100
50
50
600
50
50
(mm)
▪ Дополнительный блок предназначен только для настенного
монтажа в помещении. Монтаж допускается только на
плоском вертикальном участке пожаробезопасной стены.
▪ Дополнительный блок предназначен для работы при
окружающей температуре 5~35°C.
3.2
Подготовка электрической
проводки
3.2.1
Обзор электрических соединений
внешних и внутренних приводов
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
Электропитание
1
Электропитание
дополнительного
блока
2+GND
(a)
Соединительный кабель
2
Соединительный
кабель к блоку
управления
3 (макс. 3 м)
(b)
Дополнительное оборудование
3
Дистанционный
внутренний датчик
2
(b)
Приобретаемые по месту установки компоненты
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
4
Электрический
счетчик
2 (на счетчик)
(b)
5
Цифровые вводы
потребления энергии
2 (на входной
сигнал)
(b)
6
Подача аварийного
сигнала
2
(b)
7
Выход Включения/
Выключения
охлаждения/нагрева
помещения
2
(b)
8
Переключение на
внешний источник
тепла
2
(b)
(a)
Сечение кабеля 2,5 мм².
(b)
Минимальное сечение кабеля 0,75 мм².
ПРИМЕЧАНИЕ
Дополнительные
технические
характеристики
различных
соединений
указаны
внутри
дополнительного блока.
4
Монтаж
4.1
Открытие агрегата
4.1.1
Открытие дополнительного блока
1
1
2
2×
ПРЕДУПРЕЖДЕНИЕ
Винты
поставляются
с
зубчатыми
пружинными
шайбами. ВСЕГДА используйте зубчатые пружинные
шайбы, в том числе, когда требуется замена винтов. В
противном случае возможно поражение электрическим
током.
ИНФОРМАЦИЯ
НЕ
извлекайте
заглушки
из
передней
панели
дополнительного блока.
