3P291714-1
DCM601A51 intelligent Touch Manager
Русский
3.2
Монтаж
на
стене
заподлицо
3.2.1
Используемые
детали
Для
монтажа
пульта
intelligent Touch Manager
на
стене
заподлицо
необходимо
использовать
следующие
детали
:
•
Рамочный
кронштейн
, 1
шт
.
•
Угловой
кронштейн
, 2
шт
.
•
Винт
с
плоской
головкой
(M4×40), 4
шт
.
•
Винт
с
полукруглой
головкой
(M4×14,
с
пружинной
шайбой
и
плоской
шайбой
), 4
шт
.
3.2.2

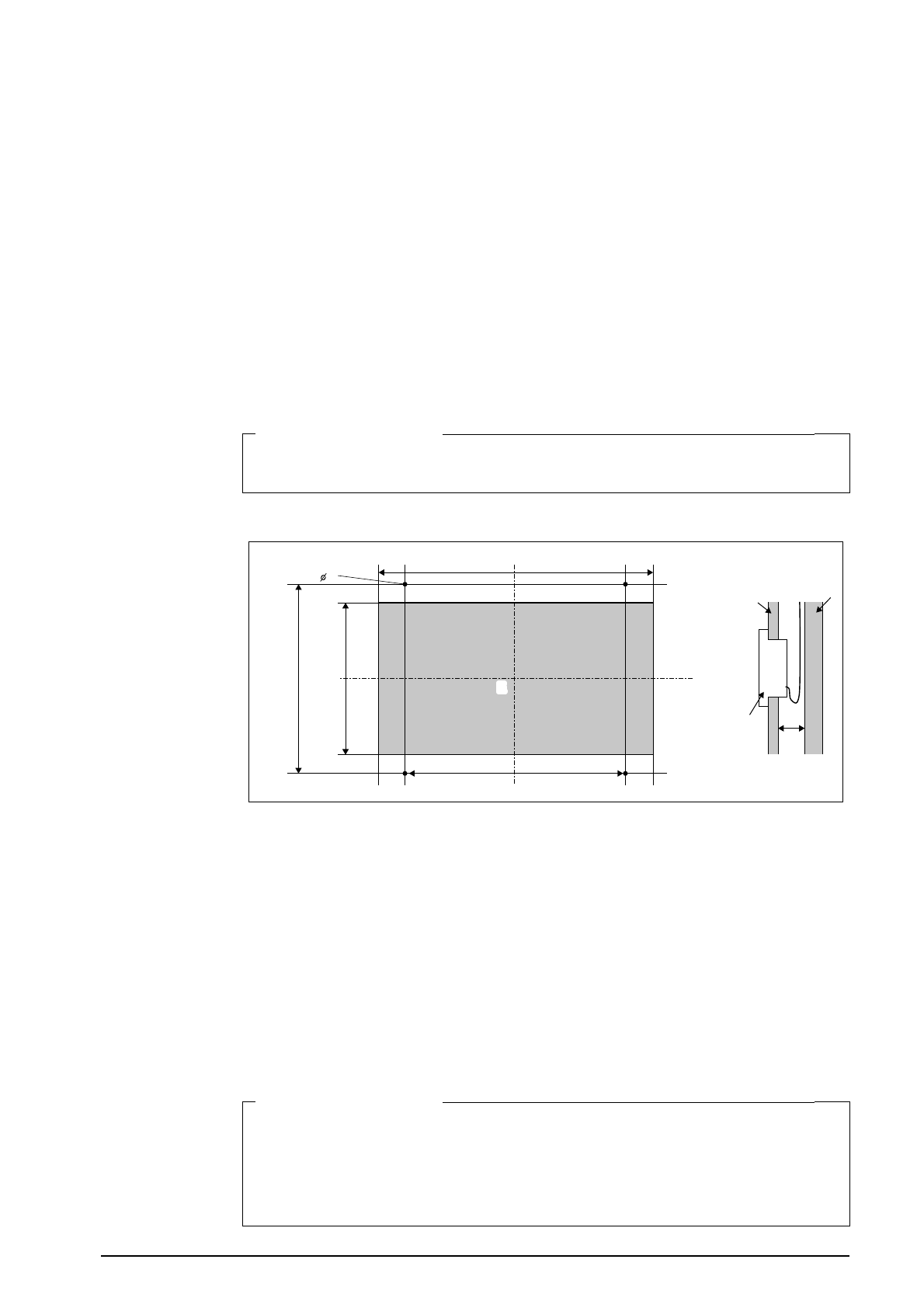

Размеры
отверстия
в
стене
Чтобы
отверстие
имело
достаточный
размер
,
отверстие
необходимо
выполнить
в
соответствии
со
следующим
габаритным
чертежом
.
ОБРАТИТЕ
ВНИМАНИЕ
Разметить
отверстие
в
стене
по
нужным
размерам
вам
поможет
прилагаемый
бумажный
шаблон
.
<
Размеры
отверстия
в
стене
для
монтажа
на
стене
заподлицо
>
E
E
4
258
мм
211
мм
224
мм
241
мм
D
A
B
C
A
Внутренняя
стена
B
Строительная
конструкция
C
Пульт
intelligent Touch Manager
D
Не
менее
60
мм
E
Отверстие
3.2.3
Порядок
монтажа
Монтаж
пульта
intelligent Touch Manager
выполняется
в
следующем
порядке
.
1.
Прежде
всего
вставьте
рамочный
кронштейн
и
угловые
кронштейны
в
отверстие
в
стене
и
прикрепите
их
к
стене
так
,
чтобы
стена
оказалась
между
ними
.
ОБРАТИТЕ
ВНИМАНИЕ
•
Необходимо
заранее
провести
кабели
,
подсоединяемые
к
задней
поверхности
пульта
intelligent Touch Manager,
через
отверстие
для
кабелей
в
нижней
части
рамочного
кронштейна
.
•
Прежде
чем
начинать
устанавливать
корпус
пульта
intelligent Touch Manager,
снимите
защитную
крышку
клеммной
колодки
с
задней
поверхности
.
