33

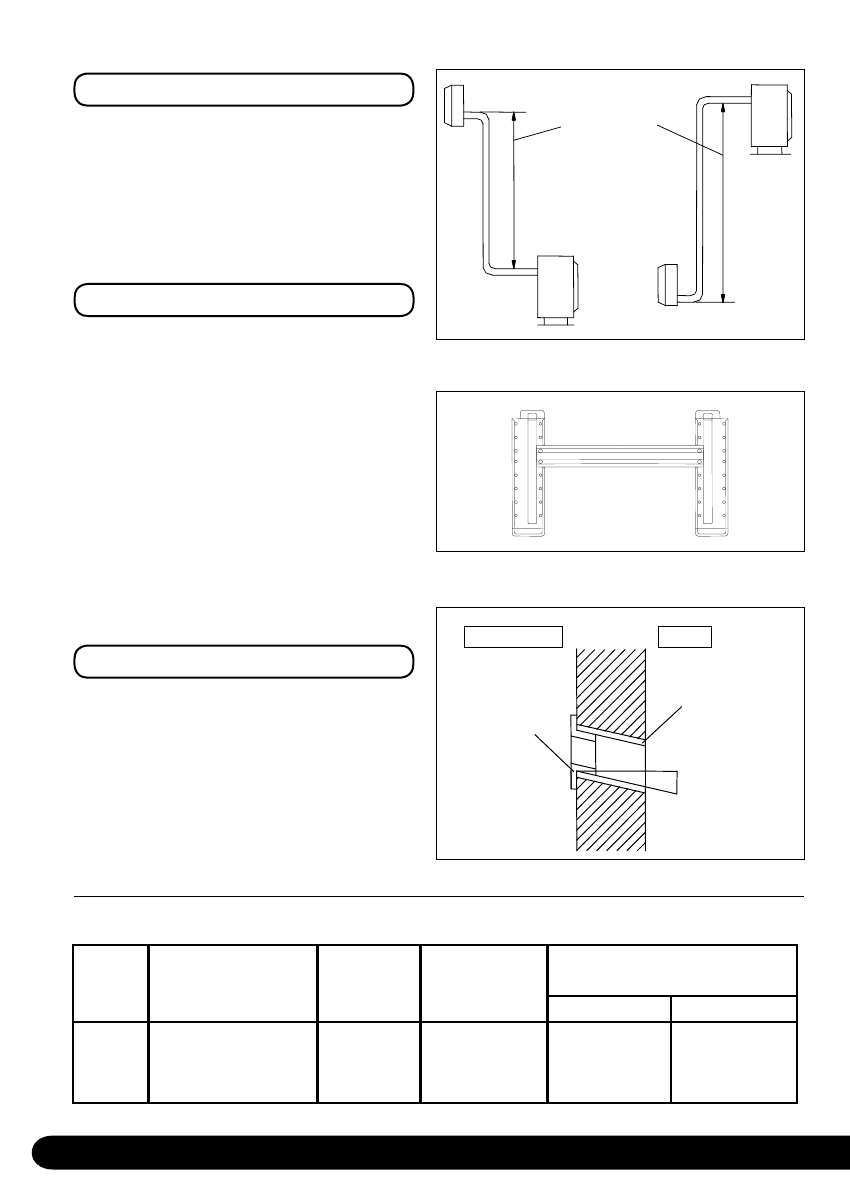

БИІКТІКТЕРДІҢ ӘР АЛУАНДЫҒЫ

Ішкі және сыртқы блоктардың деңгейінің

(биіктігінің)  әр  алуандығы  5  метрден

аспайтынына көз жеткізіңіз (3-сурет).

Егер  құбырлардың  ұзындығы  7  м-ден

артық  болса  (бірақ  15  м-ден  кем  емес),

хладагентті  1-кестеге  сәйкес  толтыру

керек.

МОНТАЖДЫҚ ПАНЕЛЬДІ ОРНАТУ

Ішкі блоктың монтаждық металл панелін

4-суретке сәйкес орналастырыңыз.

Монтаждық  панельдің  сенімді  бекітілуі

үшін,  қабырғада  бекітуге  арналған  4

тесік болу керек. Монтаждық панельдің

көлденең  тегіс  салынғандығына  көз

жет кізіңіз.

5-суретте  көрсетілгендей,  қабырғаны

те сіңіз. Диаметрі 70 мм тесік сәл сыртқа

қарай көлбеу болу керек.

Ұзындығы  қабырғаның  қалыңдығынан

сәл  қысқа  болатын  шағын  бұрыштағы

ПВХ-дан  жасалған  құбырды  кесіп  алы-

ңыз (5-сур.)

ІШКІ БЛОКТЫ ОРНАТУ

Монтаждық  құбырларды  ішкі  блоктан

7-суретте  көрсетілгендей  кез  келген

жағынан  шығаруға  болады.  Өзіңізге

ыңғайлырақ жағын таңдаңыз.

1. Құбырларды оң жағынан қосу

Құбыршекті  шассидің  төменгі  жағынан

шығарып  алыңыз  және  құрғатқыш  құ-

бырды жалғаңыз.

Рис.

4

Сол

жағы

Оң

жағы

4-сурет

1-кесте

Рис. 5

қабырға

қабырғалық

қақлақ

ПВХ құбырды

сәл көлбеу

көше

орынжай

5-сурет

Разность высот

Рис. 3

Внутренний блок

Внешний блок

Внешний блок

Внутренний блок

3-сурет

Құбырдың

ең төмен

ұзындығы

(м)

Хладагентті қосымша

толтырмағандағы құбырдың

ең жоғары рұқсат етілетін

ұзындығы (м)

Құбырдың

шектік рұқсат

етілетін

ұзындығы (м)

Ішкі және сыртқы

блоктар арасындағы

шектік рұқсат

етілетін биіктік (м)

Қосымш хладагенттің мөлшері (г/м)

˂12000 БТЕ

˃18000 БТЕ

2

5

модельдер:

7-12 – 20 метр,

18-30 – 25 метр

модельдер:

7-12 – 8 метр,

18-30 – 10 метр

20

30

Ішкі блок

БИІКТІКТЕРДІҢ

ӘР АЛУАНДЫҒЫ

Ішкі блок

сыртқы

блок
