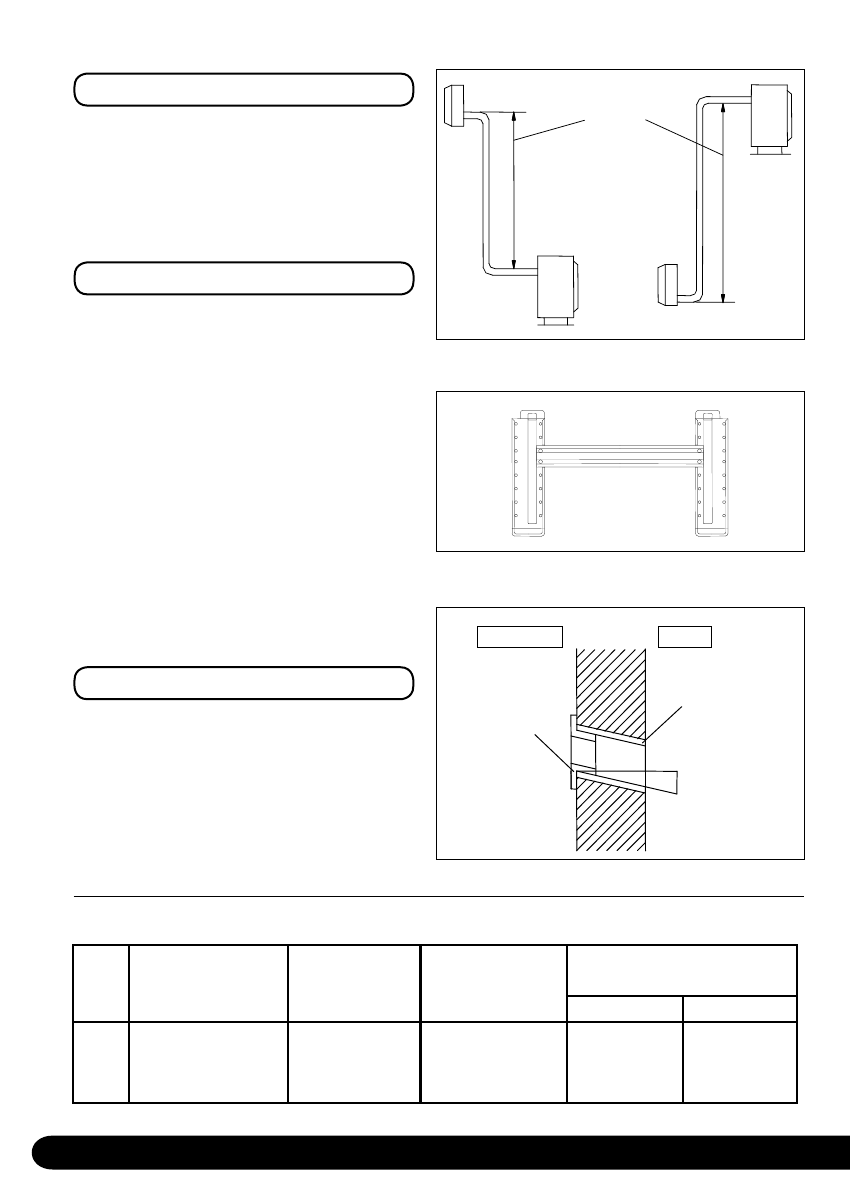

РАЗНОСТЬ ВЫСОТ

Убедитесь, что разность уровней (вы-
соты) внутреннего и наружного блоков
не более 5 метров (рис.3).
Если протяженность труб более 7 м,
но менее 15 м, необходимо дополнить
хладагент в соответствии с таблицей 1.

УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ

Расположите металлическую монтаж-
ную панель внутреннего блока на стене
в соответствии с рис. 4.
Для надежной фиксации монтажной

панели в стене должно быть не менее
4 отверстий для крепления. Убедитесь,
что монтажная панель выровнена по
горизонтали.
Просверлите отверстие в стене, как по-
казано на рис. 5. Отверстие диаметром
70 мм должно быть слегка наклонено
наружу.
Отрежьте трубку из ПВХ под неболь-
шим углом длиной немного коро-
че, чем толщина стены, и вставьте ее
в отверстие (рис. 5).

УСТАНОВКА ВНУТРЕННЕГО БЛОКА

Вывести монтажные трубы из внутрен-
него блока можно с разных сторон, как
показано на рис. 7. Выберите наиболее
подходящую Вам сторону.

1. Подключение труб с правой сто-

роны

Вытащите шланг из нижней части
шасси и подк лючите дренажную трубу.

Рис.

4

Левая

сторона

Правая

сторона

Рис. 4

Таблица 1

Рис. 5

стена

настенная

крышка

трубка ПВХ

небольшой

уклон

улица

помещение

Рис. 5

Разность высот

Рис. 3

Внутренний блок

Внешний блок

Внешний блок

Внутренний блок

Рис. 3

Мин.

длина
трубы

(м)

Максимально допусти-

мая длина трубы без

дополнительной

заправки хладагента (м)

Предельно

допустимая

длина трубы

Предельно до-

пустимая высота

между внутр. и внеш.

блоками

Количество дополнительного

хладагента (г/м)

< 12000 BTU

> 18000 BTU

2

5

7-12 MBTU - 20

метров,

18-30 MBTU - 25

метров

7-12 MBTU - 8

метров,

18-30 MBTU - 10

метров

20

30
