15

Закрепите наружный блок с помощью
4 болтов на монтажных кронштей-
нах. Соединение должно быть плотным
и надежным.
При установке наружного блока его сле-
дует подвешивать с помощью тросов,
чтобы предотвратить падение.
При установке или ремонте инструмен-
ты и компоненты должны быть защище-
ны от падения.
Регулярно проверяйте надежность мон-
тажной рамы.

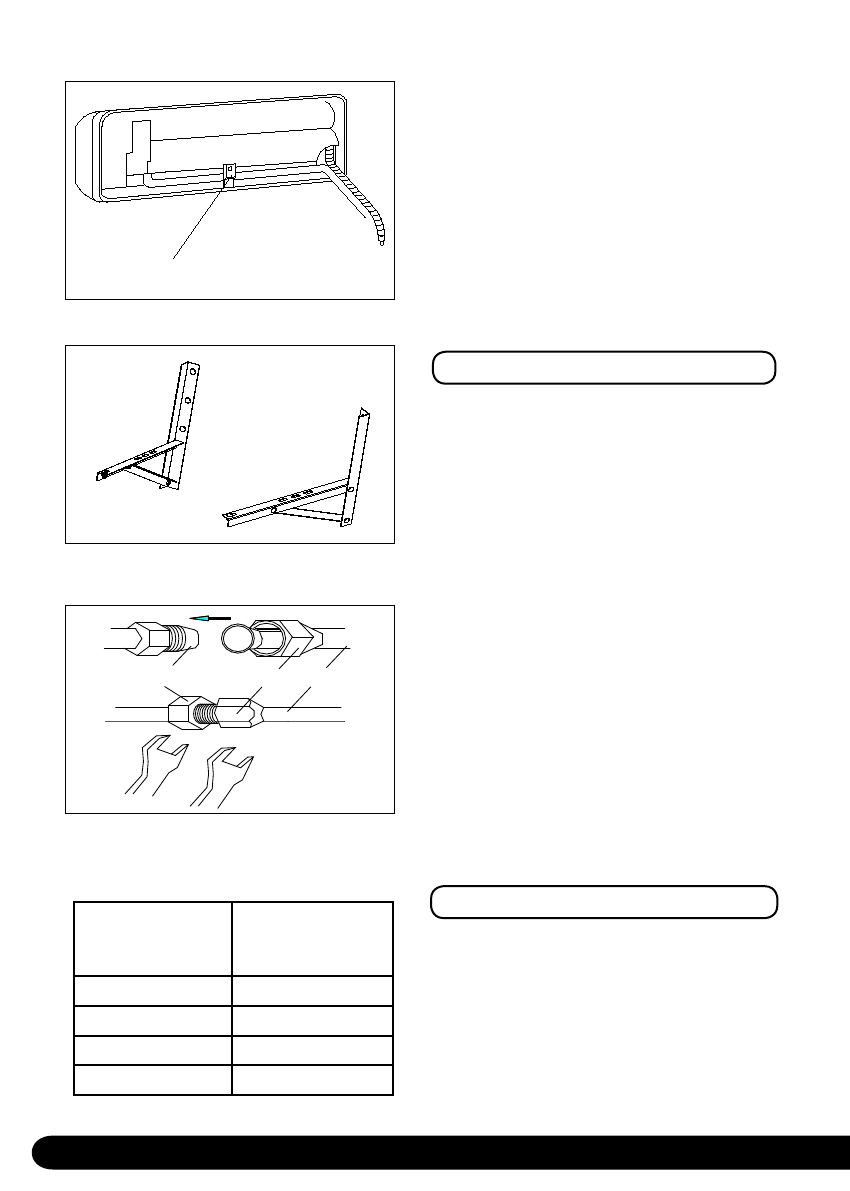

СОЕДИНЕНИЕ ТРУБ

1. Снимите крышку клапана наружного

блока.

2. Выровняйте гайку с центром резьбы

и плотно закрутите гайку рукой.

3. Плотно закру тите гайку торсионным

гаечным к лючом до щелчка (рис. 11).

4. Для подключения трубки рекоменду-

ется использовать торсионный га-
ечный ключ. Использование обыч-
ного гаечного ключа может привести
к повреждению резьбового соедине-
ния. Для выбора необходимой силы
закручивания используйте данные из
таблицы 2.

5. Радиус изгиба трубы не должен быть

слишком маленьким, иначе труба мо-
жет сломаться, поэтому обслуживаю-
щий персонал должен использовать
трубогиб для изгиба трубки.

6. Не допускайте попадания воды, пыли

или песка в трубу.

ОБВЯЗКА ТРУБ

Аккуратно обвяжите трубы защитной
ПВХ-лентой, стараясь не повредить
трубопровод и дренажную трубу.
Обвязка должна начинаться от нижней
части наружного блока к вну треннему
блоку.
Закрепите ПВХ-ленту липкой лентой,
для более надежной фиксации.

Сливной шланг

Фиксатор

Рис.

9

Рис. 10

Гайка

развальцовки

Резьба

Трубопровод

Рис. 11

Гаечный

ключ

Гаечный

ключ

Рис. 11

Рис. 10

Рис. 9

Размер

трубы,

(мм)

Крутящий

момент,

(N. м)

φ

6.35 (1/4”)

15~20

φ

9.52 (3/8”)

35~40

φ

12.7 (1/2”)

50~55

φ

15.88 (5/8”)

68~82

Таблица 2
