Принцип действия

10

Функции и особенности конструкции кондиционера
Принцип действия

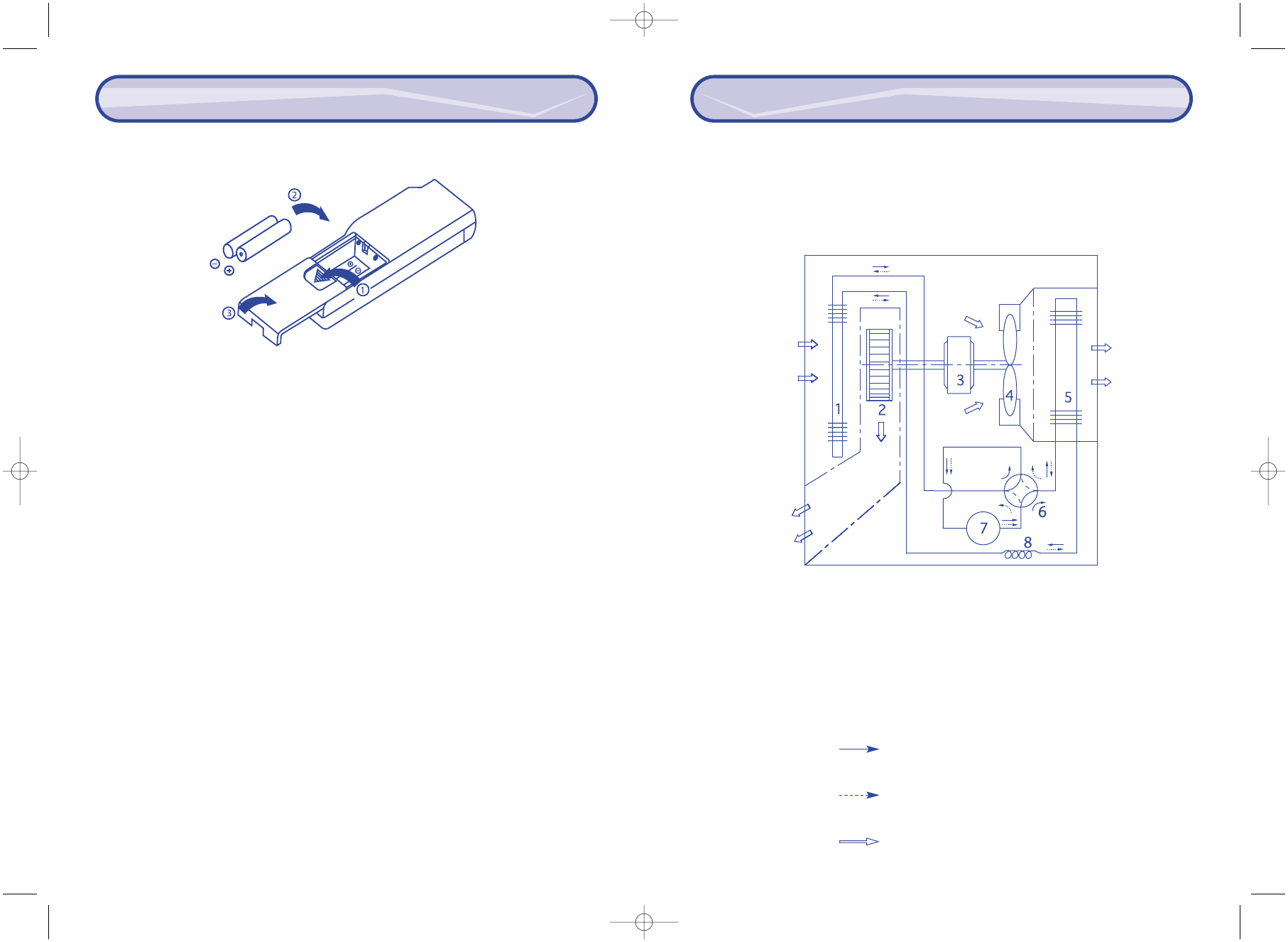

Установка и замена элемениов питания пульта дистанционного управления

Снимите крышку, расположенную на нижней панели пульта дистанционного управления, нажав на нее
в направлении, показанном стрелкой 1.
Вставьте два элемента питания типа 5 «АА».
Проверьте правильность подключения полюсов (+) и (-) элементов питания.
Убедитесь, что срок годности элементов питания не истек.
Установите крышку в исходное положение.

Примечания.
1.

Используйте элементы питания типа 5 «АА», 1,5 В. Не устанавливайте новый элемент питания
вместе со старым. Не устанавливайте элементы питания разных типов.

2.

Если пульт дистанционного управления не эксплуатируется длительное время (более 2-х
месяцев), то извлеките из него элементы питания.

3.

Если сигнал пульта дистанционного управления стал слабым, то замените элементы питания.

4.

Срок службы элементов питания составляет 6 месяцев.

Принцип действия

Режим охлаждения

После того, как на кондиционер подали электропитание и выбрали режим охлаждения, компрессор вса-
сывает пар хладагента при низкой температуре и низком давлении и сжимает его, повышая температу-
ру и давление. Пар охлаждается и конденсируется в наружном теплообменнике, отдавая тепло наружно-
му воздуху. Жидкий хладагент дросселируется, проходя по капиллярной трубке, с понижением давления
и  температуры  и  поступает  во  внутренний  теплообменник.  Здесь  хладагент  испаряется,  отбирая  тепло
от  воздуха  помещения  и  понижая  его  температуру.  Пары  хладагента  снова  всасываются  в  компрессор,
замыкая холодильный цикл. Таким образом, воздух в помещении охлаждается.

Режим обогрева

После того, как на кондиционер подали электропитание и выбрали режим обогрева, срабатывает ревер-
сивный  клапан.  Компрессор  продолжает  работать,  но  пар  хладагента  с  высокой  температурой  и  давле-

нием поступает во внутренний теплообменник. Здесь пар охлаждается и конденсируется, отдавая тепло
воздуху помещения и повышая его температуру. Жидкий хладагент дросселируется, испаряется во внутрен-
нем теплообменнике и снова поступает в компрессор. Таким образом, воздух в помещении нагревается.

Схема холодильного контура

1. Внутренний теплообменник
2. Вентилятор
3. Электродвигатель вентилятора
4. Вентилятор
5. Наружный теплообменник
6. Четырехходовой реверсивный клапан
7. Компрессор
8. Капиллярная трубка

Направление движения хладагента
(режим охлаждения)

Направление движения хладагента
(режим обогрева)

Направление движения воздуха
