Ballu КСR-35/Y - Инструкция по эксплуатации - Страница 15

28

Упаковочный лист

29

Регулирование направления воздушного потока

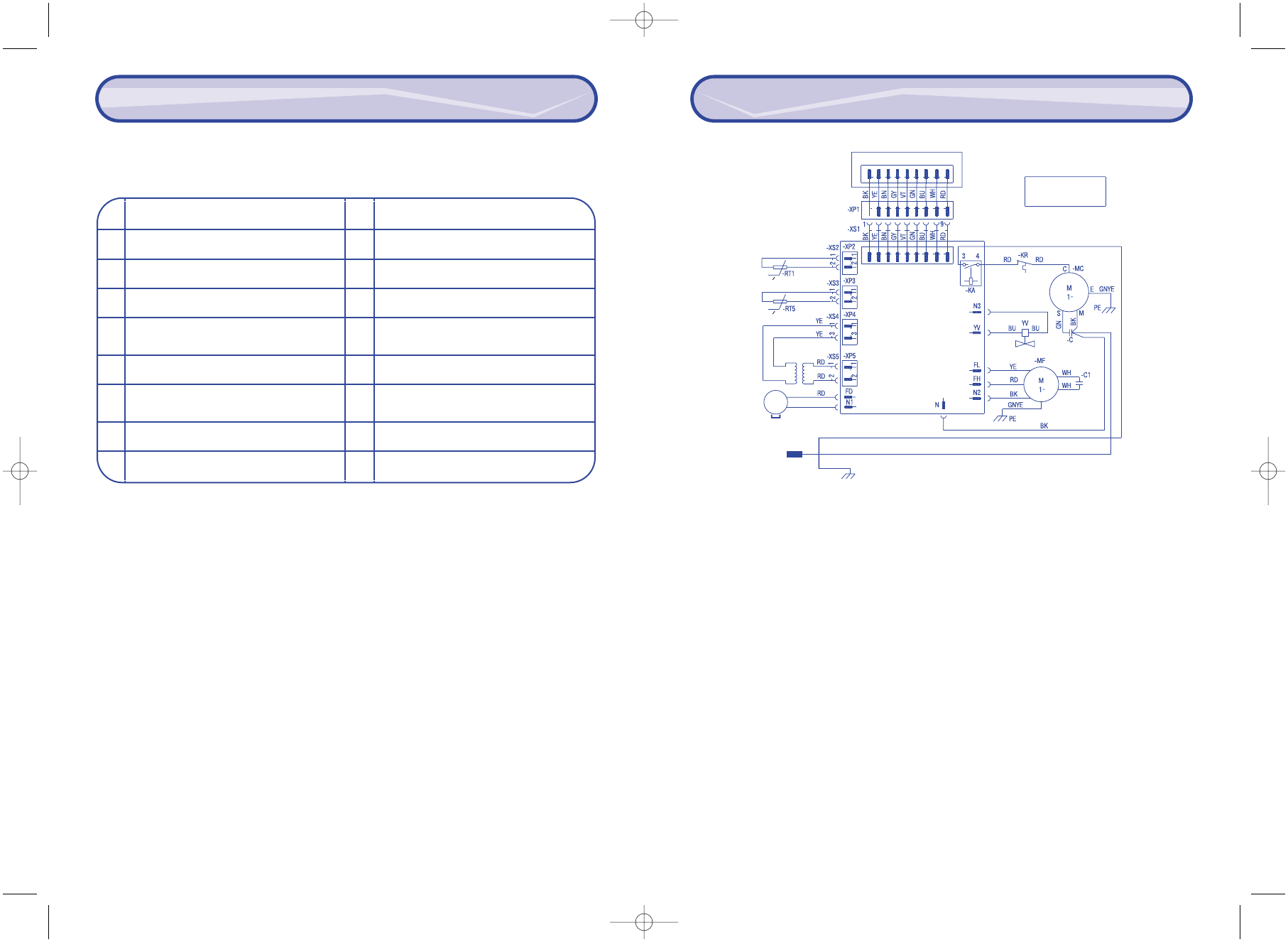

Электрическая схема KCR-25/Y

Внимание!

Данная схема приведена для справки и не может использоваться для ремонта кондиционера. Для
ремонта используйте электрическую схему, помещенную на кондиционере.

GY

Серый

GNYE

Желто-зеленый

RD

Красный

BK

Черный

YE

Желтый

GN

Зеленый

BN

Коричневый

WH

Белый

BU

Синий

PE

Заземление

VT

Фиолетовый

FL

Низкая скорость вращения вентилятора

FH

Высокая скорость вращения вентилятора

AP1

Основная плата управления

MS

Электродвигатель жалюзи

AP2

Плата электропитания

MC

Компрессор

AP3

Плата пульта дистанционного

C

Фазосдвигающий конденсатор

управления

электродвигателя компрессора

RT1

Датчик температуры

C1

Фазосдвигающий конденсатор
электродвигателя компрессора

RT5

Датчик температуры конденсатора

YV

Реверсивный клапан

T

Трансформатор

KR

Защита от перегрузки

MF

Электродвигатель вентилятора

XP

Сетевая вилка

№

Наименование

Кол.

Примечания

1

Кондиционер оконного типа

1

2

Пульт дистанционного управления

1

С двумя элементами питания

3

Руководство по эксплуатации

1

4

Винты для крепления лотка для сбора
и отвода конденсата

4

5

Лоток для сбора и отвода конденсата

1

6

Монтажный уголок для крепления лотка
для сбора и отвода конденсата

1

7

Дренажный шланг

1

8

Резиновая покладка

2

GNYE

~ 220V

50Hz

PE

BN(L)

-XP

BU(N)

-AP2

-AP1

-AP3

0

0

BK
BK

BK
BK

BK

-T

-MS

MS
~1
