30

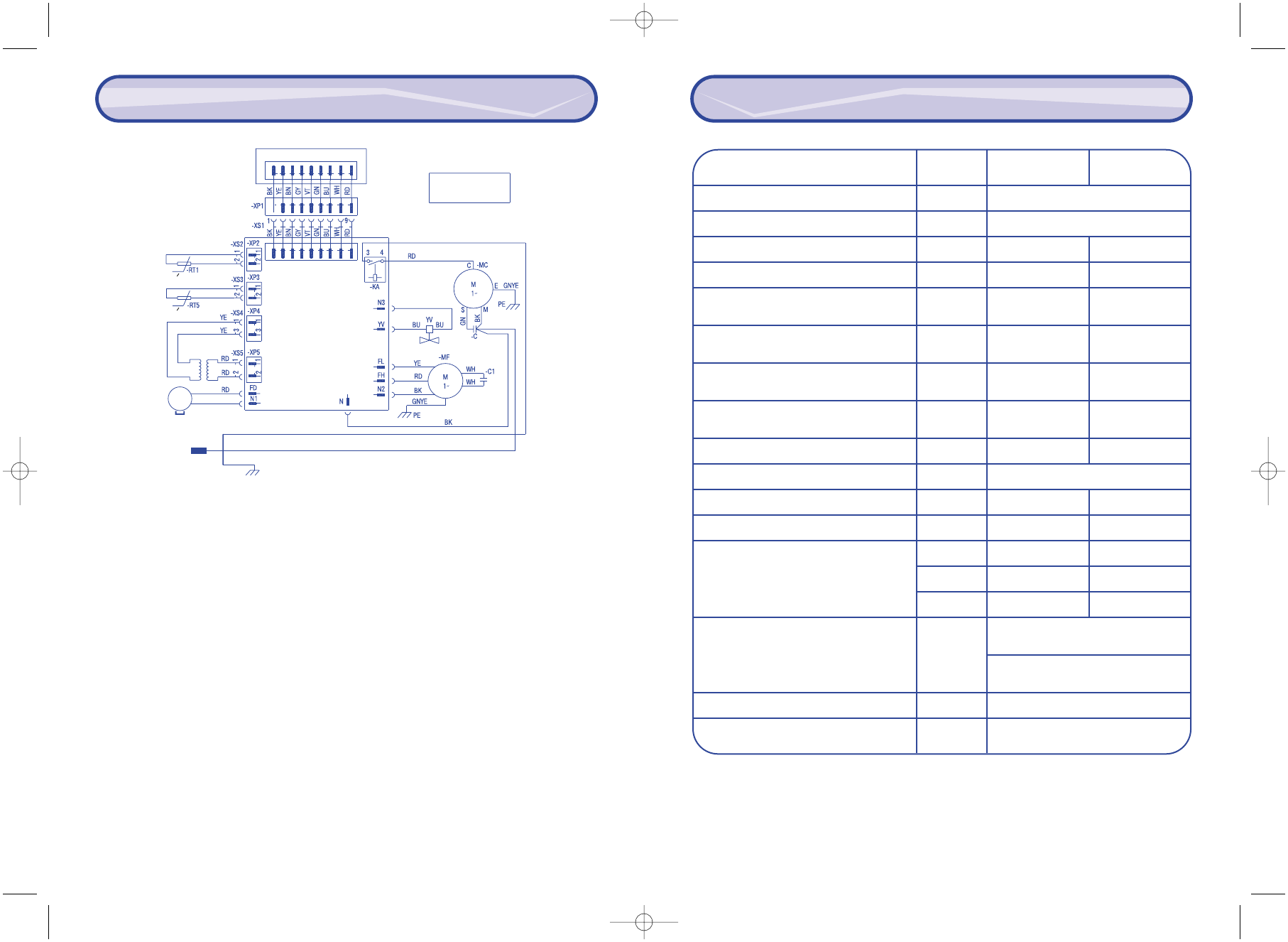

Электрическая схема KCR-35/Y
31
Регулирование направления воздушного потока
Технические характеристики
Внимание!
Данная схема приведена для справки и не может использоваться для ремонта кондиционера. Для
ремонта используйте электрическую схему, помещенную на кондиционере.
GY
Серый
GNYE
Желто-зеленый
RD
Красный
BK
Черный
YE
Желтый
GN
Зеленый
BN
Коричневый
WH
Белый
BU
Синий
PE
Заземление
VT
Фиолетовый
FL
Низкая скорость вращения вентилятора
FH
Высокая скорость вращения вентилятора
AP1
Основная плата управления
MS
Электродвигатель жалюзи
AP2
Плата электропитания
MC
Компрессор
AP3
Плата пульта дистанционного
C
Фазосдвигающий конденсатор
управления
электродвигателя компрессора
RT1
Датчик температуры
C1
Фазосдвигающий конденсатор
электродвигателя компрессора
RT5
Датчик температуры конденсатора
YV
Реверсивный клапан
T
Трансформатор
XP
Сетевая вилка
MF
Электродвигатель вентилятора
GNYE
~ 220V
50Hz
PE
BN(L)
-XP
BU(N)
-AP2
-AP1
-AP3
0
0
BK
BK
BK
BK
BK
-T
-MS
MS
~1
Характеристика
Модель
KCR-25/Y
KCR-35/Y
Номинальное напряжение
В
220
Частота
Гц
50
Холодопроизводительность
Вт
2500
3500
Теплопроизводительность
Вт
2500
3500
Номинальная потребляемая мощность
в режиме охлаждения
Вт
1000
1400
Номинальный потребляемый ток в режиме
охлаждения
А
4.8
6.5
Номинальная потребляемая мощность
в режиме обогрева
Вт
900
1200
Номинальный потребляемый ток в режиме
обогрева
А
4.3
5.8
Расход воздуха
м
3
/ч
460
560
Хладагент
R22
Масса заправляемого хладагента
кг
0.54
0.90
Масса нетто
кг
33
50
Габаритные размеры
Ширина, мм
520
560
Высота, мм
340
400
Глубина, мм
533
631
Температура воздуха в помещении
°C
От 18 до 32 ± 1,5
в режиме охлаждения
От 15 до 32 ± 1,5
в режиме обогрева
Температура наружного воздуха
°С
от -7 до +43
Управление кондиционером
С пульта дистанционного управления
KCR-25Y/35Y 30/4/03 4:51 PM Page 30 DJ DJ Mac HD:Desktop Folder:àÌÒÚÛ͈ËË BALLU:Ballu 17.03:KCR-25Y/35Y:
Содержание
- 2 Используемые обозначения; Перед установкой кондиционера обратите внимание на следующее:
- 3 • Плотно вставьте вил-
- 4 Регулирование направления воздушного потока; Автоматическое поддержание заданной температуры в помещении.; Лицевая панель; Правила безопасной эксплуатации; stop
- 5 Панель индикации; Индикация электропитания
- 6 Срок службы элементов питания составляет 6 месяцев.; Принцип действия; Режим охлаждения; Направление движения воздуха
- 9 Отключение по таймеру.
- 11 Уклон; Требования к месту монтажа; Водопроводная труба Газовая труба
- 12 Установите лоток для сбора и отвода конденсата.; Корпус
- 17 Технические характеристики
