Регулирование направления воздушного потока

Технические характеристики

22

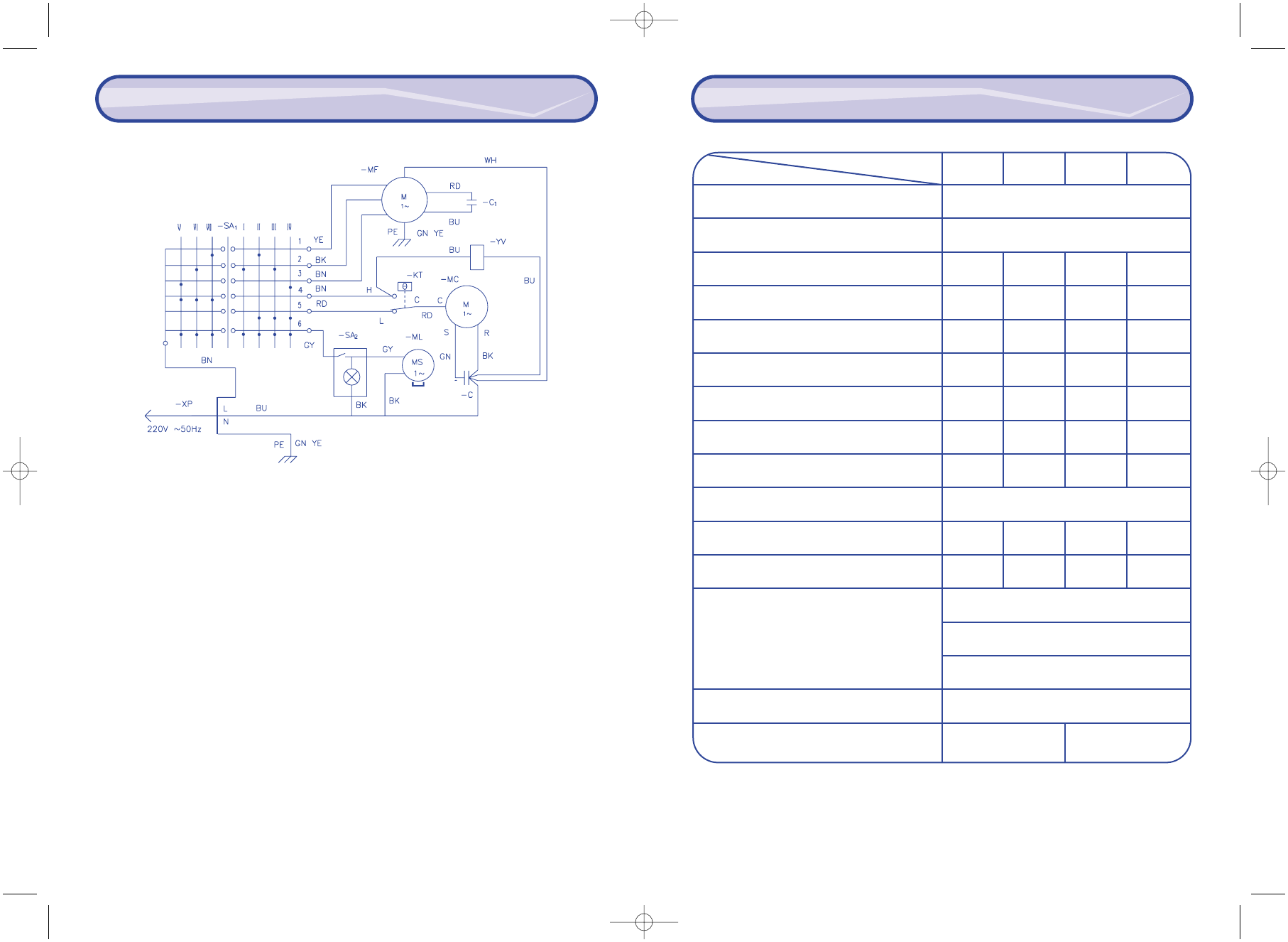

Электрическая схема KCR-60/I1

Внимание!

Данная схема приведена для справки и не может использоваться для ремонта кондиционера. Для
ремонта используйте электрическую схему, помещенную на кондиционере.

GY

Серый

GNYE

Желто-зеленый

RD

Красный

BK

Черный

YE

Желтый

GN

Зеленый

BN

Коричневый

WH

Белый

BL

Синий

PE

Заземление

SA1

Блок выбора режима работы

ML

Электродвигатель жалюзи

SA2

Выключатель привода жалюзи

MC

Компрессор

KT

Реле температуры

C1, C

Фазосдвигающие конденсаторы

MF

Электродвигатель вентилятора

XP

Сетевая вилка

YV

Четырехходовой клапан

KC-50/I1

KC-60/I1

KCR-50/I1

KCR-60/I1

Номинальное напряжение,

В

Модель

Характеристика

220

Частота,

Гц

50

Холодопроизводительность,

Вт

5000

6000

5000

6000

Теплопроизводительность,

Вт

–

–

5000

6000

Номинальная потребляемая мощность
в режиме охлаждения,

2100

2700

2200

2700

Номинальный потребляемый ток
в режиме охлаждения,

9.85

13

10.5

13

Номинальная потребляемая мощность
в режиме обогрева,

–

–

2000

2300

Номинальный потребляемый ток
в режиме обогрева,

–

–

9.5

11

Расход воздуха,

м

3

/ч

780

880

780

880

Хладагент

R22

Масса заправляемого хладагента,

кг

1.38

1.41

1.15

1.52

Масса нетто,

кг

72

78

72

78

Габаритные размеры,

660

436

756

Температура воздуха
в помещении,

15~30±1.5

Температура наружного воздуха,

°C

18~43

5~43

Вт

Вт

Вт

Вт

Ширина, мм

Высота, мм

Глубина, мм

°C
