21

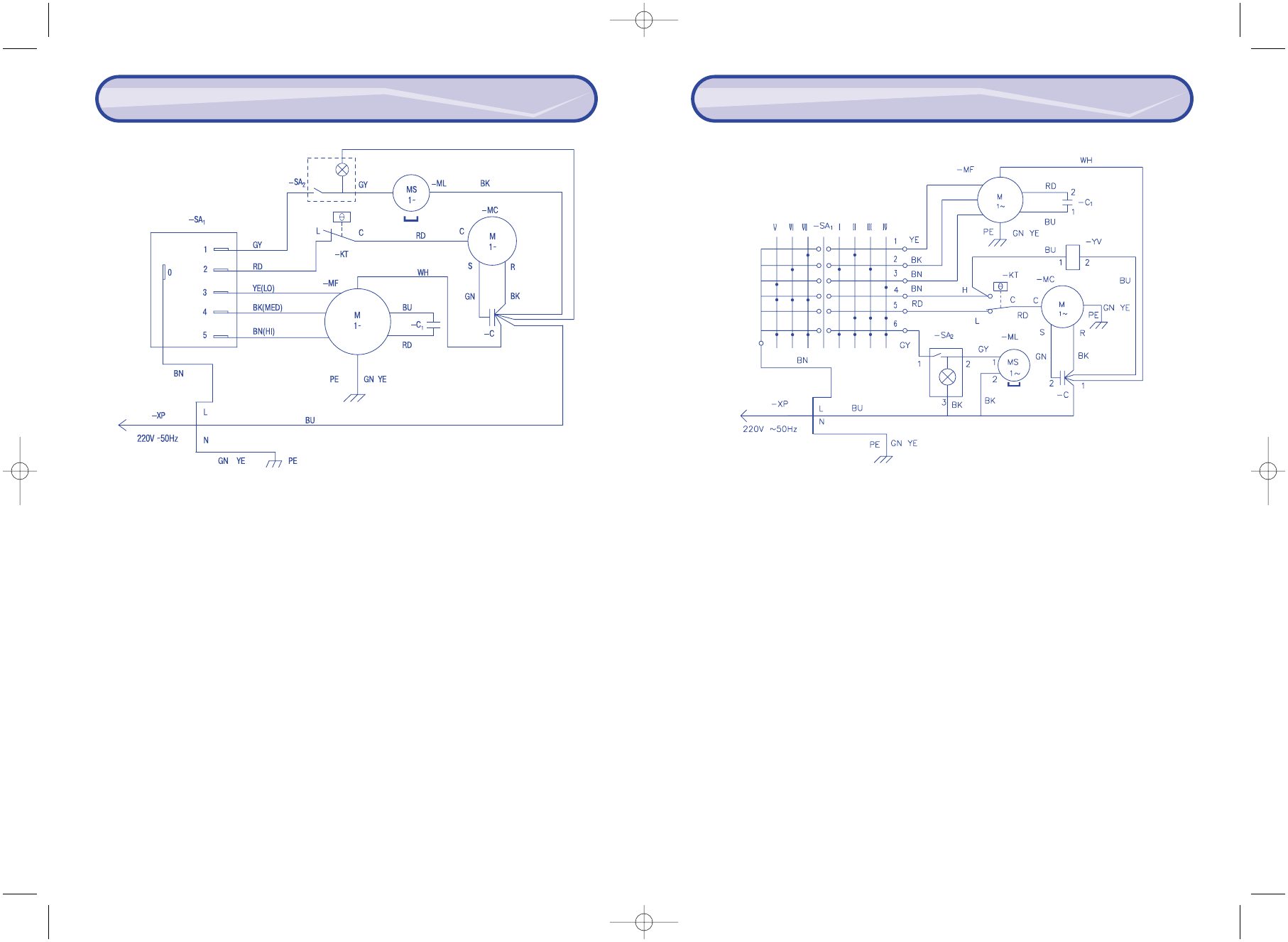

Электрическая схема KCR-50/I1
20
Электрическая схема KC-60/I1
Внимание!
Данная схема приведена для справки и не может использоваться для ремонта кондиционера. Для
ремонта используйте электрическую схему, помещенную на кондиционере.
Внимание!
Данная схема приведена для справки и не может использоваться для ремонта кондиционера. Для
ремонта используйте электрическую схему, помещенную на кондиционере.
GY
Серый
GNYE
Желто-зеленый
RD
Красный
BK
Черный
YE
Желтый
GN
Зеленый
BN
Коричневый
WH
Белый
BL
Синий
PE
Заземление
SA1
Блок выбора режима работы
ML
Электродвигатель жалюзи
SA2
Выключатель привода жалюзи
MC
Компрессор
KT
Реле температуры
C1, C
Фазосдвигающие конденсаторы
MF
Электродвигатель вентилятора
XP
Сетевая вилка
LO
Низкая скорость вращения вентилятора
MED
Средняя скорость вращения вентилятора
HI
Высокая скорость вращения вентилятора
GY
Серый
GNYE
Желто-зеленый
RD
Красный
BK
Черный
YE
Желтый
GN
Зеленый
BN
Коричневый
WH
Белый
BL
Синий
PE
Заземление
SA1
Блок выбора режима работы
ML
Электродвигатель жалюзи
SA2
Выключатель привода жалюзи
MC
Компрессор
KT
Реле температуры
C1, C
Фазосдвигающие конденсаторы
MF
Электродвигатель вентилятора
XP
Сетевая вилка
YV
Четырехходовой клапан
KC/KCR-50L1 60L1 21/4/03 7:04 PM Page 20 DJ DJ Mac HD:Desktop Folder:àÌÒÚÛ͈ËË BALLU:Ballu 17.03:Ready:
Содержание
- 2 Используемые обозначения; Перед установкой кондиционера обратите внимание на следующее:
- 3 • Плотно вставьте вил-
- 4 Правила безопасной эксплуатации; Автоматическое поддержание заданной температуры в помещении.
- 5 Монтаж и эксплуатация кондиционера; Требования к месту монтажа
- 6 Эксплуатация кондиционера
- 7 РЕВЕРСИВНЫЕ МОДЕЛИ
- 10 Неисправности и способы их устранения
