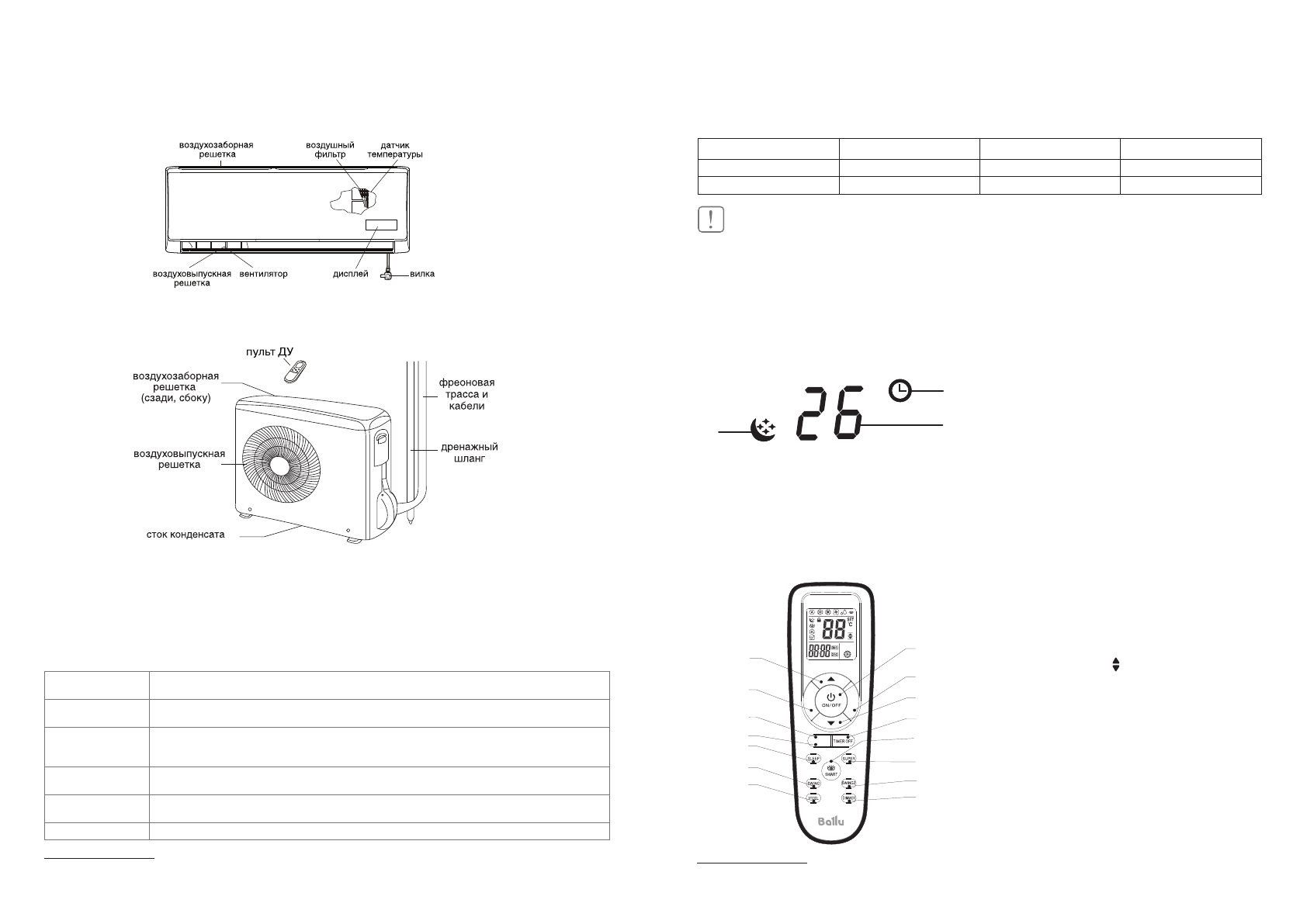

Устройство кондиционера*

Внутренний блок

Наружный блок

Управление кондиционером

ЖК дисплей на внутреннем блоке*

1. Индикатор температуры
2.  Индикатор ночного режима работы
3.  Индикатор работы таймера

Описание пульта дистанционного управления

Устройство кондиционера

ПРИ МЕ ЧА НИЕ:

этот  кон ди ци о нер  со сто ит  из  вну т рен не го  и  на руж но го

бло ков.  Уп рав ле ние  кон ди ци о не ром  воз мож но  с  пуль-

та ДУ.

В комплект сплит-системы (кондиционера возду-
ха) входят: один внутренний блок кондиционера
воздуха с пультом управления в упаковке, один
внешний (наружный) блок кондиционера воздуха
в упаковке, одна инструкция пользователя.

Воздухозаборная
решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на котором
задерживается пыль.

Воздуховыпускная
решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.

Пульт ДУ

С  по мо щью  бес про вод но го  пуль та  ДУ,  мож но  вклю чать  и  вы клю чать  кон ди ци о нер,  вы би рать  ре жим
ра бо ты,  ре гу ли ро вать  тем пе ра ту ру,  ско рость  вра ще ния  вен ти ля то ра,  ус та нав ли вать  ра бо ту  кон ди ци о-
не ра  по  тай ме ру,  ре гу ли ро вать  угол  на кло на  жа лю зи.

Фреоновая трасса

Вну т рен ний  и  на руж ный  бло ки  кон ди ци о не ра  со еди не ны  меж ду  со бой  мед ны ми  труб ка ми  по  ко то-
рым  те чет  фре он.

Наружный блок

В  на руж ном  бло ке  на хо дит ся  ком прес сор,  мо тор  вен ти ля то ра,  теп ло об мен ник  и  дру гие  элек три че с-
кие  ча с ти.

Дренажный шланг

Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

Условия эксплуатации кондиционера

1

2

3

1. Кнопка

включения/выключения

Данная кнопка включает и отключает при-
бор.

2. Кнопка

«MODE»

С помощью данной кнопки выбираются режи-
мы работы: охлаждение (индикатор «Cool»),
осушение (индикатор «Dehumidifi er»), венти-
ляция (индикатор «Fan»), обогрев («Heating»).

3.

Кнопка «FAN SPEED»

С помощью данной кнопки выбирается ско-
рость вращения вентилятора: автоматиче-
ская (индикатор «Auto») высокая (индикатор
«High»), средняя (индикатор «Med»), низкая
(индикатор «Low»).

4,5.  Кнопки «Вверх» и «Вниз»

С помощью данных кнопок Вы можете либо
устанавливать желаемую температуру в по-
мещении, либо после нажатия кнопок «Clock»
и «Timer» устанавливать время, а также время
на включение/отключение прибора.

6. Кнопка

«SMART»

Используется для включения и отключения
автоматического режима работы.

7.

Кнопка «SWING», « SWING»

Управление направлением воздушного пото-
ка по вертикали.

8. Кнопка

«SLEEP»

Кнопка используется для включения или от-
ключения ночного режима работы.

9. Кнопка

«DIMMER»

Нажмите ее для отключения дисплея вну-
треннего блока, для включения нажмите лю-
бую кнопку.

10. Кнопка

«CLOCK»

Данная кнопка при использовании кнопок 4
и 5 устанавливает время.

* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.

15

7

8

10
11

3

4

1

2

5

12

13

18
9

6

TIME ON/CLOCK

FAN

MODE

Условия эксплуатации
кондиционера

ВНИМАНИЕ!

1.  Ес ли  ука зан ные  ус ло вия  экс плу а та ции  не  вы пол-

ня ют ся,  то  сра ба ты ва ют  ус т рой ства  за щи ты,  что
ве дет  к  на ру ше нию  нор маль ной  ра бо ты  аг ре га та.

2.  Влаж ность  воз ду ха  в  по ме ще нии  не  долж на

пре вы шать  80%.  Ес ли  это  ус ло вие  не  вы пол ня-
ет ся,  то  на  по верх но с ти  кон ди ци о не ра  мо жет
об ра зо вать ся  кон ден сат.

Режим работы

Ох лаж де ние

Обогрев

Осушение

Воз дух в по ме ще нии

От +16 °С до +30 °С

Не вы ше +30 °С

От +16 °С до +30 °С

На руж ный воз дух

От +18 °С до +43 °С

От -7 °С до +24 °С

От +11 °С до +43 °С

* Панель управления Вашего кондиционера визуально может отли-
чаться. Функции дисплея при этом остаются те же.
