9

окружающего  воздуха  поддерживалась  в  пределах  от  1

°

С  до  40

°

С.  При

температуре окружающего воздуха выше 30

°

С забор воздуха рекомендуется

осуществлять  не  из  помещения  или  принимать  специальные  меры  для

уменьшения температуры окружающего компрессор воздуха.

6.3.3

Всасываемый компрессором воздух не должен содержать пыли, паров

любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных

растворителей или красителей, токсичных дымов любого типа.

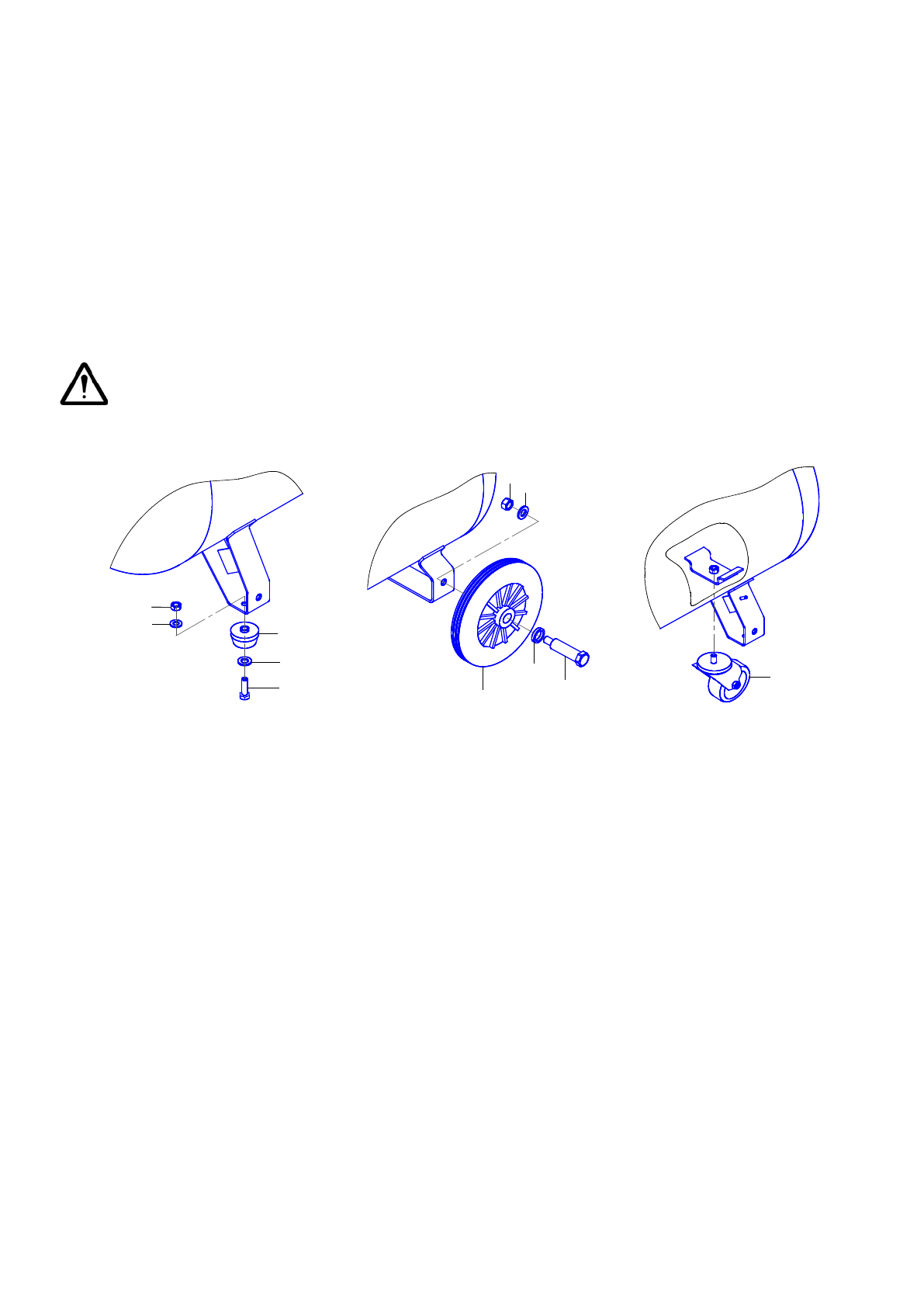

6.3.4

Установите  на  опоры  ресивера

колеса  и  амортизаторы

в  соответствии  с

рисунками 1, 2

, 3.

Не допускается устанавливать на компрессор амортизаторы

и  колеса,  не  предусмотренные  конструкцией  (не  входящие  в  комплект

изделия).

ЗАПРЕЩАЕТСЯ: ЖЕСТКО КРЕПИТЬ КОМПРЕССОР К ПОЛУ ИЛИ ФУНДАМЕНТУ,

А  ТАК  ЖЕ  ЭКСПЛУАТИРОВАТЬ  КОМПРЕССОР  БЕЗ  КОЛЕС  (ИЛИ  КОЛЕС  И

АМОРТИЗАТОРОВ) И НА ПОДДОНЕ!

1

4

2

3

4

1

4

2

3

4

Рисунок 1

Рисунок 2

Рисунок 3

6.3.5

Разместите  компрессор  на  ровной  горизонтальной  поверхности,  для

обеспечения  оптимальной  смазки  всех  его  узлов  и  наиболее  полного  слива

конденсата  из  ресивера.

Пол  помещения  в  месте  установки  компрессора

должен  быть  ровным  с  нескользящей  поверхностью,  маслоустойчивым  и

выполненным из несгораемого износоустойчивого материала.

6.3.6

Обеспечьте  свободный  доступ  к  выключателю

,

крану

подачи  воздуха

потребителю

и

конденсатоотводчику. Для обеспечения хорошей вентиляции

и  эффективного  охлаждения  необходимо,  чтобы  компрессор  находился  на

расстоянии не менее 1 м

от стены.

1

2

3

5

4

1

2

3

5

4

1 -

Амортизатор

2 -

Болт М10

3 -

Гайка М10

4 -

Шайба 10

1 -

Болт

2 -

Шайба

3 -

Колесо

4 -

Гайка М1

2

5 -

Шайба 1

2

1

1

1 -

Колесо поворотное
