PATRIOT REMEZA СБ 4/С-100 LB 30 A - Инструкция по эксплуатации - Страница 15

15

5

2

3

4

6

7

8

9

11

10

12

13

16

14

15

5

2

3

4

6

7

8

9

11

10

12

13

16

14

15

11

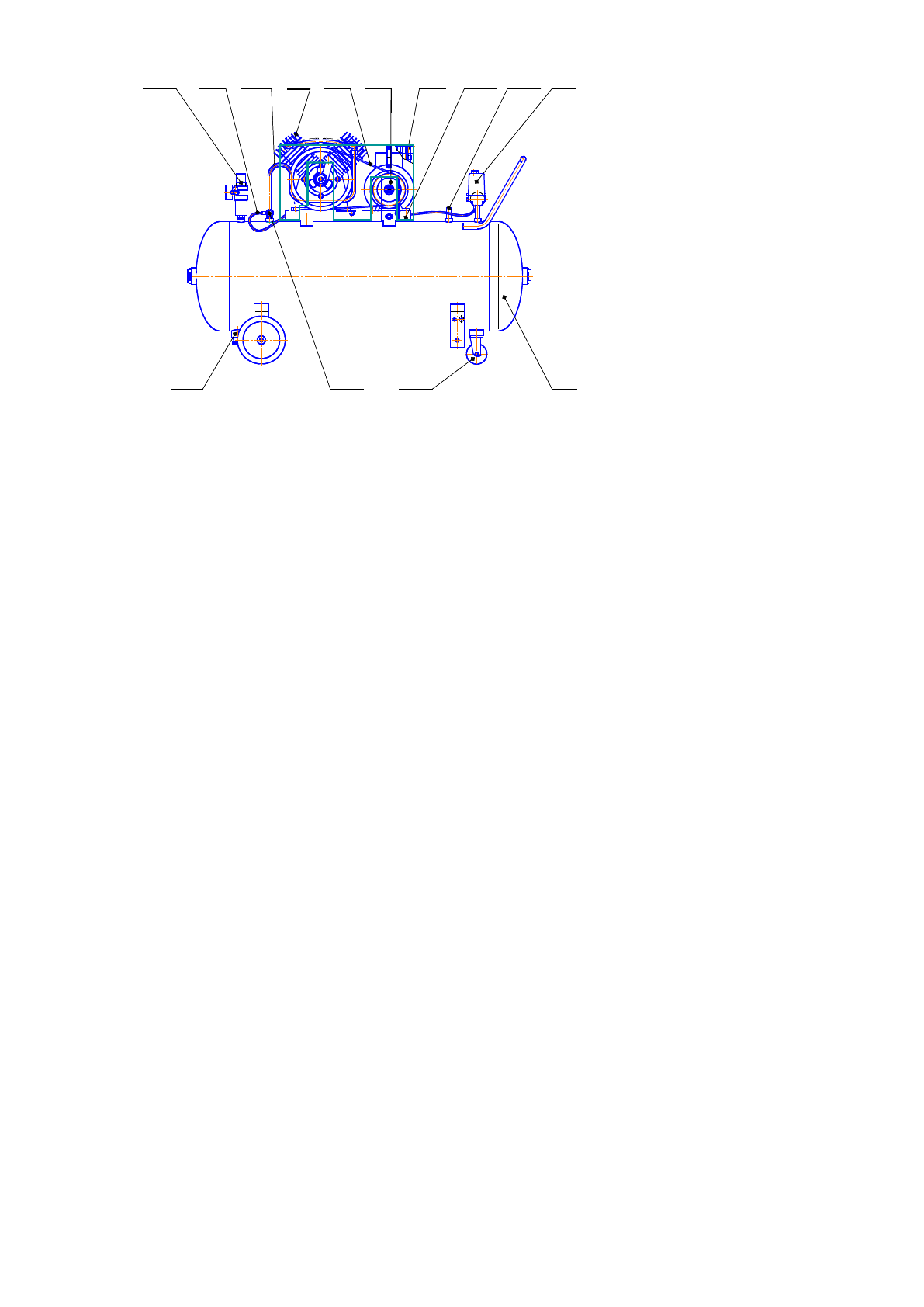

Рисунок 9

 -

Общий вид компрессоров

СБ4/

C-200.LB30,

СБ4/

C-200.LB30

А

1 -

Блок  поршневой

предназначен  для  выработки  сжатого  воздуха.

Смазка

трущихся  поверхностей  деталей  блока  поршневого  осуществляется

разбрызгиванием масла.

2 -

Электродвигатель

предназначен для привода блока поршневого.

5 -

Ресивер

служит  для  сбора  сжатого  воздуха,  устранения  пульсации

давления,  отделения  конденсата;  является  корпусом,  на  котором

смонтированы узлы и детали компрессора.

6

-

Защитное  ограждение

предохраняет  от  случайного  прикосновения  к

движущимся частям привода установки.

7

-

Прессостат

служит  для  обеспечения  работы  компрессора  в

автоматическом  режиме,  поддержания  давления  в  ресивере

в

заданном диапазоне

.

8 -

Выключатель

предназначен для пуска и остановки компрессора.

9

-

Манометр

предназначен для контроля давления в ресивере.

10 -

Клапан  предохранительный

служит  для  ограничения  максимального

давления  в  ресивере  и  отрегулирован  на  давление  открывания,

превышающее давление нагнетания не более чем на 10%.

12 -

Клапан  обратный

обеспечивает  подачу  сжатого  воздуха  в  направлении

от блока поршневого к ресиверу.

13 -

Конденсатоотводчик

предназначен  для  удаления  скопившегося  в

ресивере

конденсата и масла.

14 -

Регулятор  давления

служит

для  уменьшения  давления  до  требуемого

рабочего  в  подсоединенных  пневматических  инструментах  и

является

дополнительным устройством

.

15 -

Платформа

предназначена  для  монтажа  блока  поршневого,  двигателя,

клиноременной передачи и защитного ограждения.

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

14 -

Регулятор давления

15 -

Платформа

16 –

Колеса
