13

электродвигатель  и  произойдет  сброс  давления  из  нагнетательного

воздухопровода и поршневого блока

.

2

Снизить давление в ресивере до атмосферного.

3

Выключить  вводной  выключатель  или  отсоединить  от  электрической

сети вилку питающего кабеля компрессора.

7

Устройство и порядок работы

7.1

Устройство

7.1.1

Общий вид компрессоров показан на рисунках

6, 7

, 8

, 9

.

9

10

14

7

8

6

4

2

3

1

11

12

5

16

15

13

16

9

10

14

7

8

6

4

2

3

1

11

12

5

16

15

13

16

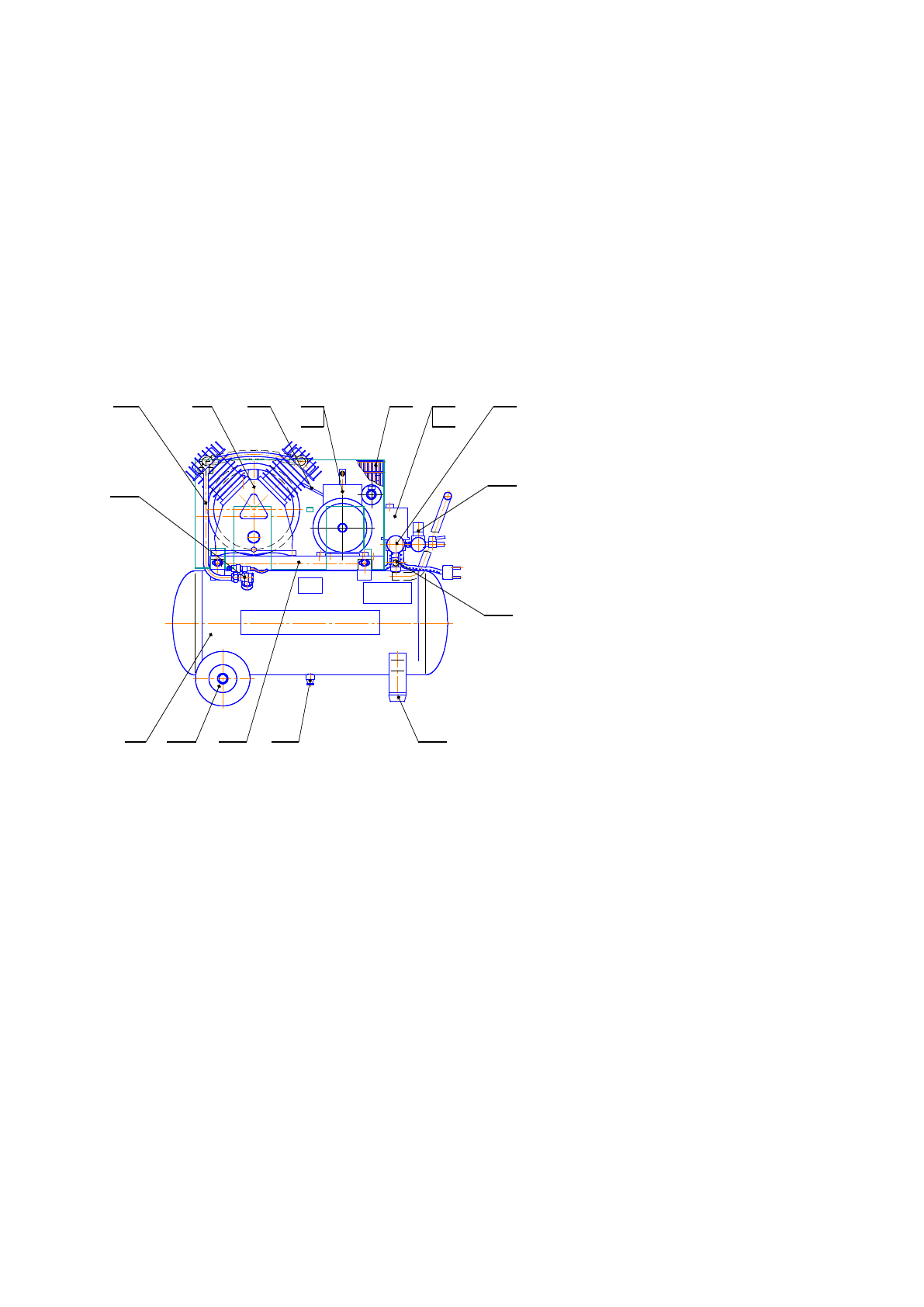

Рисунок 6

 -

Общий вид компрессоров

СБ4/

C-50.LB30,

СБ4/

C-50.LB30

А

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

14 -

Регулятор давления

15 -

Платформа

16 -

Колеса и амортизаторы
