13

6.6.5

При  необходимости  настройте  регулятор  давления  (при  его  наличии)  в

соответствии с 7.3.1.


6.7

Остановка

ПРЕДУПРЕЖДЕНИЕ:  НЕ  ОТСОЕДИНЯЙТЕ  ОТ  ЭЛЕКТРИЧЕСКОЙ  СЕТИ  ВИЛКУ
ПИТАЮЩЕГО КАБЕЛЯ ПРИ РАБОТАЮЩЕМ КОМПРЕССОРЕ!


6.7.1

Для остановки компрессора необходимо:

1

Выключить  компрессор  выключателем  на  прессостате.  Для  этого

необходимо  переключить  выключатель  в  положение  "OFF"  или  "О",  в
зависимости  от  исполнения  (см.  рисунок  3).  После  этого  остановится
электродвигатель  и  произойдет  сброс  давления  из  нагнетательного
воздухопровода и поршневого блока.

2

Снизить давление в ресивере до атмосферного.

3

Выключить  вводной  выключатель  или  отсоединить  от  электрической

сети вилку питающего кабеля компрессора.



7

Устройство и порядок работы

7.1

Устройство

7.1.1

Общий вид компрессоров показан на рисунках 4, 5, 6, 7, 8, 9.

5

2

6

7

1

1

1

7

1

2

1

3

1

3    4

8

9

1

8

2

1

2

1

1

0

5

2

6

7

1

1

1

7

1

2

1

3

1

3    4

8

9

1

8

2

1

2

1

1

0

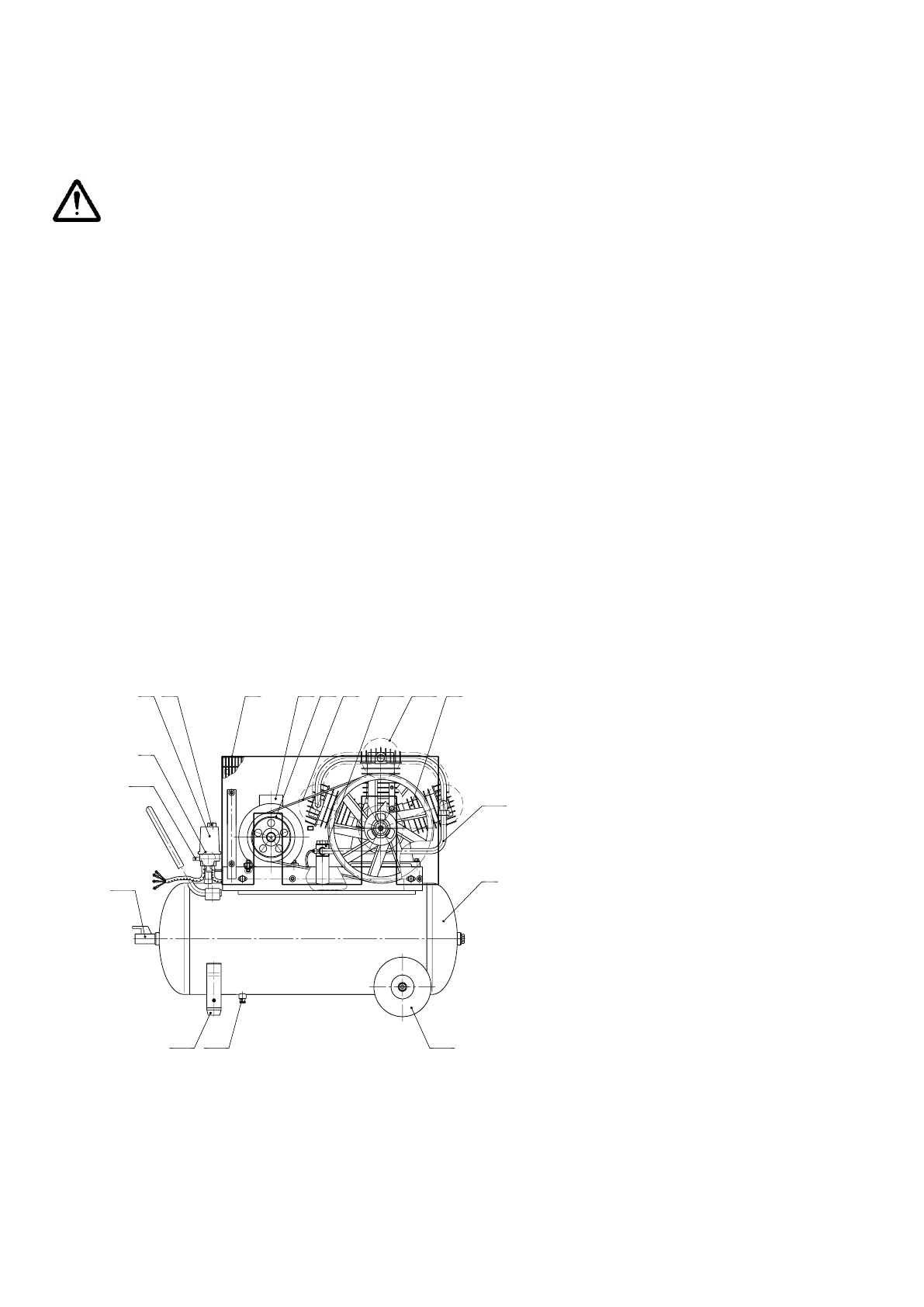

Рисунок 4 - Общий вид компрессора СБ4/Ф-100.LB75

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

17 -

Кран

18 -

Воздушный фильтр

21 -

Колеса и амортизаторы
