ПРЕДУПРЕЖДЕНИЕ:  ПРИ  ЭЛЕКТРИЧЕСКОМ  ПОДСОЕДИНЕНИИ  ОСОБОЕ
ЗНАЧЕНИЕ  ИМЕЕТ  ЧЕРЕДОВАНИЕ  ФАЗ,  ТАК  КАК  ЭТО  ОПРЕДЕЛЯЕТ
НАПРАВЛЕНИЕ  ВРАЩЕНИЯ  ВАЛА  ЭЛЕКТРОДВИГАТЕЛЯ,  КОТОРОЕ  ДОЛЖНО
СООТВЕТСТВОВАТЬ  НАПРАВЛЕНИЮ,  УКАЗАННОМУ  НА  ЛОПАСТИ  ШКИВА-
ВЕНТИЛЯТОРА  ПОРШНЕВОГО  БЛОКА  ИЛИ  СТРЕЛКЕ,  РАСПОЛОЖЕННОЙ  НА
КРЫШКЕ  ВЕНТИЛЯТОРА  ЭЛЕКТРОДВИГАТЕЛЯ.  ВРАЩЕНИЕ  ВАЛА  В
ОБРАТНОМ НАПРАВЛЕНИИ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ КОМПРЕССОРА!


6.5.5

Для контроля направления вращения:

1

Проверьте,  чтобы  выключатель  на  прессостате  находился  в
выключенном  положении  "OFF"  или  "О",  в  зависимости  от  исполнения
(см. рисунок 3).


О и ли O FF (В Ы КЛ .)

I

и ли A U TO (А В ТО М А Т

)

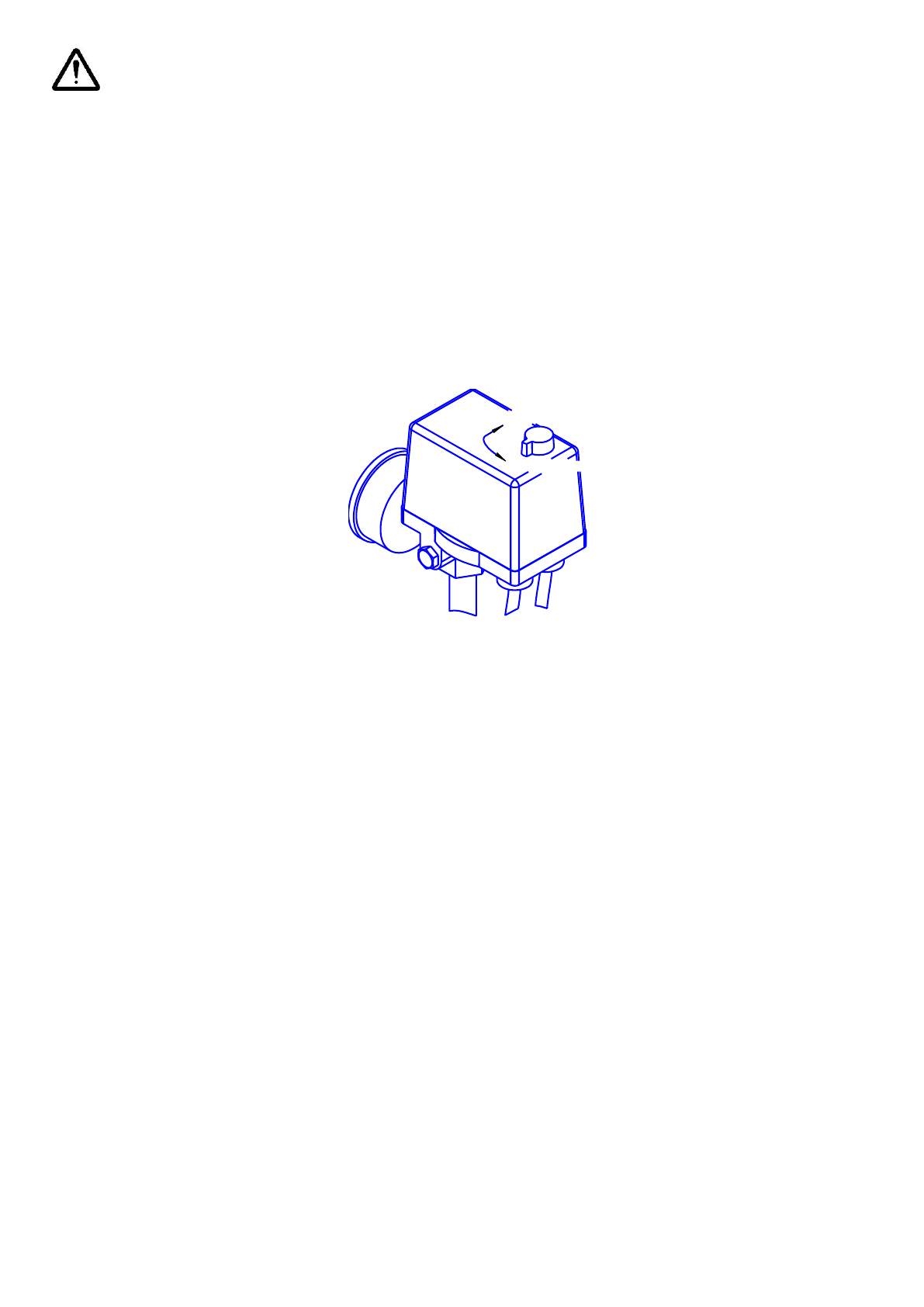

Рисунок 3

2

Подключите  питающий  кабель  компрессора  или  подсоедините  вилку

питающего кабеля компрессора к электрической сети.

3

Включите вводной выключатель, если подсоединение было выполнено

через него.

4

В

компрессоре

СБ4/Ф-500.LB75Т

переключите

поворотные

выключатели  поз.  25,  расположенные  на  пульте  управления  (см.
рисунок 9), в положение "I".

5

Включите  компрессор  выключателем  на  прессостате  и  сразу  же

выключите.  Для  этого  необходимо  переключить  выключатель  в
положение  "AUTO"  и  сразу  же  переключить  назад  в  положение  "OFF",
или  в  зависимости  от  исполнения  в  положение  "I"  и  сразу  же
переключить назад в положение "O".

6

Если  шкив-вентилятор  поршневого  блока  вращается  по  направлению

стрелки,  то  направление  движения  правильное,  в  противном  случае
необходимо  поменять  местами  два  фазных  провода  в  точке
подключения к электрической сети.
