www.kraton.ru
Устройство и принцип работы ком-
прессора
•
Общий вид компрессора показан на ри-
сунках B и C, его подробное устройство
приведено на схеме сборки.
•
Компрессор (см. рис. B, C и схему сбор-
ки) состоит из следующих основных узлов
и деталей: ресивера 1, электродвигателя
5, защитного ограждения клиноремен-
ной передачи 6, компрессорного блока
8, блока управления 10 и других узлов.
Электродвигатель 5 с компрессорным
блоком 8 смонтированы на платформе
12, приваренной к ресиверу 1.
•
Для перемещения на небольшие рас-
стояния компрессор оснащен рукояткой
9, поворотным колесом 11 и колесами 13.
•
Одноступенчатый, двухрядный двухци-
линдровый, поршневой, компрессорный
блок 8 с воздушным охлаждением пред-
назначен для всасывания атмосферного
воздуха, его сжатия и нагнетания в ре-
УСТРОЙСТВО КОМПРЕССОРА
16
19
14
17
18
15
14. Окно контроля уровня масла
15. Кнопка пуска
16. Реле давления
17. Манометр давления сжатого воздуха
в ресивере
18. Кран воздушный
19. Клапан предохранительный
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПРЕССОРА
перед каждым запуском проверять уро-
вень и состояние компрессорного масла
в картере компрессорного блока.
•
Необходимо произвести замену масла
через первые 30 часов работы, а затем
через каждые 150 часов эксплуатации
компрессора.
• ВНИМАНИЕ!
Замену масла необходимо
производить полностью, не доливая и не
смешивая его с другим маслом.
• ВНИМАНИЕ!
Немедленно замените
компрессорное масло в следующих слу-
чаях:
— при побелении и помутнении масла,
означающего присутствие воды;
— при потемнении масла, означающего
сильный перегрев;
— при присутствии в масле посторонних
примесей.
• ВНИМАНИЕ!
Не выливайте отработан-
ное компрессорное масло на почву, грунт,
в водоемы. Отработанное компрессор-
ное масло должно быть собрано в герме-
тичную емкость и передано в пункт сбора
технологических отходов для дальнейшей
переработки или утилизации.
Техническое обслуживание и освиде-
тельствование ресивера
•
Для безопасной эксплуатации ресивера
необходимо выполнять следующее:
— ежегодно (или чаще) проводить наруж-
ный осмотр всех сварных швов и поверх-
ности ресивера;
— ежегодно (или чаще) производить про-
верку исправности действия арматуры,
контрольно-измерительных приборов и
предохранительных устройств;
— один раз в четыре года производить
с помощью эндоскопа через отверстия
штуцеров внутренний осмотр состояния
стенок корпуса ресивера на предмет их
коррозии;
— один раз в четыре года производить
контроль толщины стенки корпуса реси-
вера ультразвуковым методом. Толщина
стенки должна проверяться в местах,
наиболее подверженных коррозии. Наи-
более подверженным коррозии в данной
конструкции горизонтального ресивера
является его нижняя часть, охватывае-
мая углом 30
0
в обе стороны относитель-
но вертикальной плоскости, проходящей
через его ось, а также околошовные зоны
шириной 20 мм вдоль сварных швов;
— периодически, не реже одного раза в
2 года проводить гидравлические испыта-
ния ресивера, в последующем по резуль-
татам контроля и испытаний.
•
Техническое освидетельствование ре-
сивера проводится лицом, ответственным
по надзору за исправным состоянием и
безопасной эксплуатацией ресивера (со-
суда). Гидравлические испытания должна
проводить организация, имеющая раз-
решение (лицензию) на производство ги-
дравлических испытаний.
•
Ремонт ресивера заключается в вос-
становлении защитного покрытия и за-
мене арматуры, контрольно-измери-
тельных приборов и предохранительных
устройств, степень износа которых не
обеспечивает надежность дальнейшей
работы компрессора.
• ВНИМАНИЕ! Вмешательство в кон-
струкцию (переделка, приварка, врез-
ка и установка устройств, нарушающих
целостность ресивера) категорически
запрещено.
•
Правильный уход и техническое обслу-
живание, т.е. чистка, мойка, ревизия и
контроль над техническим состоянием
узлов и деталей, выполнение мелких ре-
монтных работ, гарантируют безотказную
и безаварийную работу ресивера и само-
го компрессора.

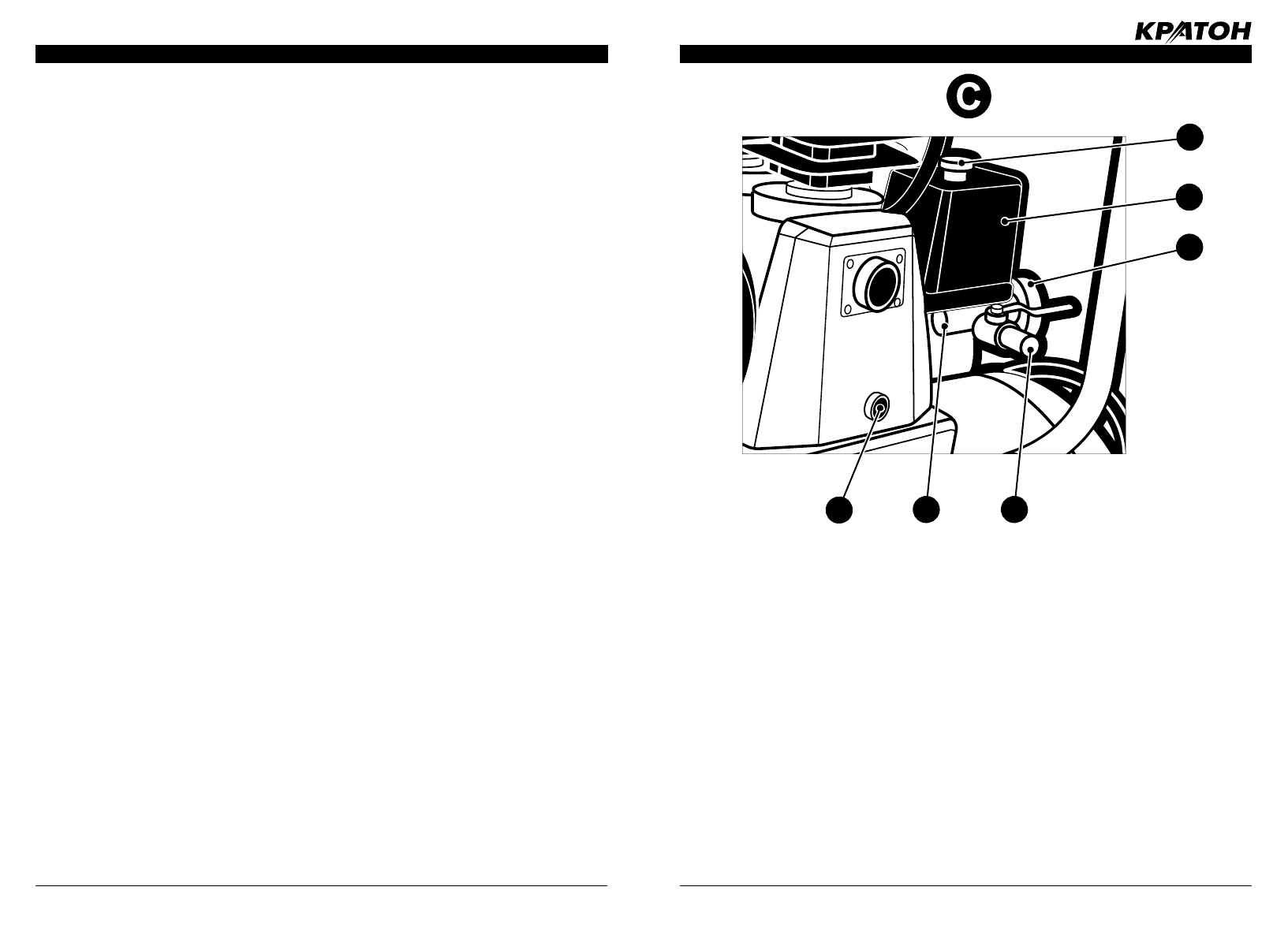

Рисунок C — блок управления.
