www.kalibrcompany.ru
7
Калибр Руководство по эксплуатации
1.3 Комплектация
Компрессор поставляется в продажу в следующей комплектации*:
Компрессор
1
Воздушный фильтр
3
Колесо с крепежом
3
Руководство по эксплуатации
1
Упаковка
1
* в зависимости от поставки комплектация может изменяться

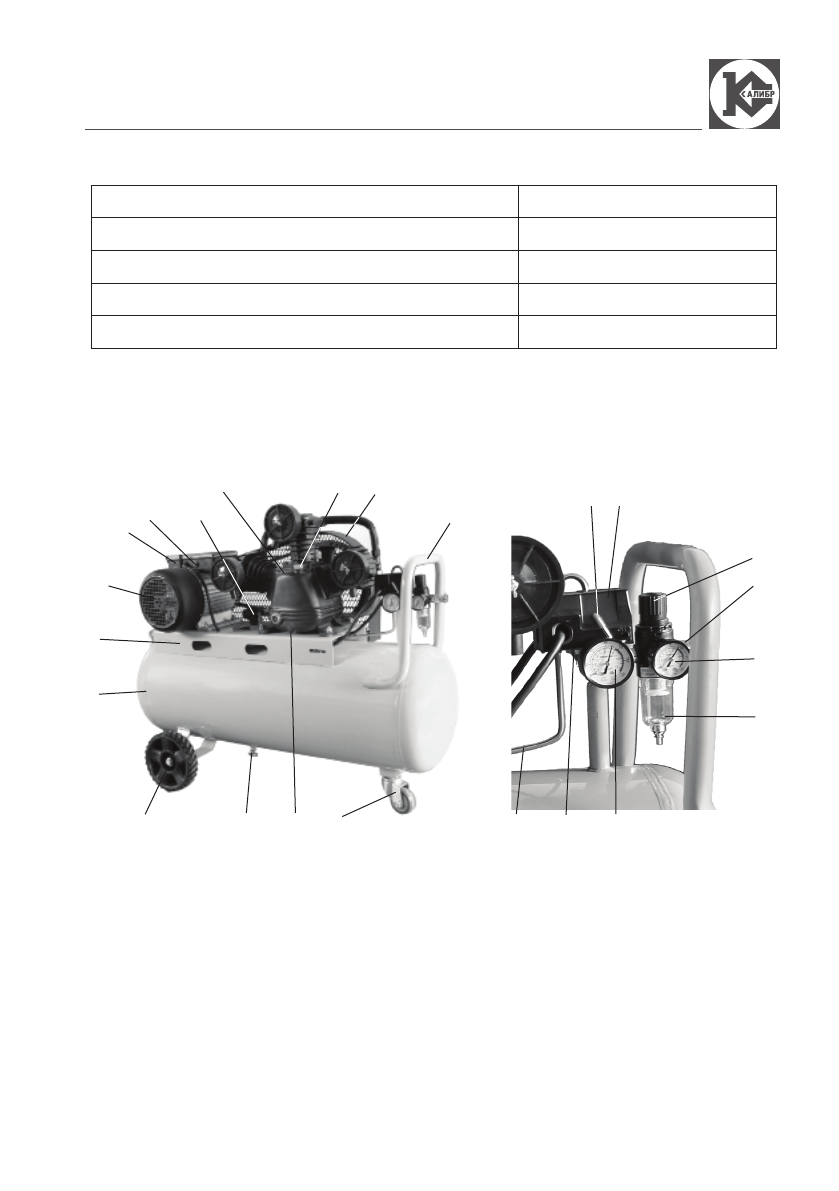

1.4 Общий вид
Общий вид компрессора представлен на рисунке 1.
1
- ресивер;
2
– платформа;
3
– электродвигатель;
4
– конденсаторная коробка;
5
– тепловое реле;
6
– блок цилиндров;
7
- рычаг включения реле давления;
8
– реле
давления;
9
– рукоятка редукционного клапана;
10
– выходной штуцер (быстроразъёмный)
сжатого воздуха;
11
– вентиль слива конденсата;
12
– клапан предохранительный;
13
– пробка маслосливного отверстия;
14
– пробка маслозаливной горловины;
15
–
разгрузочный воздухопровод;
16
– защитная решётка ремня;
17
- колесо;
18
- колесо
поворотное;
19
- обратный клапан;
20
- манометр давления в ресивере;
21
- манометр
давления в выходном штуцере;
22
- влагоотделитель;
23
- ручка транспортировочная;
24
- воздушный фильтр;
25
- окно контроля уровня масла.
рис.1
1
2
3
4
5
6
7 8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
