14
Comaro
ВИНТОВОЙ КОМПРЕССОР SB
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

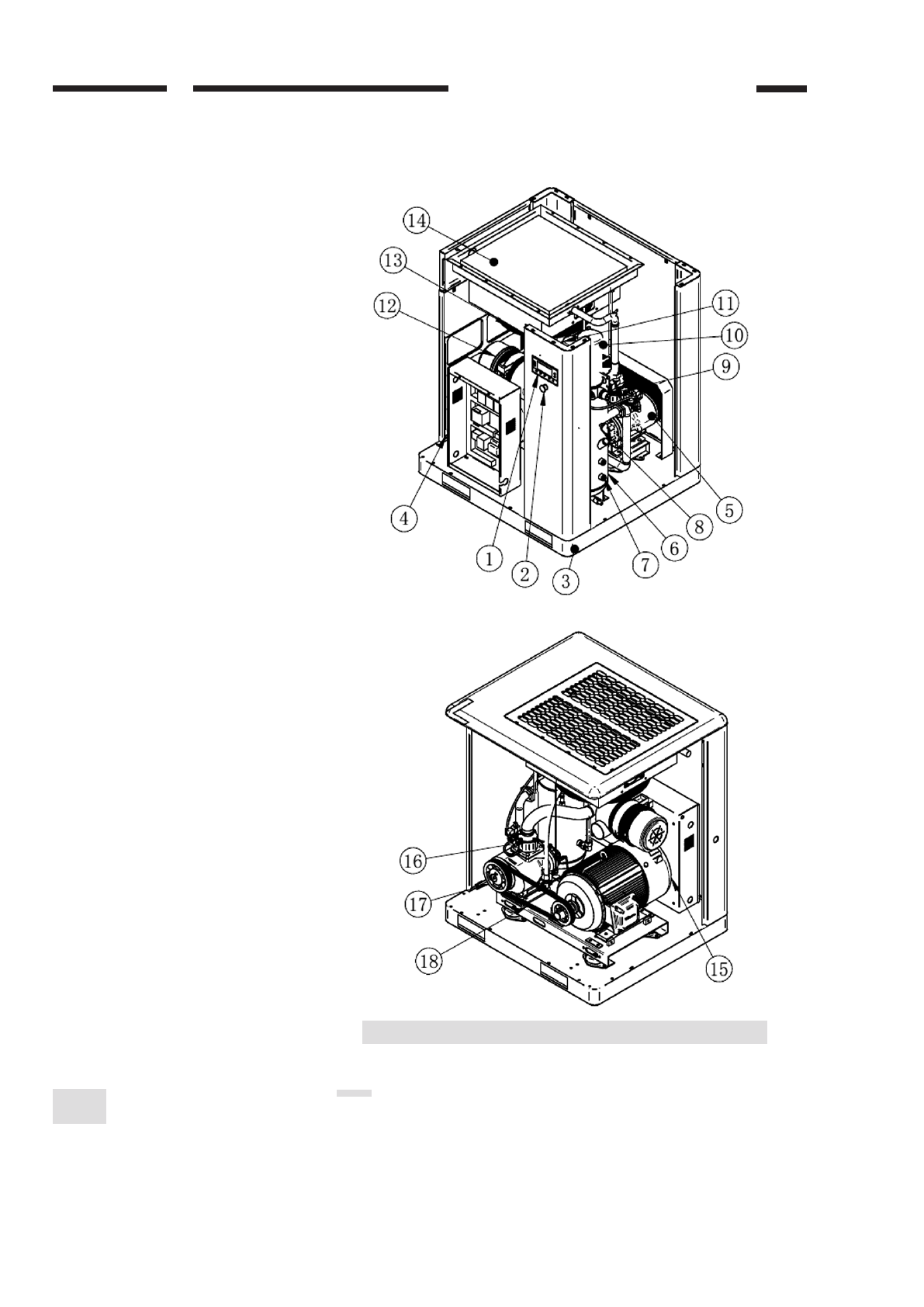

Системы компрессора
1. Блок управления
2. Кнопка аварийного останова
3. Корпус
4. Электрический щит
5. Винтовой блок
6. Масляный резервуар
7. Масломерное стекло
8. Манометр
9. Клапан
10. Воздушно-масляный сепаратор
11. Масляный фильтр
12. Воздушный фильтр
13. Осевой вентилятор
14. Радиатор
15. Электродвигатель
16. Впускной клапан
17. Шкив
18. Клиновой ремень
Рис. 4.2 Схема винтового компрессора серии SB
4.2.1
Воздушная система
―
Атмосферный воздух всасывается через воздушный фильтр и проходит через впуск-
ной клапан в винтовой блок для сжатия. В винтовой блок непрерывно впрыскивает-
ся масло для обеспечения смазки и охлаждения. Сжатая воздушно-масляная смесь
поступает в воздушно-масляный резервуар для предварительного разделения, а
затем подается в воздушно-масляный сепаратор. После разделения воздуха и масла,
сжатый воздух проходит через клапан минимального давления и вторичный охлади-
тель, и затем поступает в воздушный резервуар. Далее сжатый воздух подается из
воздушного резервуара в трубопроводную сеть пользователя.
