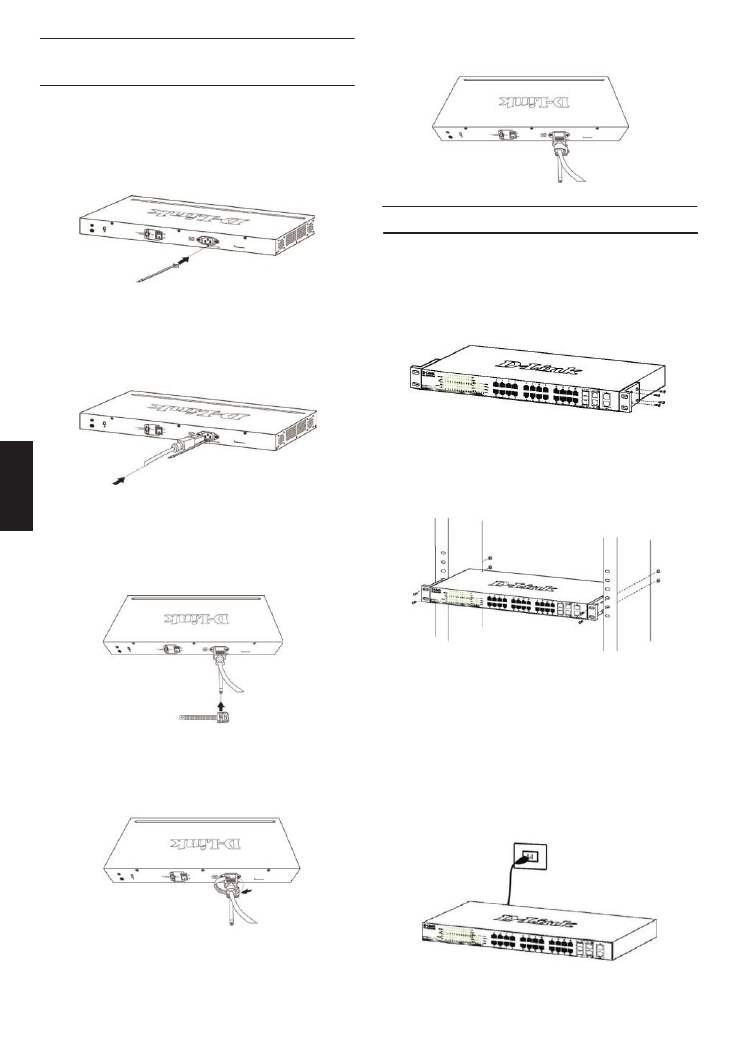

Установка фиксатора для кабеля
питания

Для предотвращения случайного отключения кабеля
питания рекомендуется установить фиксатор.

1.

Установите стяжку замком вниз в отверстие,
расположенное под разъемом питания.

Рис. 3-1. Установка кабельной стяжки на

коммутатор

2.

Подключите кабель питания к коммутатору.

Рис. 3-2.  Подключение кабеля питания к

коммутатору

3.

Наденьте зажим на стяжку и сместите его в
сторону разъема питания.

Рис. 3-3.  Установка зажима на стяжку

4.

Оберните  ленту  зажима  вокруг  кабеля  питания  и
вставьте ее в фиксирующий замок.

Рис. 3-4.  Фиксация кабеля питания

5.

Затяните ленту зажима для надежной фиксации
кабеля питания.

Рис. 3-5.  Фиксация кабеля питания

Установка в  стойку

Коммутатор может быть установлен в 19-дюймовую

стойку EIA, которая, как правило, размещается в
серверной комнате вместе с другим оборудованием.
Прикрепите кронштейны к боковым панелям
коммутатора и зафиксируйте их  с помощью входящих
в комплект поставки винтов.

Рис. 4.  Крепление кронштейнов

Установите  коммутатор  в  стойку  и  закрепите  его  с
помощью винтов, входящих в комплект поставки стойки.

Рис. 5.  Установка коммутатора в стойку

Шаг 3 – Подключение кабеля
питания переменного тока

Подключите  кабель  питания  переменного тока  к
соответствующему  разъему на задней  панели коммутатора
и к электрической розетке (желательно с заземлением
и защитой от статического электричества).

Рис. 6.  Подключение коммутатора к розетке
