Шаг 1 – Распаковка

Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку из руководства
наличие всех компонентов и убедитесь, что они не
повреждены. Если что-либо отсутствует или есть
повреждения, обратитесь к Вашему  поставщику.

-

Коммутатор  DXS-1210-12SC

-

Кабель  питания

-

Фиксатор для кабеля питания

-

Консольный кабель с  разъемом  RJ-45

-

Кронштейны  для  установки  в  стойку

-

Набор  из  винтов и  резиновых  ножек

-

Компакт-диск  с  утилитой  DNA  (D-Link  Network Assistant)

(опционально)
-

Краткое  руководство  по  установке

Шаг 2 – Установка
коммутатора

Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:

• Осмотрите кабель  питания  переменного  тока  и

убедитесь в безопасности его подключения к соответствующему
разъему на задней панели коммутатора.

• Убедитесь в наличии пространства для рассеивания

тепла и вентиляции вокруг коммутатора.

• Не размещайте тяжелые предметы на поверхности

коммутатора.

Установка  на  стол или  поверхность

При установке коммутатора на стол или какую- либо
поверхность необходимо прикрепить входящие в
комплект поставки резиновые ножки  к нижней панели
коммутатора, расположив их по углам. Обеспечьте
достаточное пространство для вентиляции между
устройством и объектами вокруг него.

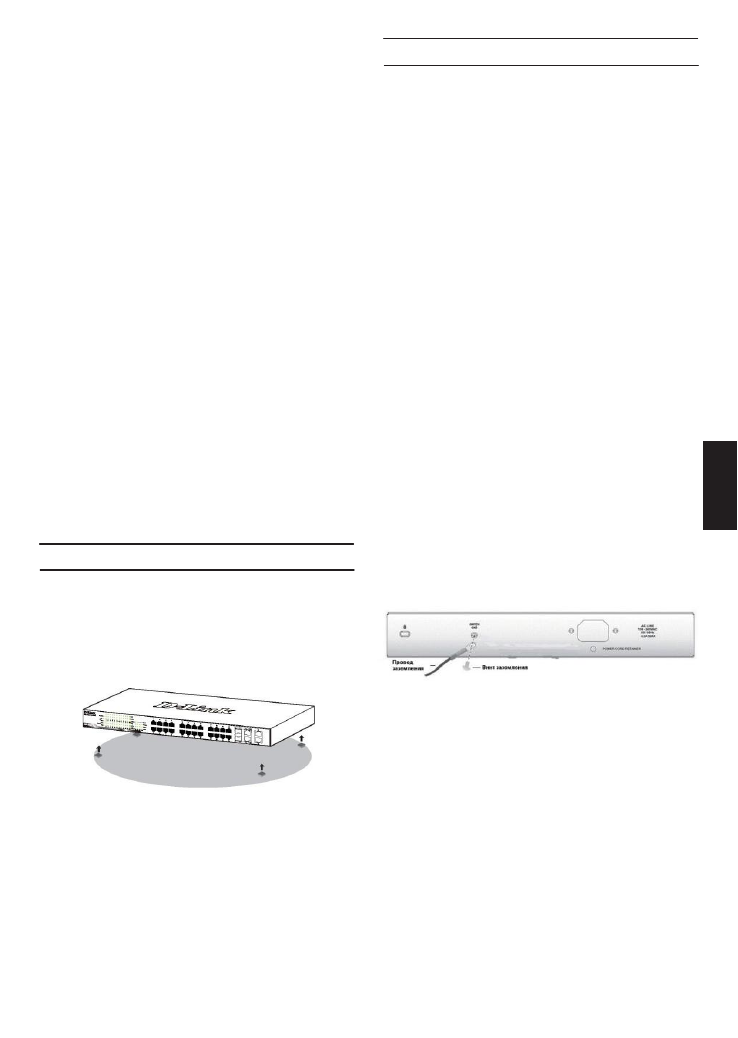

Рис. 1.  Крепление резиновых ножек

Заземление  коммутатора

Данный раздел содержит информацию о способе заземления
коммутатора. Данную  процедуру необходимо
выполнить  перед  включением  питания  коммутатора.

Необходимые  инструменты  и  оборудование:

•  Винт заземления M4 x 6 мм (входит в комплект

для монтажа).

•  Провод заземления (не входит в комплект для

монтажа): характеристики провода заземления
должны соответствовать региональным требованиям
по установке. В зависимости от источника питания
и системы для установки требуется медный
провод (от 12 до 6 AWG). Рекомендуется
использовать имеющиеся  в продаже провода
6 AWG.

Длина кабеля зависит от расположения

коммутатора по отношению к средствам
заземления.

•  Отвертка (не входит в комплект для монтажа).

Коммутатор можно заземлить, выполнив
следующие шаги:

1.

Убедитесь, что питание коммутатора выключено.

2.

Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.

3.

Прикрепите клемму на противоположной
стороне провода заземления к разъему
заземления на стойке, в которую установлен
коммутатор.

4.

Проверьте надежность существующих
соединений.

Рис. 2. Подключение провода заземления
