for monitoring and configuring the Switch.
To use the RJ-45 console port, the following equipment is needed:
A terminal or a computer with both an RS-232 serial port and terminal emulation
software
A console cable with a male DB9 connector on one end and an RJ-45 connection
on the other
To connect the RJ-45 console port on the Switch to the computer:
Connect the male DB9 connector on the console cable (shipped with the Switch) to
the RS-232 serial port on the computer running terminal emulation software then
insert the RJ-45 connector into the RJ-45 console port on the rear of the Switch.
To configure the terminal emulation software as follows:
Select the appropriate serial port (COM1 or COM2).
Set the data rate to 115200 baud.
Set the data format to 8 data bits, 1 stop bit, and no parity.
Set flow control to none.

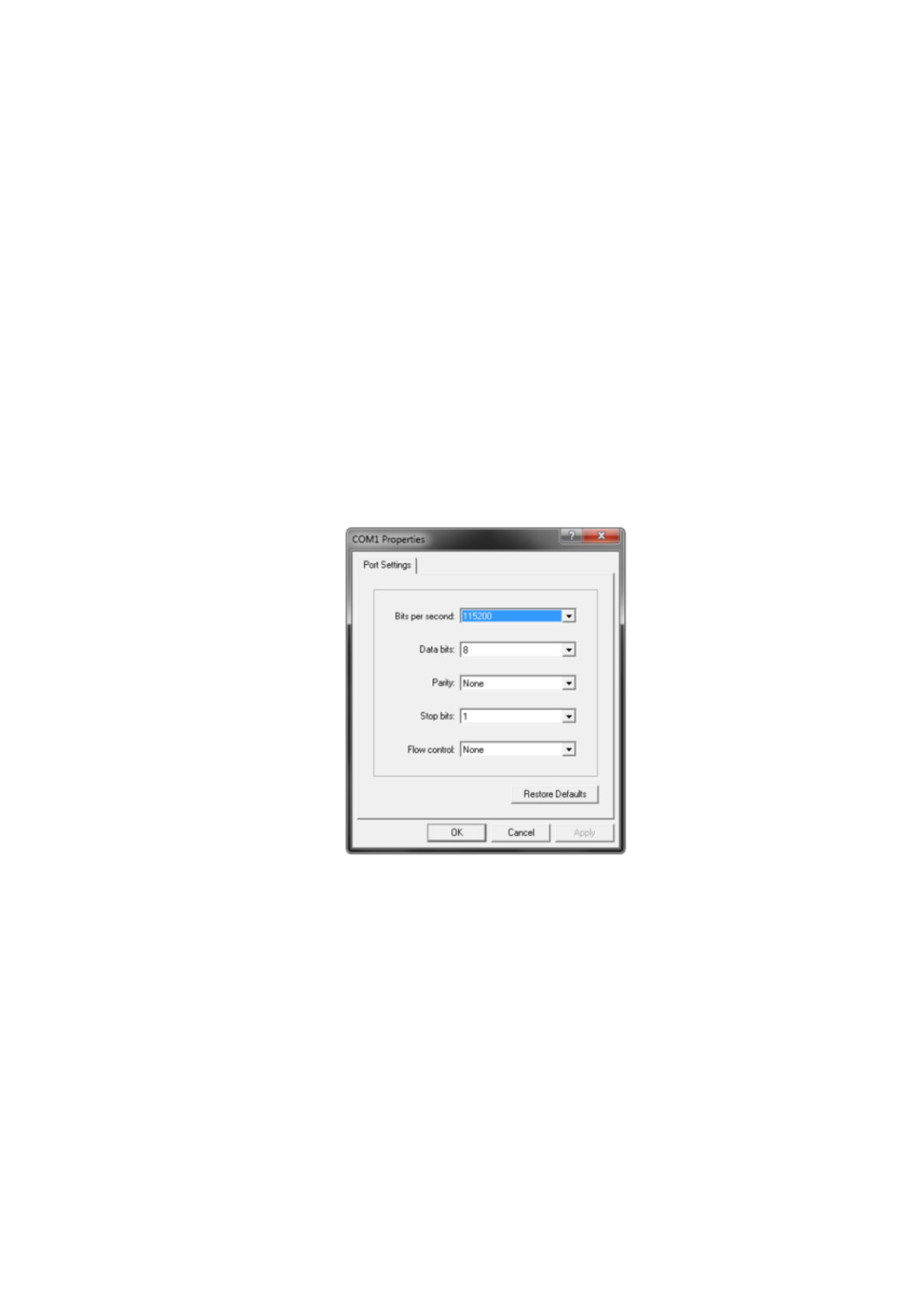

Figure 13 — COM Port Configuration
To be able to view the boot procedure, the Switch needs to be rebooted. The simplest way,
at this stage, to reboot the Switch is to unplug and re-insert the power cable from and into
the power receptacle on the back of the Switch. After correctly configuring the terminal
settings and re-inserting the power cable, the boot procedure will appear in the terminal.
9
Содержание
- 12 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 13 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек; Краткое
- 14 Установка в стойку; Рисунок 2 — Крепление кронштейнов
- 15 Подключение трансиверов; Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор
- 16 Подключите кабель питания к коммутатору.; Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку
- 17 Затяните ленту зажима для надежной фиксации кабеля питания.; Рисунок 9 — Фиксация кабеля питания; Подключение резервного источника питания; НЕ ПОДКЛЮЧАЙТЕ резервный источник питания к; Резервный источник питания DPS-500A
- 18 Рисунок 10 — Подключение DPS-500A к коммутатору; Установка резервного источника питания в шасси; DPS-800 поддерживает резервные источники питания
- 20 Рисунок 13 — Параметры настройки COM-порта
- 21 Первоначальное подключение к коммутатору; Первый пользователь автоматически получает права доступа; Подключение к порту MGMT
- 22 Login; Рисунок 14 — Окно аутентификации пользователя
- 23 Технические характеристики; Аппаратное обеспечение
- 25 Техническая поддержка; Техническая поддержка через Интернет:
